К ИХ ВЫПОЛНЕНИЮ

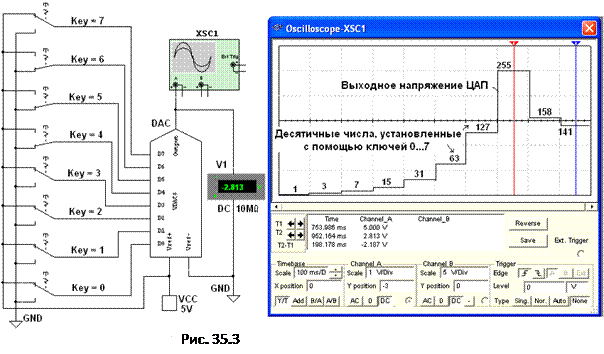

Тапсырма 1. Labworks зертханалық комплексін және MS10 ортасын ашуCircuit Design Suite 10.0 папкасында орналасқан 35.3.ms10 файлын ашу немесе MS10 схемасын жұмыс орнында интегралды цифроаналогты түрлендіргішті сынау және диалогтық терезеде параметрлерімен жұмыс режимін орналастыру.Схеманы қорытынды бетіне көшіру рис. 35.3, а). Схемада(рис. 35.3, а) кірістеріне 0, …, 7 екілік кодтары 00000000-ден 111111112-ге дейін түрлендіргіштері арқылы жіберілген (FF16 или 25510) библиотекалық 8-разрядты цифроаналогты түрлендіргіш DAC қолданылған. САТ шығыс кернеуін V1 вольтметр арқылы немесе осцилограф XSC1арқылы өлшеуге болады.
 |
Тапсырма 2. XSC1 осцилографы арқылы экранда САТ сатылы шығыс кенрнеуін алу(рис. 35.3, б).Ол үшін ең басында ауыстырғышты 0-ге бітеу керек, яғни D0 САТ кірісіне5 В кернеу жіберу керек және модельдеу программасын орындау.САТ шығысында ЗМР ға тең кернеу пайда болады.Содан кейін, модельдеу тоқталғанда 1, 2, …, 7, ауыстырғыштарын бітеп 3, 7, 15, 31, 63, 127, 255 оңдық комбинацияларын D0, …, D7 САТ кірістеріне жіберу (рис. 35.3),
САТ кірістеріне жіберілген он алтылық кодқа 0-ден FF (25510) қадам арқылы 1016 (1610) ауыстырғыштар арқылы түрлендірілген экспериментті қайталау және VCC uo = 5 В болғандағы V1вольтметрі арқылы кернеу мәндерін таблицаға еңгізу. Орталық және жартылай сатылы мәндерін және орташа, жартылай МЗР мәндерін табу. Кернеу масштабын,ондық N сандарды және координата осъі арқылы бағытталған uвых(N) графигін сызу.
Т а б л и ц а 35.1
| № п/n | Входной десятичный код N | Выходное напряжение, uвых, В | Напряжение ступени uвых2 - uвых1, В | Значение младшего разряда МЗР = (uвых2 - uвых1)/16, B |
| - | ||||

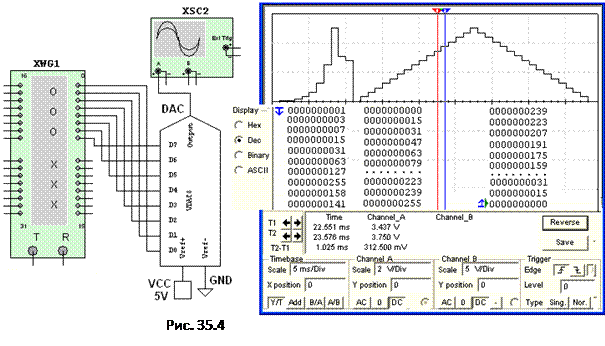

Тапсырма 3. Circuit Design Suite 10.0 папкасында орналасқан 35.3.ms10 файлын ашу немесе MS10 схемасын жұмыс орнында интегралды цифроаналогты түрлендіргішті сынау және диалогтық терезеде параметрлерімен жұмыс режимін орналастыру. Схеманы қорытынды бетіне көшіру(рис. 35.4, а).
XWG1(частота генерации сигналов fг = 1 кГц) генераторын 0-ден FF (25510) қадам арқылы 1016 (1610) он алтылық сандарды көбейу мен азайу түрінде программалау арқылы САТ моделдеуін өткізу.
Таблица құрып САТ шығыс кернеуін және XSC2осциллографтың төменгі терезесінде көрсетілетін сатылы мөлшерін еңгізу.
Кернеудің өлшемін осциллографтың визирлық сызбасы арқылы жүргізу.XWG1 және кернеу uo= 5 VCCқайнар көзінде Екі көршілес сатыда орналастырып, шығысында әр түрлі кодтық комбинацияларда .
175 и 191 ондық кіріс сандарында және uo = 5 В шығыс кернеуінде САТ
кернеуі 3,437 В және 3,750 В, ал сатылы кернеуі-312,5 мВ. Сонымен, ЗМР = 312,5/16 = 19,53 B.жартылай ЗМР нәтижесін есептік нәтижемен салыстыру.
VCCқайнар көзінің кернеуін uo= 10 В орналастыру және САТ моделдеуін 10 В кернеуде қайталау. uвых(N) при uo = 5 Ви uo = 10 В графигін құру және сәйкесінше кернеу масштабы мен кіріс ондық N сандарды таңдау арқылы .
Жұмысты орындау тәртібі:
1. Зертханалық жұмыс мақсаты мен атауы
2. Экспериментте қолданылған Приборлар мен оның ақпараттары.
3. САТ электрикалық схемасы.
4. САТ графигінің көшірмесі
5. uвых(N) тіреу графигінің кернеуі
6. жұмыс қорытындысы
