Элементные (секционные) теплообменники

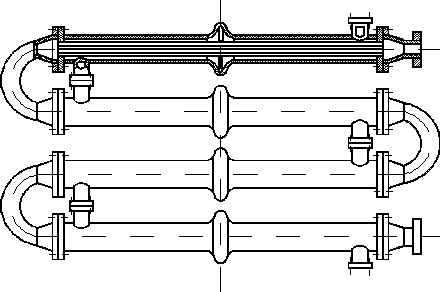

Рисунок 113 - Элементный теплообменник.

Эти теплообменники состоят из последовательно соединенных элементов–секций (рисунок 113). Сочетание нескольких элементов с малым числом труб соответствует принципу многоходового кожухотрубчатого аппарата, работающего на наиболее выгодной схеме противоточной. Элементные теплообменники эффективны в случае, изменения агрегатного состояния. Их также целесообразно применять при высоком давлении рабочих сред. Отсутствие перегородок снижает гидравлическое сопротивление и уменьшает степень загрязнения межтрубного пространства. Однако по сравнению с многоходовыми кожухотрубчатыми теплообменниками элементные теплообменники менее компактны и более дороги из–за увеличения числа дорогостоящих элементов аппарата –трубных решеток, фланцевых соединений, компенсаторов и др. Поверхность теплообменников составляет 0,75 - 30 м² , число трубок от 4 до 140.
