Графитовый теплообменник

Кожухотрубчатый графитовый теплообменник состоит из труб, трубных решеток и крышек из графита, а также металлического кожуха с сальниковым уплотнением для компенсации температурных удлинений. Трубы приклеены к решеткам замазкой “Арзамит”. Уплотняющие прокладки изготовлены из фторопласта.

Общее число труб:

n = F / d*l

F – поверхность теплообмена; d – диаметр трубы; l – длина туб.

Число труб одного хода в трубном пространстве:

n0 = 3,54*10^-4(Gmp / d²*b*w) ,

где Gтр – расходтеплоносителя в твубном пространстве; d -внутренний диаметр трубок; b - плотность теплоносителя ; w – скорость теплоносителя.

Число ходов в трубном пространстве: z = n/n0.

Аппараты воздушного охлаждениясостоят из ряда трубчатых секций, расположенных горизонтально, вертикально, наклонно в виде шатра или зигзагообразно (рис. 5.13). Охлаждающий агент - воздух засасывается и продувается через трубчатые секции вентилятором. По трубам секций пропускают охлаждаемую или конденсируемую среду. Для повышения эффективности аппарата при сравнительно высокой температуре окружающего воздуха (в жаркое летнее время) на выходе воздуха из вентилятора предусмотрен кольцевой коллектор для увлажнения воздуха с целью снижения его температуры.

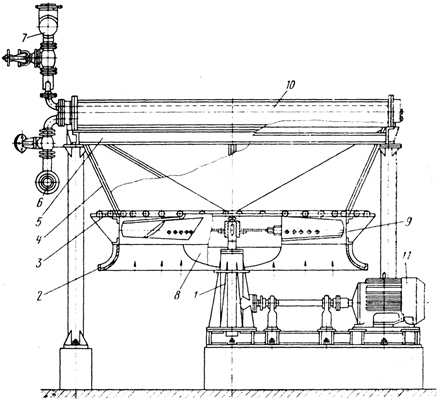

Рис.5.13. Теплообменник воздушного охлаждения:

1- редуктор; 2- коллектор вентилятора; 3- трубчатая ферма; 4- диффузор; 5- сварная рама; 6- отводящий трубопровод; 7- подводящий трубопровод; 8- осевой вентилятор; 9- колесо вентилятора; 10- трубный пучок; 11- электродвигатель

Секция аппаратов воздушного охлаждения состоит обычно из четырех, шести или восьми рядов труб, которые расположены по вершинам равносторонних треугольников и закреплены развальцовкой в двух трубных решетках, имеющих крышки. Применяют трубы длиной от 1,5 до 12 м с внутренним диаметром 21 или 22 мм. Для предотвращения взаимного смещения труб в пучке между ними предусмотрены дистанционные прокладки из алюминиевой ленты шириной 15 мм. Трубы в аппаратах воздушного охлаждения имеют поперечные ребра, которые могут быть закреплены запрессовкой, сваркой или пайкой в специальных канавках в теле трубы; запрессованы непосредственно на теле трубы; навиты на нее с натягом или выдавлены за одно целое с трубой. Благодаря оребрению труб в теплообменнике создается большая теплообменная поверхность.

Осевой вентилятор состоит из составного корпуса и рабочего колеса с восемью лопастями диаметром 2,8 м. Производительность такого вентилятора - до 270 000 м³/ч.

В аппаратах воздушного охлаждения возможно охлаждение жидкости до температуры на 10 - 15 ^оС выше температуры окружающего воздуха, что ограничивает область их применения.

Аппараты воздушного охлаждения нормализованы, они выпускаются на давление 0,6 - 6,4 МН/ м² с поверхностью теплообмена от 30 до 3350 м².
