Результат создания интерфейсов

Отчет по практике

Тема: «Подсистема параметрического 3D-моделирования

вертикального аппарата с нижним коническим и верхним

сферическим днищем на опорах-стойках»





Студент: Лебедев М.С.

Группа: М37-1К

Руководитель: Толстиков А.В.



Москва 2015 г.


Содержание



Задание. 3

1. Среда программирования Microsoft Visual Studio 2013. 4

1.1. Описание среды и минимальные системные требования. 4

2. Среда проектирования Autodesk Inventor 2015. 6

2.1. Описание среды и минимальные системные требования. 6

3. Содержание функционала разработанного программного обеспечения. 8

4. Этапы разработки программного обеспечения. 9

4.1. Создание интерфейса ПО.. 9

4.1.1. Создание элементов типа «Tab Control». 9

4.1.2. Создание элементов типа «RadioButton». 9

4.1.3. Создание элементов типа «Combobox». 9

4.1.4. Результат создания интерфейсов. 11

4.2. Создание твердотельной модели. 11

4.2.1. Построение 3-D модели обечайки. 11

4.2.2. Построение 3-D модели эллиптического цилиндра. 12

4.2.3. Построение 3-D модели опоры-стойки. 13

4.2.4. Результат создания твердотельной модели. 13

4.3. Сохранение моделей и сборка аппарата. 13

Заключение. 15

Приложение А: Структура программного обеспечения. 16

Приложение Б: Листинг программного кода. 17






Задание



Разработать программное обеспечение по проектированию вертикального аппарата с нижним эллиптическим и верхним сферическим днищем на опорах-стойках на языке высокого уровня C# в среде Microsoft Visual Studio 2013 под Autodesk Inventor 2015.

В состав программное обеспечение должно входить:

1. Интерфейс программного продукта;

2. Графический модуль построения параметрических твердотельных моделей элементов вертикальною аппарата:

· Обечайка, 1шт;

· Крышка с эллиптическим днищем, 1шт;

· Нижние опоры, 1шт;

3. Графический модуль построения сборки твердотельной модели вертикального аппарата;

4. Модуль сохранения всех введенных параметров и последующего восстановления этих параметров.


1. Среда программирования Microsoft Visual Studio 2013

1.1. Описание среды и минимальные системные требования.

Среда разработки Visual Studio представляет собой полный набор средств разработки для создания веб-приложений ASP.NET, XML (веб-службы), настольных приложений и мобильных приложений. Visual Basic, Visual C# и Visual C++ используют единую интегрированную среду разработки (IDE), которая позволяет совместно использовать средства и упрощает создание решений на базе нескольких языков. Кроме того, в этих языках используются функциональные возможности платформы .NET Framework, которая позволяет получить доступ к ключевым технологиям, упрощающим разработку веб-приложений ASP и XML (веб-службы).

Visual Studio включает в себя редактор исходного кода с поддержкой технологии IntelliSense и возможностью простейшего рефакторинга кода. Встроенный отладчик может работать как отладчик уровня исходного кода, так и как отладчик машинного уровня. Остальные встраиваемые инструменты включают в себя редактор форм для упрощения создания графического интерфейса приложения, веб-редактор, дизайнер классов и дизайнер схемы базы данных. Visual Studio позволяет создавать и подключать сторонние дополнения (плагины) для расширения функциональности практически на каждом уровне, включая добавление поддержки систем контроля версий исходного кода, добавление новых наборов инструментов (например, для редактирования и визуального проектирования кода на предметно-ориентированных языках программирования) или инструментов для прочих аспектов процесса разработки программного обеспечения.



Системные требования:

Операционная система: Windows 7, Windows 8, Windows 8.1

Требования к оборудованию:

· Процессор с частотой 1,6 ГГц или более мощный



· 1 ГБ ОЗУ (1,5 ГБ при использовании виртуальной машины)

· 20 ГБ свободного дискового пространства

· Видеоадаптер с поддержкой DirectX 9

· Минимально допустимое разрешение экрана — 1024 x 768




2. Среда проектирования Autodesk Inventor 2015

2.1. Описание среды и минимальные системные требования.

Autodesk Inventor - система трёхмерного твердотельного и поверхностного параметрического проектирования (САПР) компании Autodesk, предназначенная для создания цифровых прототипов промышленных изделий. Инструменты Inventor обеспечивают полный цикл проектирования и создания конструкторской документации:

· 2D/3D-моделирование;

· создание изделий из листового материала и получение их разверток;

· разработка электрических и трубопроводных систем;

· проектирование оснастки для литья пластмассовых изделий;

· динамическое моделирование;

· параметрический расчет напряженно-деформированного состояния деталей и сборок;

· визуализация изделий;

· автоматическое получение и обновление конструкторской документации (оформление по ЕСКД).



Функциональные возможности:

1. Компоновочные схемы совмещают отдельные детали и узлы. Пользователи могут проверить возможность сборки объекта, добавить и позиционировать новые части, а также устранить помехи между частями проекта.

2. Литьевые формы и оснастка. Программа автоматизирует ключевые аспекты процесса проектирования литьевых форм под давлением. Пользователи могут быстро создавать и проверять конструкции форм, а затем экспортировать их в Autodesk Moldflow.

3. Детали из листового материала. Специальная среда проектирования изделий из листового материала автоматизирует многие аспекты работы. Пользователи могут создавать детали развертки, гнутые профили, формировать фланцы путем 3D-моделирования и вставлять в детали специализированные крепежные элементы.

4. Генератор рам служит для проектирования каркасов (рам) на основе стандартных профилей. Рамы создаются путем размещения стандартных стальных профилей на каркасе. Формирование конечных условий упрощается благодаря наличию стандартных опций для угловых соединений и соединений встык. Пользователи могут создавать собственные профили и добавлять их в библиотеку.

5. Кабельные и трубопроводные системы. Среда для создания трубопроводов помогает проектировать их таким образом, чтобы вписать в сложную сборку или ограниченное пространство. Она включает библиотеку стандартных фитингов, труб и шлангов, и обеспечивает создание сборочных чертежей, которые обновляются по мере изменений исходной 3D-модели.



Системные требования:

Операционная система: Windows 7, Windows 8, Windows 8.1

Требования к оборудованию:

· Процессор с частотой 2 ГГц или более мощный

· 8 ГБ оперативной памяти для меньше 500 assemblies детали

· 20 ГБ свободного дискового пространства

· видеокарта, совместимая с Microsoft ® Direct3D 10 ® или выше

· минимально допустимое разрешение экрана-1280 x 1024 или выше

Прочее: Microsoft .NET Framework 4.5 с пакетом обновления 1


3. Содержание функционала разработанного программного обеспечения

3.

Программное обеспечение включает в себя:

1. Интерфейс программного продукта состоит из:

· Программы, представляющей независимое приложение, запускающее Autodesk Inventor 2015;

· Системы диалоговых окон для управления программным продуктом и ввода конструктивных размеров элементов аппарата.

· Набора функциональных элементов, таких как вкладки, кнопки и т.д.

2. В состав графического модуля построения параметрических твердотельных моделей элементов вертикального аппарата:

· Модуль построения обечайки;

· Модуль построения крышки с эллиптическим днищем;

· Модуль построения нижних опор;

3. Графический модуль построения твердотельной модели вертикального аппарата осуществляет сбор отдельных деталей, в сборку.

4. Выполняется сохранение и восстановление всех введенных параметров.


4. Этапы разработки программного обеспечения

4.1. Создание интерфейса ПО

4.1.1. Создание элементов типа «Tab Control»

Для создание панели позволяющей переключаться между вкладками разработанного программного обеспечения добавляться четыре элемента «Tab Control» со следующими наименованиями:

· Вид аппарат;

· Обечайка;

· Эллиптическое днище;

· Нижние опоры.

Каждая вкладка будет содержать функционал, позволяющий отображать ту или иную форму собираемого аппарата. Данные элементы интерфейса доступны при нахождении на любой из вкладок, так как являются общими для разрабатываемого программного обеспечения.

4.1.2. Создание элементов типа «RadioButton»

Для создания панели позволяющей переключаться между различными видами инвентора используются элементы типа «RadioButton», со следующими наименованиями:

· Inventor 2010;

· Inventor 2013;

· Inventor 2015.

Каждая из созданных вкладок позволит открывать инвентор заданного типа при клике по ней. Данные элементы интерфейса доступны при нахождении на любой из вкладок, так как являются общими для разрабатываемого программного обеспечения

4.1.3. Создание элементов типа «Combobox»

Данный тип интерфейса позволит нам задавать параметры создаваемой обечайки. Создание элементов для интерфейсов «Combobox» происходит с использованием кода встраиваемого в функциональный элемент. Вводимый код приведен в листинге прикладываемому к отчету. После добавления кода к интерфейсу, мы получаем следующий набор элементов, для вкладки «Обечайка»:

· Высота эллиптического днища;

· Высота отбортовки;

· Толщина отбортовки;

· Высота обечайки;

· Толщина обечайки;

· Внутренний диаметр обечайки;

· Высота отбортовки;

· Толщина отбортовки;

· Угол конусности;

· Радиус округления;

· Внешний диаметр патрубка;

· Высота патрубка;

· Толщина патрубка;

· Выход патрубка.

Для вкладки «Эллиптическое днище»:

· Внешний диаметр трубы – D2;

· Толщина трубы – S2;

· Расстояние до оси трубы – R2;

· Высота трубы – H2;

· Внешний диаметр трубы – D1;

· Толщина трубы – S1;

· Расстояние до оси трубы – R1;

· Выход труб – h1;

· Расстояние от окончания трубы до конического днища – h2;

· Длина участка контакта трубы с ограничительным концом – h3;

· Толщина стенки кольца – S3;

· Ширина кольца – S4.

Для вкладки «Нижние опоры» (выбор размеров):

· a;

· a1;

· b;

· b1;

· c;

· c1;

· h_max;

· h1;

· s1;

· K;

· K1;

· d;

· dб.





Результат создания интерфейсов

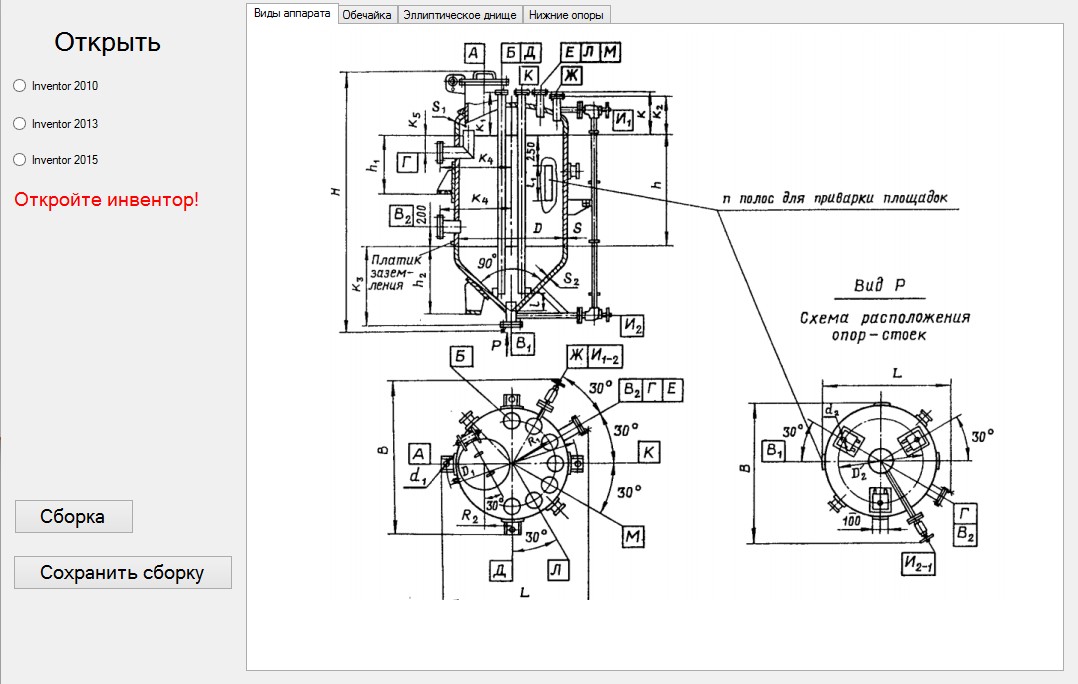

Рис. 1. Главное окно программы.



Рис. 2. Вкладка создания обечайки.

Рис. 3. Вкладка создания днища.



Рис. 4. Вкладка создания опоры.
