Время: 2 часа

Средства обучения: стенд «Автоматика на основе программируемого

контроллера»





Лабораторная работа № 8.

«Автоматическая система импульсного регулирования
температуры воздуха в помещении»



Цель работы: показать принцип работы автоматической системы импульсного регулирования температуры воздуха в помещении с использованием блока программируемого контроллера А1 и принцип тестирования логических функций для управления объекта,

отработать умение чтения схем электрических соединений с их описанием,

отработать ввод коммуникативной программы данной лабораторной работы.



Перечень основных пошаговых действий выполнения лабораторной работы.



1.1.Алгоритм работы системы управления

1.2.Схема электрическая соединений и ее описание

1.3.Коммутационная программа и ее описание

1.4.Перечень аппаратуры

1.5.Указания по проведению эксперимента



1.1.Алгоритм работы системы управления .



1) Система включается кнопкой с фиксацией.

2) Система поддерживает заданную температуру воздуха в помещении в диапазоне 40…60°С путем включения/отключения нагревательного элемента.





1.2. Описание электрической схемы соединения автоматической системы импульсного регулирования температуры воздуха в помещении.



Однофазный источник питания G1 предназначен для безопасного питания блока программируемого контроллера А1.

Компьютер А11 подключен кабелем к разъему на лицевой панели контроллера и предназначен для загрузки и отладки коммутационной программы.

Кнопка с фиксацией поста управления А2 предназначена для включения (отключения) системы.

Переменный резистор в посте управления А2 используется как делитель напряжения для формирования регулируемого аналогового сигнала 0…+10 В, пропорционального установке температуры воздуха в диапазоне 40…60°С.

Датчик температуры в модели отапливаемого помещения А8 формирует сигнал пропорциональный температуре воздуха в нем.

Лампа накаливания в модели отапливаемого помещения А8 играет роль нагревательного элемента.





Схема электрическая соединений.

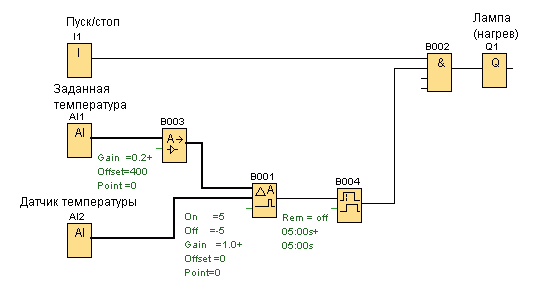

1.3.Коммутационная программа и ее описание.



В коммутационной программе использованы функции, приведенные в таблице.



I1 – вход (список Co). Управляет включением/выключением системы (0 – выключена, 1 – включена).
AI1, AI2 (I7, I8) – аналоговые входы контроллера А1 (список Co). На вход AI1подается сигнал задания температуры с переменного сопротивления (0…+10 В). На вход AI2 - сигнал датчика температуры.
B003 – аналоговый усилитель (список SF). Для блока установлен коэффициент усиления Gain=0.2 и смещение Offset=400. Выходной сигнал усилителя вычисляется по формуле AI1×Gain+Offset, т.е. AI1×0.2+400.
B001 – аналоговый компаратор (список SF). Установлены порог включения On=5 и выключения Off=-5. Пороги определяются как разность аналоговых сигналов верхнего (по рисунку) и нижнего входов компаратора.
B004 – задержка включения/выключения (список SF). При переходе сигнала на входе 0→1 или 1→0 аналогичный переход сигнала на выходе происходит спустя заданный промежуток времени (в данном случае 5 с, установленные в параметрах блока).
B002 – функция И (список GF).
Q1 – выход программируемого контроллера (список Co). Контакты выхода управляют нагревателем (лампой).





Работа программы:

1) Сигнал 0 на входе I1 блокирует работу программы – выход контроллера Q1 находится в состоянии 0, и нагреватель отключен.

2) Программа переходит в режим регулирования температуры при 1 на входе I1.

3) В заданном диапазоне регулирования температуры (40…60 °С) выходное напряжение датчика температуры изменяется от 4,00 В до 6, 00 В ((40…60 °С)×0,1 В/°С). В коммутационной программе данному диапазону напряжений будут соответствовать числа от 400 до 600 на выходе AI2.

4) Сигнал задания температуры на входе контроллера AI1 меняется от 0 до 10 В, что соответствует диапазону изменения сигнала 0…1000 на выходе блока AI1 коммутационной программы. Аналоговый усилитель (В003) преобразует входной сигнал с диапазоном 0…1000 в сигнал диапазона 400…600, согласованный с диапазоном изменения температуры. Для выполнения этого преобразования в качестве параметров блока аналогового усилителя B003 заданы коэффициент усиления Gain=0.2 и смещение Offset=400. Выходной сигнал усилителя вычисляется по формуле AI1×Gain+Offset, т.е. AI1×0.2+400.

5) Аналоговый компаратор (B001) вычисляет разность заданного и измеренного значений температуры. Если разность превышает порог включения (параметр On=5), то выход компаратора устанавливается в 1. С учетом масштаба аналоговых сигналов в коммутационной программе установленный порог соответствует 50 мВ или 0,5°С. Спустя 5 с сигнал 1 появляется на выходе блока задержки включения/выключения B004, выходе B002 и Q1. Включается лампа нагрева. Временная задержка введена для исключения многократных включений и отключений лампы при медленном переходе температуры через заданный порог срабатывания.

6) Когда измеренная температура превышает заданную на величину порога выключения компаратора (параметр Off=-5), выход компаратора переходит в состояние 0. Спустя время задержки блока B004 (5 с) значение 0 устанавливается на выходах B004, B002 и Q1. Лампа нагревателя отключается. При снижении температуры нагреватель вновь включается,

и т. д.



1.4.Перечень аппаратуры.



Обозначение Наименование Тип Параметры
G1 Однофазный источник питания 218.1 ~ 220 В / 16 А
А1 Блок программируемого контроллера 6 цифровых входов / 2 цифровых (аналоговых) входа / 4 релейных выхода
А2 Пост управления 3 кнопки без фиксации / 3 кнопки с фиксацией / потенциометр
А8 Модель отапливаемого помещения Лампа накаливания 24 В / датчик температуры 0…10 В
А11 Компьютер С программой «LOGO!SoftComfort»
