Описание ИМС(SA608) ПЧ подсистемы

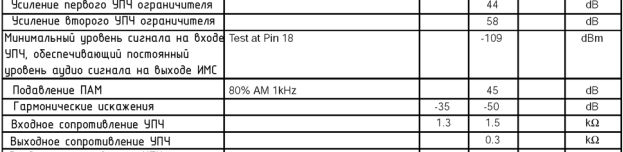

ИМС SA608 объединяет: УРЧ, двойной балансный смеситель, транзистор автогенератора(ГУНа), два УПЧ-ограничителя, измеритель уровня принимаемого сигнала, квадратурный ЧД, УНЧ(буфер). На рис. 5 приведена упрощенная внутренняя структура ИМС SA608, а в таблице на рис. 6 основные параметры. Данная ИМС характеризуется высокой степенью интеграции, что позволяет с помощью нее реализовать все основные блоки приемника.
Рисунок 3. Радиочастотная часть ИМС SA608, включая УРЧ, смеситель, транзистор автогенератора(ГУНа), схемотехнически полностью идентичная ИМС SA602 и незначительно отличается по качественным показателям. Соответственно, все рекомендации по ИМС SA602, касающиеся отмеченных блоков, переносятся и на ИМС SA608. Практически значимой при проектировании особенностью ИМС SA608 является то, что входные и выходные сопротивления первого и второго УПЧ-ограничителя равны 1.5 кОм. Это значение выбрано для простого согласования с фильтрами ПЧ, входное и выходное сопротивление которых преимущественно равно 1.5 кОм. Отметим также присутствие у второго УПЧ-ограничителя дополнительного буферизованного выхода, который рекомендуется использовать для проверки величины промежуточной частоты.
Рисунок 4. Встроенный в ИМС демодулятор, фактически, является перемножитель сигналов, один вход которого подключен непосредственно к УПЧ ограничителю, а второй запитан от квадратурного контура, на который в свою очередь подается сигнал с УПЧ ограничителя. ИМС SA608 сконструирована таким образом, что величина сигнала на аудио выходе будет равна 200 мВ (при напряжении питания 6 В), до тех пор, пока сигнал промежуточной частоты на входе первого УПЧ-ограничителя не упадет ниже -109 дБм. Это условие существенно упрощает проектирование радиоприемника в целом. От конструктора требуется лишь проверить превышение минимальным уровнем сигнала, на входе первого УПЧ- ограничителя, порога -109 дБм. Производителем ИМС рекомендуется также, чтобы этот сигнал не превышал порог -5 дБм.
