Расчет навесных элементов ИМС SA608

Первоначально отметим, что в ходе расчета элементов схемы электрической

принципиальной будет применено сквозное обозначение(нумерация) элементов в полном

соответствии со схемой и перечнем элементов.

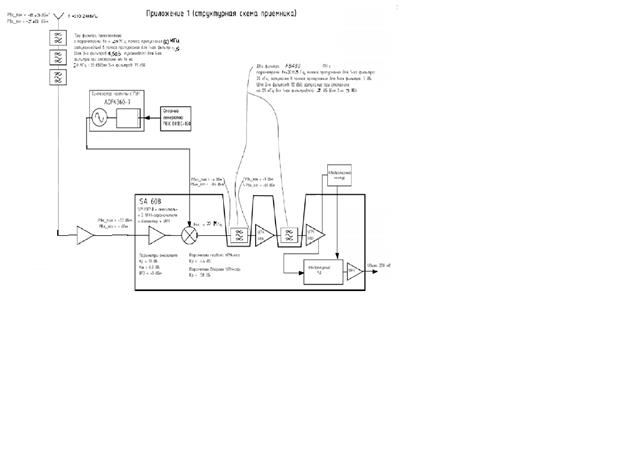

Рассмотрим типовую схему включения ИМС SA608, рекомендуемую

производителем. Представленный вариант рассчитан на обработку входного ВЧ сигнала на

частоте 45 МГц с переносом его на стандартную ПЧ 450 кГц.

схемы электрической принципиальной проектируемого приемника определяем номиналы

элементов на последней:

С13 = 100 нФ; С15 = 100 нФ; С20 = 100 нФ; С21 = 100 нФ; R5 = 3.3 кОм; R6 = 2.4 кОм;

На 6-ой вывод ИМС подается питание, и, соответственно, параллельно этому входу

ИМС подключаются блокировочные конденсаторы, предотвращающие протекание

переменной составляющей через источник питания. Оставляем номиналы этих емкостей

без изменения: С17 = 100 нФ; С18 = 10 мкФ;

К 7-ому выводу(аудио) ИМС подключен разделительный конденсатор.

Определим величину разделительной емкости С19, исходя из уровня искажений на НЧ.

Предварительно зададимся частотными НЧ искажениями в образующейся RC цепочке 1.5

дБ, оставляя на все последующие стадии обработки аудио сигнала искажения 1.5 дБ. Таким образом, в сумме приемник обеспечивает частотные НЧ искажения 3 дБ.

В соответствии с техническим заданием частота нижней границы рабочего

диапазона звуковых частот: 330 кГц.

Тогда получаем величину разделительной емкости:

С19=0,075мкФ,ближайшее номинальное значение С=0,082 мкФ

Ко входам 1 и 2 ИМС подсоединяется цепочка согласования фильтра ПЧ1 и ИМС

SA608. Для выяснения необходимости согласования фильтра, имеющего входное и

выходное сопротивление равное 1.5 кОм, с ИМС необходимо знать входное сопротивление

на 1-ом выводе SA608 на частоте ПЧ1 21.4 МГц. Данные о модели сопротивления на 1-ом

входе ИМС представлены на рис. 14.

Рис.14

Как видим, в таблице сопротивлений отсутствует значение на частоте 21.4 МГц. Для

нахождения требуемых данных построим график зависимости активной составляющей

входного сопротивления на 1-ом входе ИМС от частоты(см рис. 15).

Рис.15

Из графика определяем активную составляющую входного сопротивления: 4950 Ом.

Полученное значение отличается от выходного сопротивления фильтра 1.5 кОм, поэтому

требуется рассчитать согласующую цепь. Расчет проведем по методике, рекомендуемой производителем ИМС.

Зададимся значением индуктивности и добротности катушки согласующего контура

L6 = 0.22 мкГн, Ql = 30.

Рассчитаем сопротивление(реактивность) индуктивности на рабочей частоте:

Рассчитаем активную составляющую сопротивления индуктивности:

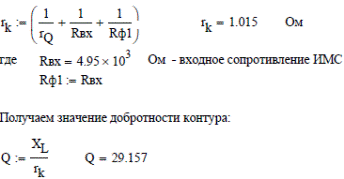

Рассчитаем результирующую добротность согласующего контура. Предварительно

определим активное сопротивление потерь контура

Расчет навесных элементов ИМС ADF4360-7 и ИМСSA608

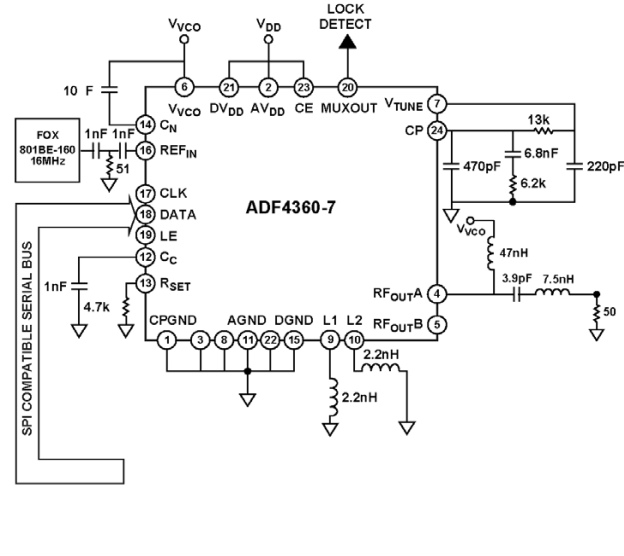

На рис. 16 приведена типовая схема включения ИМС ADF4360-7. Руководствуясь совпадением указанного диапазона и рабочего диапазона частот синтезатора приемника, решаем большинство номиналов навесных элементов ИМС ADF4360-7 выбрать равными значениям,рекомендованным в типом ключении ИМС. Следует только уточнить величину

индуктивностей, посоединяесых ко входам 9 и 10, так как они определяют центральную

частоту ГУНа синтезатора.
