Выплавка чугуна

Чугун выплавляют в доменных шахтных печах, выложенных из огнеупорного кирпича (шамот) и заключенных в металлический кожух из листовой стали толщиной до 35 мм, Современная доменная печь имеет высоту до 35 м с полезным объемом до 5000 м³. Домна – печь непрерывного типа, время службы – 5 – 10 лет.

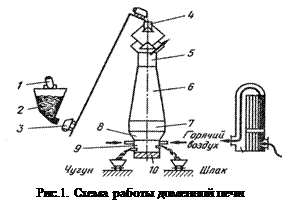

Устройство и работа доменной печи. Для выплавки чугуна в домну загружают шихту - смесь определенного соотношения руды, топлива и флюсов. Отдельные порции шихты - колоши из бункера 2 с помощью вагон-весов 1 (рис. 1) подаются вагонетками 3 по скиповому подъемнику (на вновь строящихся печах - по конвейеру) в засыпной аппарат 4. Из засыпного аппарата шихта поступает в доменную печь через колошник 5 в шахту 6. Шихта загружается в домну периодически по мере сгорания топлива и выпуска чугуна и шлака.

Самая широкая цилиндрическая часть домны называется распаром 7. Ниже него находятся суживающиеся заплечники 8 и горн 9, ограниченный лещадью 10. В нижней части горна расположены лётки для выпуска чугуна и шлака. Для поддержания горения топлива (кокса) в доменную печь через фурмы (16…20 штук) под давлением вдувается нагретый до 1000…1200 °С воздух.

Крупным усовершенствованием доменного процесса является обогащение воздушного дутья кислородом (до 30 %), а также использование в качестве топлива природного газа.
