ВЫБОР ФОРМАТА ЧЕРТЕЖА

Государственный стандарт 2.301-68 устанавливает основные форматы листов чертежей, определяемые размерами внешней рамки.

Формат А4 может располагаться только вертикально, все другие форматы можно располагать как вертикально, так и горизонтально.

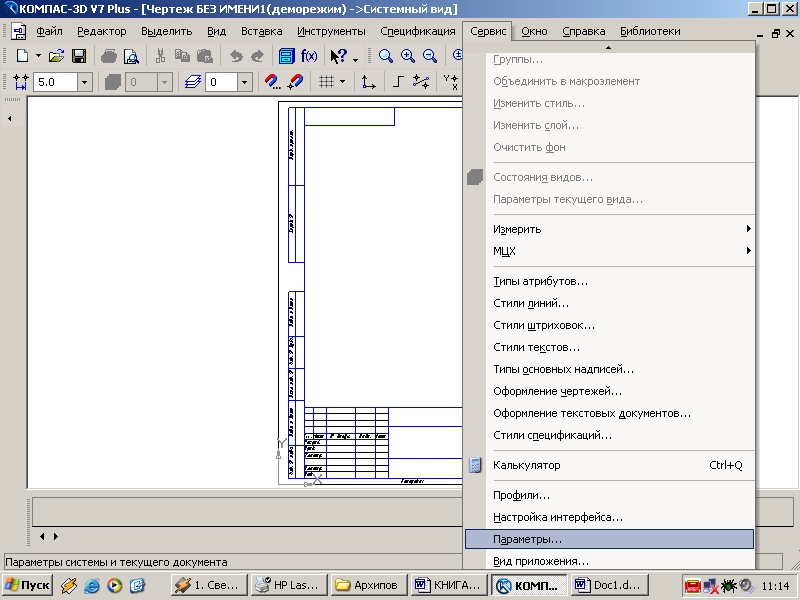

Для выбора необходимого для чертежа формата необходимо вызвать команды Сервис – Параметры…- Текущий чертеж - Параметры первого листа – Формат(рис. 8).

Рис. 8

С помощью окна, изображенного на рис. 9, выбирается необходимый формат и его ориентация.

Рис. 9
