ДЕЛЕНИЕ ЛИНИИ НА РАВНЫЕ ЧАСТИ

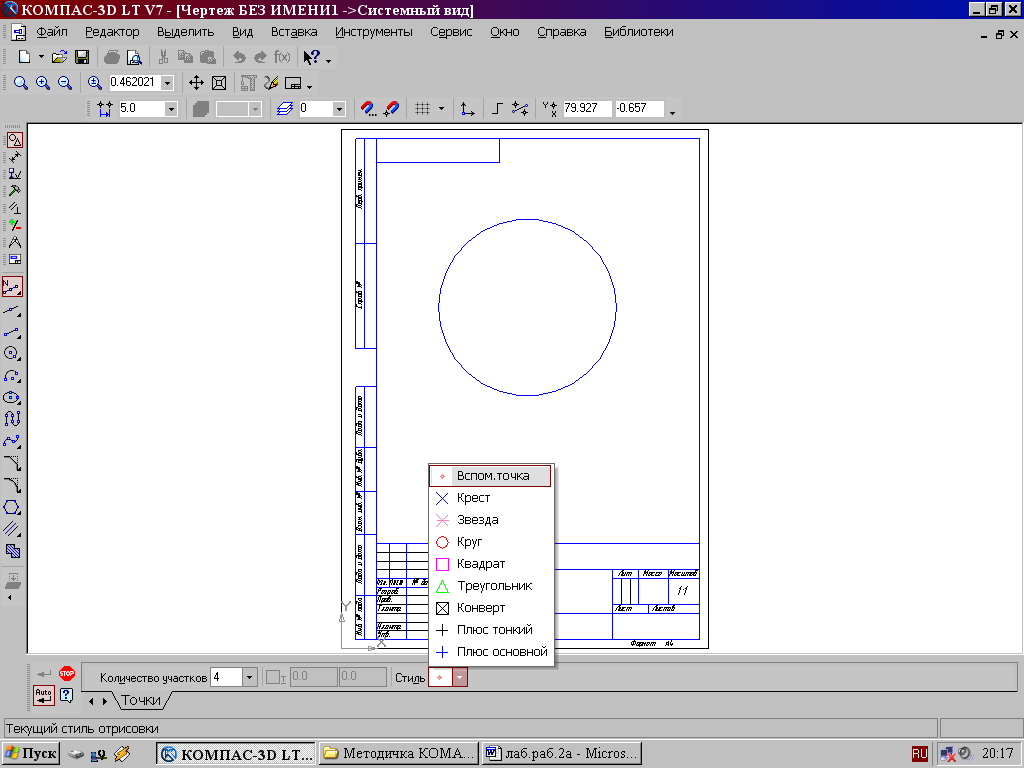

КнопкаТочки по кривой(рис. 36),расположенная на расширенной панели Точка, позволяет построить нескольких точек, равномерно расположенных на какой-либо кривой.

Количество участков разбиения указываются в поле Количество участков (рис. 37) на Панели свойств. Затем указывается курсором кривая для простановки точек.

Точки пересечения двух линий

Точка

Точки по кривой

Панель свойств кнопки Точки по кривой

Рис. 36

Выбор стиля точки

Рис. 37

Если кривая не замкнута, точки будут построены сразу после ее указания. Первая точка будет совпадать с начальной точкой кривой, последняя - с конечной.

Если кривая замкнута, то после ее указания требуется задать положение первой точки.
