ГЕОМЕТРИЧЕСКИЕ ТЕЛА

Цель лабораторной работы:

· изучить приемы твердотельного моделирования;

· освоить построение ассоциативных чертежей геометрических тел.

Вычертить:

· по индивидуальным вариантам (стр. 59 - 64) построить твердотельную модель усеченного геометрического тела;

· на листе формата А3 построить три вида усеченной модели.

Домашнее задание по лабораторной работе № 3:

· по индивидуальным вариантам (стр. 65 - 78) построить ассоциативный чертеж усеченного геометрического тела, нанести размеры, заштриховать фигуру в сечении, заполнить основную надпись (рис. 81).

Основным конструкторским документом является чертеж детали, содержащий всю необходимую для изготовления изделия информацию. Графическое представление о формах поверхностей дают виды чертежа, построение которых в компьютерной графике можно осуществлять двумя способами:

1. Построение чертежа вычерчиванием отдельных элементов – линий, размеров, штриховок и т. д., когда компьютер используется как электронный кульман;

2. Автоматизированное построение чертежа по созданной вначале твердотельной модели детали – ассоциативный чертеж.

Второй способ построения чертежей в настоящее время является самым перспективным, его изучению посвящена лабораторная работа.

Рис. 55

Для создания моделей используется модуль твердотельного моделирования КОМПАС – 3D, для входа в который служит кнопка Деталь окна Новый документ(рис. 55).

Главное окно системы твердотельного моделирования представлено на рис. 56, на нем расположены Главное меню, Компактная панель, Дерево построений, Инструментальные панели и другие элементы управления.

Рис. 56

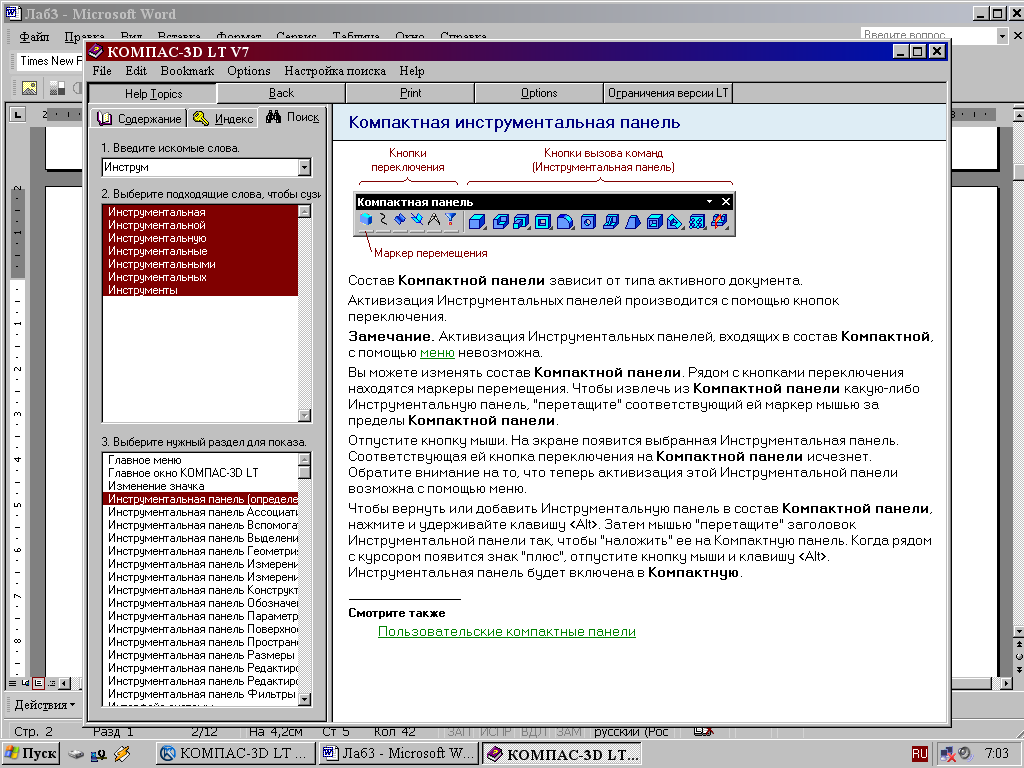

Компактная панель(рис.57) содержит кнопки переключения для вызова Инструментальных панелей.

Рис. 57

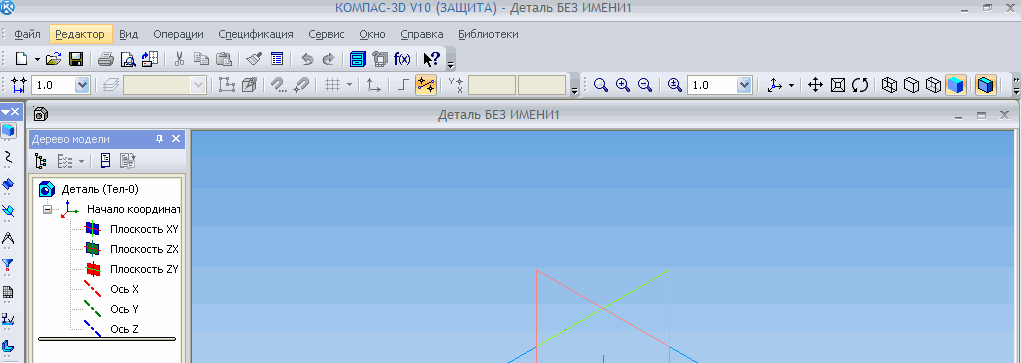

При работе с любой деталью на экране, кроме окна, в котором отображается модель, показывается окно (рис. 58), содержащее Дерево построениядетали.

Дерево построения показывает последовательность создания модели, в нем в порядке создания отображаются все использованные объекты (обозначение начала координат, плоскости, оси, эскизы, операции).

Рис. 58

Для редактирования (исправления) построенных эскизов, выполненных операций служат контекстные меню, вызываемые щелчком правой кнопки мыши на редактируемом элементе Дерева построения.

Рис. 59

На панели Вид (рис. 59) расположены кнопки, управляющие типами отображения модели:

· -Каркас,

· -Без невидимых линий,

· -С тонкими невидимыми линиями,

· -Полутоновое,

· -Полутоновое с каркасом.

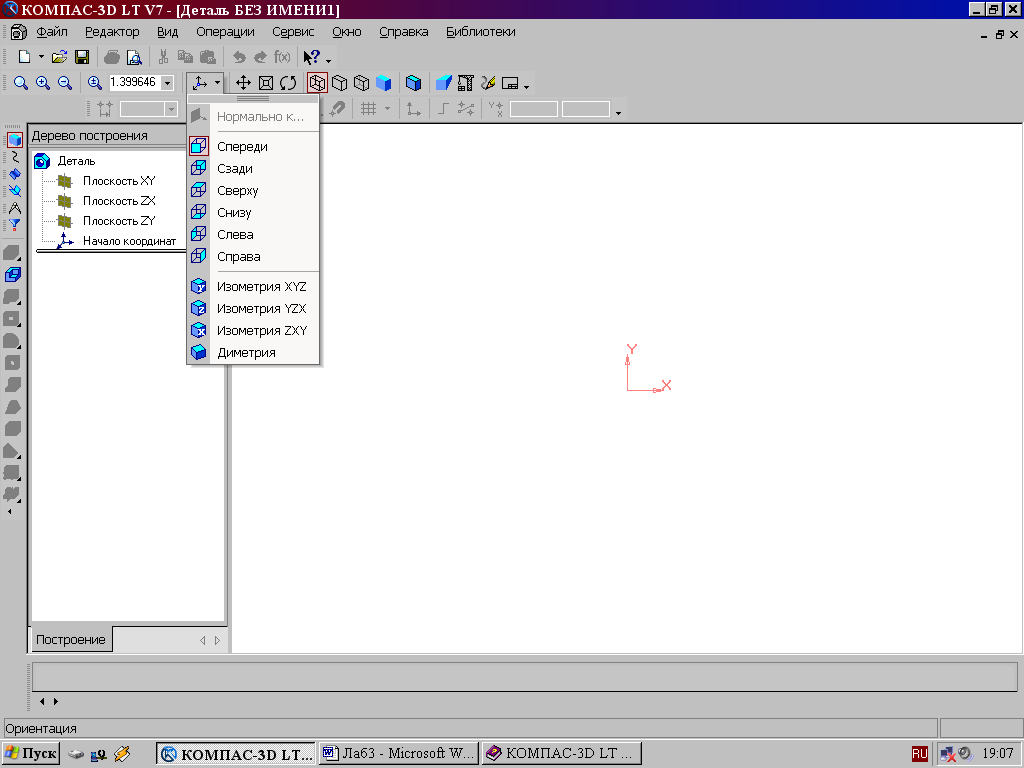

Положение модели относительно наблюдателя называется Ориентацией модели.На панелиВид(рис. 59)расположена кнопка Ориентация,позволяющая расположить модель в стандартной проекции (рис. 60).

Рис. 60
