Построение выносного элемента
В тех случаях, когда на основных видах невозможно показать мелкие элементы детали со всеми подробностями, применяют выносные элементы. Выносным элементом называют дополнительное отдельное изображение в увеличенном виде какой-либо части детали. В качестве примера рассмотрим построение выносного элемента, позволяющего более подробно изобразить проточку у крышки на рис. 100. Для построения выносного элемента следует выполнить следующие действия: - начертим контур, ограничивающий выносной элемент с помощью кнопки Выносной элемент, расположенной на странице Обозначения (рис. 96). Вначале укажите точку центра контура, ограничивающего выносной элемент, затем задайте размеры конура и укажите точку начала полки т. 2;

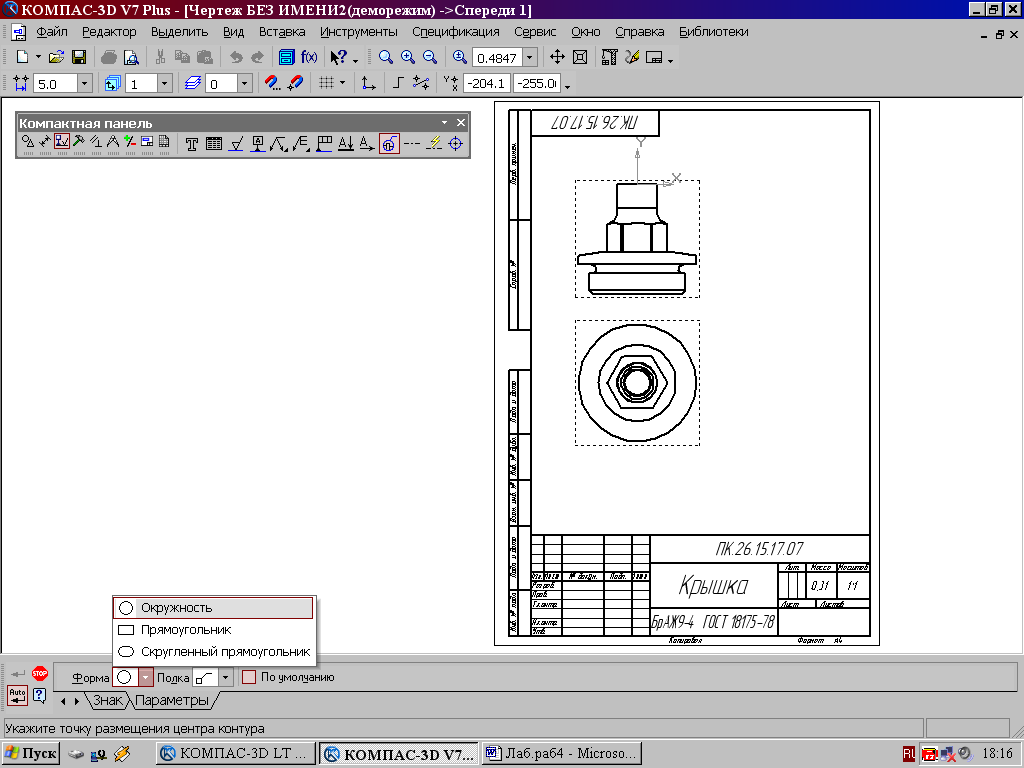

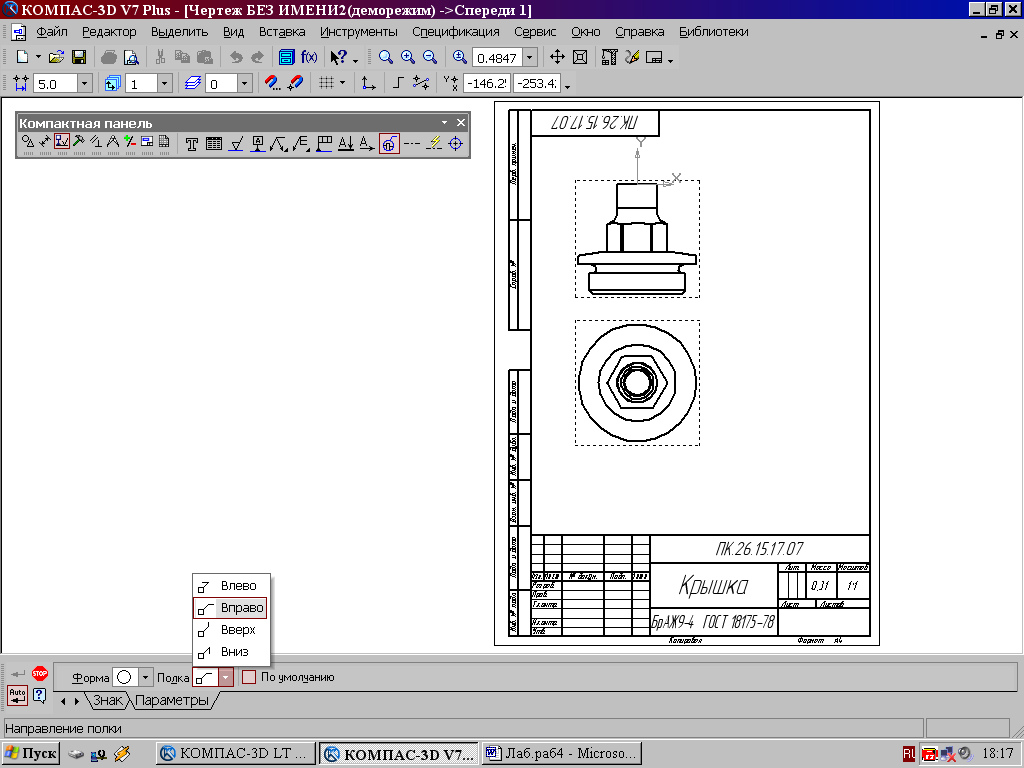

Рис. 100 Форму контура, ограничивающего выносной элемент, можно выбрать с помощью кнопки Форма на закладке Параметры (рис. 101), направление полки также можно установить с помощью кнопки Полка (рис. 102).
Рис. 101 Рис. 102
2. С помощью кнопки Выносной элемент на панели Ассоциативные виды (рис. 97) строим выносной элемент. Масштаб увеличения выбирается из одноименного окна на панели Параметры (рис. 103).
Рис. 103
