Справочные данные. Рис. П.1. Зависимость критериев Лященко Ly и Рейнольдса Rе

от критерия Архимеда для осаждения одиночных частиц:

Форма частиц: 1 и 6 – шарообразные; 2 – округлые; 3 – овальные;

4 – продолговатые; 5 – пластинчатые

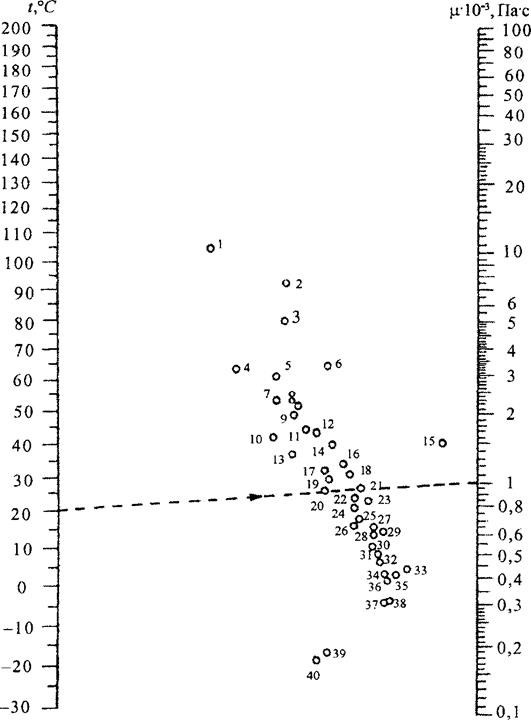

Рис П.2. Номограмма для определения динамической вязкости жидкостей при различных температурах t:

Обозначения жидкостей: 1– глицерин (100%-ный); 2– серная кислота (111%-ная);

3– серная кислота (98%-ная); 4– этиленгликоль; 5– фенол; 6 – серная кислота(60%-ная); 7– глицерин (50%-ный); 8– анилин; 9 – нафталин; 10– этиловый спирт (49%-ный); 11– бутиловый спирт; 12– уксусная кислота (70%-ная); 13– метиловый спирт (30%-ный); 14– нитробензол; 15– ртуть; 16– терпентин; 17– амиловый спирт; 18– уксусная кислота (100%-ная); 19– этиловый спирт (100%-ный);

20– вода; 21– тетрахлорид; 22– хлорбензол; 23– этиленхлорид; 24– метиловый спирт (90%-ный); 25– бензол; 26– метиловый спирт (100%-ный); 27– толуол;

28– октан; 29– хлороформ; 30– этилацетат; 31– гептан; 32– метилацетат; 33– сероуглерод; 34– ацетон; 35– серы триоксид; 36– гексан; 37– диэтиловый эфир;

38– пентан; 39– аммиак; 40– углерода диоксид

Таблица П.1

Плотность жидких веществ ρ_ср (кг/м³) в зависимости от температуры

Таблица П.2

Плотность твердых веществ ρ_м
