Способы разметки и инструмент

Разметкой называется операция нанесения на обрабатываемую поверхность разметочных линий (рисок). Основное назначение разметки заключается в указании границ, до которых следует обрабатывать заготовку в механическом цехе или на слесарном участке. Разметка играет важную роль в единичном, опытном, мелкосерийном производстве, она также необходима в инструментальных цехах при изготовлении различных шаблонов, штампов, приспособлений. В крупносерийном и массовом производстве, где используются специальные приспособления, кондуктора, комбинированные инструменты (например, наборы фасонных фрез), станки с ЧПУ, надобность в разметке отпадает. При сборочных работах разметочные линии в ряде случаев применяют для установки и выверки сопрягаемых (соединяемых) деталей.

Разметка разделяется на плоскостную и пространственную (объемную).

Плоскостная разметка используется для геометрических построений, указания границ контура детали и межосевых расстояний отверстий на плоских поверхностях заготовок. В этих случаях риски наносятся только на одной плоскости. Погрешность размеров при плоскостной разметке колеблется от 0,2 до 0,5 мм.

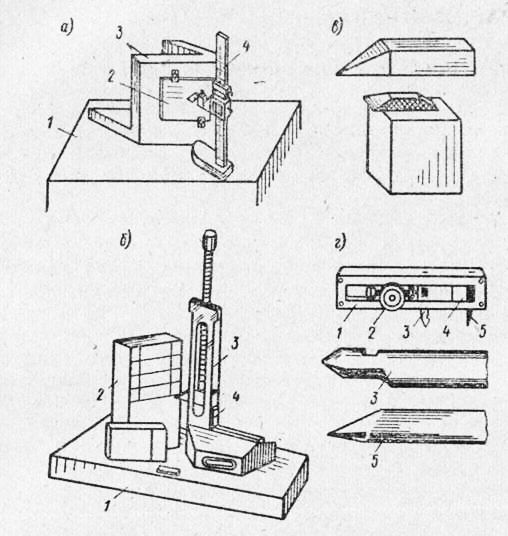

Инструмент и приспособления, применяемые при разметке, объединяются в три основные группы: 1) инструмент для нанесения и накернивания рисок — чертилки, рейсмасы, штангенрейсмасы, пружинные циркули, разметочные штангенциркули, кернеры инструмент для нахождения центров деталей — кернер-центроискатель, угольник-цент- роискатель, транспортир-центроискатель, специальные приспособления для разметки деталей с большими отверстиями; 3) приспособления для размечаемых заготовок— подкладки, домкраты, поворотные приспособления, вертикальные стойки для измерительных линеек, дополнительные плоскости к разметочной плите, делительные приспособления и центровые бабки коробчатую форму и снабжены внутри ребрами жесткости. Верхнюю рабочую поверхность и боковые стороны точно обрабатывают и затем шабрят. Поверхность плиты всегда должна быть сухой и чистой. После работы плиту протирают тряпкой, смазывают маслом и накрывают деревянным щитом-крышкой. Размечаемые заготовки нельзя передвигать по плите, иначе на них могут появиться царапины и забоины. Плиты размещают на кирпичных фундаментах в наиболее светлой части помещения слесарного участка (под световым фонарем с вертикальным падением световых лучей) в местах, где отсутствует вибрация от работающих станков.

Подготовка заготовок к разметке. Перед разметкой заготовку очищают от пыли, окалины, коррозии стальной щеткой, шлифовальной шкуркой и т. п. Затем измеряют ее размеры и сравнивают их по чертежу с окончательными размерами детали. Намечают последовательность разметки (установку заготовки на плите, ее выверку в горизонтальной и вертикальной плоскостях). Определяют поверхность (базу) заготовки, от которой следует откладывать размеры при разметке (основание детали, отверстие, ось симметрии и т. п.). Наконец, готовят поверхности заготовки к окрашиванию. Заготовки из листового, полосового и круглого материала обязательно должны быть отрихтованы на специальной плите ударами молотка через гладилку или под прессом.

Окрашивание поверхностей заготовок производят различными составами. Чисто обработанные напильником, шлифовальной шкуркой или иным способом поверхности окрашивают раствором медного купороса. После его высыхания на поверхностях остается тонкий слой меди, на который хорошо наносятся разметочные риски.

Для окрашивания применяют также быстросохнущие лаки и краски. Мелкие заготовки окрашивают, держа их в левой руке в наклонном положении. Необработанные заготовки, полученные путем отливки, ковки или штамповки, после очистки их от окалины или формовочной земли покрывают мелом, разведенным в воде до густоты молока. Чтобы раствор был прочнее и быстро высыхал, в него добавляют жидкий столярный клей и сиккатив.

Окраску следует проводить на специальных стеллажах или на полу у разметочной плиты. У крупногабаритных заготовок достаточно окрашивать лишь те места, на которые необходимо наносить разметочные риски. Если заготовки имеют отверстия, проемы, зевы и т. п., то в них забивают деревянные бруски или планки с пластинками из белой жести, латуни или свинца, на которых размечают центровые отверстия.

Если базой являются центровые риски, то разметку начинают с них. Вычерчивание дуг последними дает возможность проверить точность расположения прямых линий: если линии нанесены точно, дуга замкнет их и сопряжение получится плавным. Разметка закончена, если изображение на плоскости заготовки полностью соответствует чертежу.

Прямые линии наносят чертилкой, которая должна быть наклонена в сторону от линейки. Линейку или угольник плотно прижимают к заготовке левой рукой и чертилкой проводят риски, не прерывая движения. Риски наносят только один раз, чтобы не получилось раздвоения. Если риска не получилась, ее закрашивают и проводят вновь. Разметку параллельных, перпендикулярных и наклонных рисок, деление углов и окружности на равные части, построение сопряжений и овалов выполняют по методам, применяемым при черчении.

Для партии одинаковых деталей применяют разметку по шаблонам. Шаблоны изготавливают из листовой стали. Его конфигурация и размеры должны точно соответствовать детали. При разметке шаблон накладывают на подготовленную поверхность, а затем чертилкой обводят его контур.

Отыскание центров окружностей осуществляют с помощью центроискателей и центронаметчиков.
