НАЗНАЧЕНИЕ И СХЕМЫ ТОПЛИВНЫХ СИСТЕМ ДИЗЕЛЯ

На топливную систему возлагаются задачи: очищать топливо от механических примесей, подавать (впрыскивать) его в цилиндры в нужный момент в мелкораспыленном виде и обеспечивать распределение впрыснутого горючего по всему объему камеры сгорания для лучшего перемешивания с воздухом, а также отмеривать (регулировать) количество топлива, вводимого в цилиндры. Только при исправной топливной аппаратуре дизель работает экономично, устойчиво, без перебоев и развивает необходимую мощность.

Основные элементы топливной аппаратуры — насосы высокого давления, форсунки, фильтры, нагнетательные трубопроводы — вместе с топливным баком и подкачивающим насосом образуют топливную систему. Знакомство с топливной аппаратурой начнем с рассмотрения схемы топливной системы (рис.1).

Рисунок 1

Посмотрим, как осуществляется подача топлива в цилиндры. Топливо из бака подается к топливному насосу высокого давления вспомогательным шестеренным насосом. По пути из бака оно очищается в двух фильтрах: предварительной (грубой) очистки и более тщательной (тонкой) очистки. Удаление мельчайших твердых частиц, разными путями попавших в топливо, уменьшает износ и, следовательно, увеличивает срок службы высокоточных (прецизионных) деталей насоса и форсунки.

Топливный насос высокого давления приводится в действие кулачком кулачкового вала, соединенного зубчатой передачей с коленчатым валом дизеля. В четырехтактном дизеле кулачковый вал топливных насосов так же, как и распределительный вал газораспределения, вращается вдвое медленнее коленчатого вала, в двухтактном — с той же скоростью. При набегании выступа кулачка на плунжер насоса он (плунжер), перемещаясь, выталкивает топливо по нагнетательной трубке к форсунке, из которой оно под давлением в несколько сотен атмосфер впрыскивается в камеру сгорания дизеля. От топливного насоса и форсунки, как видно из схемы, отходят трубки, по которым сливается в бак топливо, просочившееся через зазоры между деталями. Шестеренным насосом топлива подается больше, чем впрыскивается в цилиндр. Избыток топлива также по трубопроводу сливается в топливный бак.

Запас топлива в баке по мере его расходования обычно через 1000 км пробега тепловоза периодически пополняется, когда тепловоз находится в пунктах экипировки. Вместимость топливного бака мощных магистральных тепловозов доходит до 5000— 6000 л.

Прежде чем перейти к описанию топливного насоса и форсунки, выясним, для чего нужно распыливать топливо при впрыске в цилиндры.

Распыливание представляет процесс раздробления на мельчайшие частицы порции топлива, впрыскиваемого в цилиндр форсункой. При распыливании топлива общая поверхность его, соприкасающаяся с воздухом, резко возрастает. Чем меньше диаметр капель топлива, тем быстрее они нагреваются, лучше смешиваются с кислородом горячего воздуха, а это улучшает их сгорание. Но очень маленькая капля будет иметь небольшую кинетическую энергию. Это затруднит забрасывание частиц топлива в удаленные от форсунки участки пространства цилиндра. Поэтому наиболее выгодная степень распыленности топлива определяется для каждого типа дизеля. В цилиндр тепловозного дизеля в зависимости от развиваемой мощности, числа цилиндров и частоты вращения коленчатого вала за один цикл впрыскивается от 0,07 до 1,0 г топлива. Струя топлива, впрыскиваемого в цилиндр дизеля, распадается на миллиарды капель, превращаясь в пылеобразное облачко.

В обычных условиях (при малых давлениях и в неограниченный промежуток времени) осуществить распыливание жидкости не так уж сложно, примером чего может служить обыкновенный пульверизатор. Но в условиях дизеля задача осложняется тем, что распыливание нужно осуществить в плотную среду сжатого воздуха за тысячные доли секунды (0,002—0,008 с), которые отведены для этого. Начало и конец распыливания должны быть резкими, четкими, иначе топливо будет выходить из отверстий форсунки с малой скоростью (подтекать). В этом случае топливо плохо сгорает и превращается в нагар, который будет оседать вокруг распыливающих отверстий форсунки. Образовавшийся нагар, постепенно нарастая, затруднит впрыскивание топлива и его перемешивание с воздухом, что неизбежно приведет к ухудшению работы дизеля и увеличению расхода горючего.

Топливо необходимо подавать через форсунки под высоким давлением 19,6— 117 МПа (200—1200 кгс/см2). Благодаря такому давлению скорость истечения топлива через распыливающие отверстия возрастает и процесс впрыска происходит в очень короткий промежуток времени. Скорость струи топлива, выходящей из форсунки, достигает 250—350 м/с. Для сравнения напомним, что скорость звука 330 м/с. Большая скорость способствует дроблению струи в камере сгорания и увеличивает дальность полета отдельных частиц топлива («дальнобойность» струи), которые движутся в плотной среде сжатого воздуха и должны распределиться по всему объему камеры. Давление впрыска рассчитывается таким образом, чтобы обеспечить необходимую «дальнобойность» струи, но при этом топливо не должно попадать на стенки цилиндра, чтобы не охлаждать их.

Таким образом, насосы, подающие топливо в цилиндры дизеля, должны создавать высокое давление.

ТОПЛИВНЫЕ НАСОСЫ ВЫСОКОГО ДАВЛЕНИЯ

Чтобы лучше понять устройство и принцип действия топливных насосов высокого давления, рассмотрим сначала принципиальную схему насоса (рис.2).

Рисунок 2

Внутри неподвижной гильзы помещен подвижной плунжер. Плунжер — это поршень, длина которого значительно превышает диаметр. Вместе эти детали - гильза и плунжер -образуют плунжерную пару. Плунжер подобран к гильзе или притерт к ее стенкам так плотно, что утечки топлива между ними почти не происходит. Зазор между плунжером и гильзой не превышает обычно 1,-4 мкм, что в 50-раз меньше диаметра волоса человека. Трубопровод, подходящий к окну А гильзы, всегда заполнен топливом.

Проследим, как плунжер такого насоса подает топливо. Когда плунжер находится в нижнем положении, топливо через окно А заполняет пространство над плунжером (рис. 2, а). При вращении кулачкового вала привода топливного насоса кулачок набегает на ролик толкателя (рис. 2, б), плунжер начинает двигаться вверх ,верхней кромкой постепенно закрывает окно А. При этом нагнетательный клапан, прижатый к своему седлу пружиной, испытывает снизу давление топлива, вытесняемого плунжером, а сверху — усилие пружины и давление топлива, оставшегося в трубопроводе. Пока усилие на клапан, создаваемое давлением топлива, меньше усилия, создаваемого пружиной, клапан закрыт и часть топлива, не имея другого выхода, устремится из надплунжерного пространства обратно в окно 4 (см. рис. 2, б). Когда плунжер кромкой а полностью закроет окно А (рис. 2, в), вытекание топлива через него прекратится. Примерно с этого момента при продолжающемся ходе плунжера вверх начнется нагнетание: давление топлива преодолеет усилие пружины нагнетательного клапана, он откроется, и топливо будет через трубопровод поступать в форсунку до тех пор, пока плунжер не достигнет своего крайнего положения (рис. 2, г). Когда плунжер начинает двигаться вниз, прекращается подача топлива. Нагнетательный клапан под действием пружины снова садится на свое седло. Сбегая с выступа кулачка, ролик вместе с толкателем и плунжером возвращается в первоначальное положение (см. рис. 2, а).

Если бы дизель всегда работал только на одной постоянной мощности, то рассмотренный нами топливный насос вполне удовлетворял бы требованиям работы на дизеле, так как за один ход плунжера он подает одно и тоже количество топлива, необходимое для получения нужной мощности. Количество топлива, подаваемого таким насосом, постоянно потому, что высота кулачка, а следовательно, и ход плунжера являются величинами постоянными, а начало и конец нагнетания топлива, определяемые ходом плунжера в процессе работы, как мы видим, при такой конструкции не могут быть изменены.

Однако условия работы тепловоза, как уже указывалось, требуют, чтобы мощность дизеля могла изменяться. Дизель, как и всякий транспортный двигатель внутреннего сгорания, должен быть приспособлен к переменному режиму работы локомотива.

Рисунок 3 головка плунжера

Мощность дизеля зависит от количества впрыскиваемого в цилиндры топлива. Чем больше топлива поступит в цилиндр во время рабочего хода, тем большую мощность будет развивать дизель. Поэтому нужно чтобы топливный насос при необходимости позволял изменять количество топлива, подаваемого в течение одного хода плунжера в каждый из цилиндров дизеля, соответственно его нагрузке.

В самом деле, при наибольшей мощности 2200 кВт (3000 л.с.) и максимальной частоте вращения коленчатого вала (850 об/мин) дизель 10Д100 расходует в среднем 8,25 кг топлива в минуту (495 кг в час). Очевидно, за один оборот вала (дизель двухтактный) расход топлива всеми десятью цилиндрами дизеля составит 8,25:850=0,0097 кг.

Подача топлива в цилиндр одним насосом за один оборот вала будет в 20 раз меньше (на каждый цилиндр установлены два топливных насоса), т. е. 0,00048 кг, или 0,48 г. При минимальной подаче топлива, когда коленчатый вал делает 400 об/мин и вращается вхолостую, подача топлива одним насосом может сократиться до 0,07 г, т. е. за цикл почти в семь раз меньше, чем в первом случае (при 850 об/мин).

Каким же образом можно изменять (регулировать) количество подаваемого топлива, не усложняя слишком конструкцию топливного насоса? Наиболее просто изменение подачи топлива в таком диапазоне решается путем изменения активного хода плунжера. Для этого конструкцию верхней части плунжера, называемую головкой, надо изменить. На некотором расстоянии от верхней кромки плунжера сделаем поперечную кольцевую выточку (рис а). Теперь как показано на рис.б, в головке плунжера прорежем и вертикальный сквозной паз. После этого часть металла головки уберем таким образом, чтобы на ней образовался специальный косой срез со спиральной (винтовой) кромкой О. В результате головка плунжера примет вид, изображенный на рис. в.

Если окрасить головку плунжера и катить ее по плоскости, то на ней останется след от поверхности (и кромок) плунжера. Этот след является поверхностью цилиндра, развернутого на плоскости, или просто разверткой. Развертка рабочей поверхности головки плунжера представляет собой прямоугольник, один угол которого срезан. Срез соответствует спиральной кромке О и является прямой линией ей. Спиральная кромка О плунжера имеет большое значение, так как она является регулирующей. С ее помощью можно изменять количество топлива, подаваемого плунжером. Посмотрим, как это происходит. Количество подаваемого топлива зависит от положения, которое занимает регулирующая кромка О относительно окна А (рис.4) гильзы плунжера. В самом деле, топливо начнет подаваться после того, как верхний торец плунжера перекроет окно А, а прекращение подачи соответствует моменту, когда плунжер, продолжая двигаться вверх, своей спиральной кромкой откроет это окно. Нетрудно, однако, сообразить, что если наш плунжер будет лишен возможности поворачиваться вокруг своей вертикальной оси, то кромка О никогда не сможет регулировать величину подачи топлива, так как она будет открывать окно А одним и тем же участком. Следовательно, при одном поступательном движении плунжера спиральная кромка О не решает задачи.

Рисунок 4

Для того чтобы изменить подачу топлива насосом, нужно заставить плунжер повернуться на некоторый угол так, чтобы против окна оказался другой участок головки. Задача осложняется тем, что повернуть плунжер нужно «на ходу», т. е. во время возвратно-поступательного перемещения заставить плунжер участвовать одновременно в двух разных движениях: поступательном (вверх, вниз вдоль оси В—В, рис.4) и вращательном (вокруг оси В—В).
Как мы уже видели, поступательное движение плунжеру насоса сообщает кулачок (см. рис.2). Поворот же его осуществляется с помощью специального механизма через выступ (поводок) плунжера. На рис. 76 показаны различные положения плунжера, соответствующие нулевой, частичной и полной подаче топлива плунжером.
Чтобы лучше понять, как происходит изменение количества подаваемого топлива с помощью спиральной кромки, зададим себе такой вопрос: при каком положении плунжера насос вовсе не будет подавать топливо? Мы уже знаем, что вертикальный паз соединяет надплунжерное пространство с кольцевой выточкой. Следовательно, топливо всегда заполняет не только надплунжерное пространство, но и вертикальный паз и кольцевую выточку. Если повернуть плунжер так, что вертикальный паз расположится прямо против окна А в гильзе, то, как это видно из рис.4, а, при движении плунжера вверх топливо просто будет вытекать (перепускаться) через окно Л и ни одна капля его не попадет в нагнетательный трубопровод.
Теперь повернем плунжер вокруг оси В—В по часовой стрелке так, чтобы окно А было изолировано от вертикального паза (рис. 4, б). В этом случае хотя в пазу и есть топливо, но попасть в окно А оно может только, пройдя через полость б, когда кромка О приоткроет окно А. Плунжер при этом поднимется на величину h1 объем вытесненного в цилиндр топлива будет равен площади поперечного сечения плунжера, умноженной на расстояние h1. Дальнейшее движение плунжера вверх происходит вхолостую, так как вытесняемое топливо перепускается через окно А.
Если плунжер повернуть еще больше (рис. 4, в), то полезный ход его увеличится и станет равным h2. Соответственно увеличится и объем топлива, вытесненного плунжером и поданного через форсунку в цилиндр. Таким образом, каждому значению мощности дизеля соответствует определенное положение спиральной кромки О плунжера относительно окна гильзы. При увеличении мощности дизеля плунжер будет поворачиваться по часовой стрелке, и подача топлива увеличится до нужной величины. Уменьшение нагрузки будет сопровождаться поворотом плунжера в обратном направлении. Чем больше угол, на который повернется плунжер по часовой стрелке, тем позднее спиральная кромка откроет окно А, тем больше топлива будет подано плунжером за один ход и тем меньше топлива уйдет обратно через окно А.
Итак, изменение величины подачи топлива производится поворотом плунжера. Практически для изменения подачи топлива от нуля до максимума плунжер достаточно повернуть на 1/4 оборота.

ФОРСУНКИ

Сами по себе топливные насосы только нагнетают топливо под большим давлением, а распыливание осуществляется форсунками. Форсунка является неотъемлемым спутником топливного насоса, и работают они совместно. Насос соединяется с форсункой нагнетательной трубкой. Чем короче трубка, тем лучше, так как впрыск (подача) микроскопических порций топлива становится более точным.

фарсунка закрытого типа

Преимущественное распространение на тепловозных дизелях получили форсунки закрытого типа, имеющие распылитель с запорной иглой. Они называются закрытыми потому, что запорная игла после впрыска топлива разобщает цилиндр от объема топливного трубопровода высокого давления. По нагнетательной трубке , выдерживающей большие давления, топливный насос подает топливо к форсунке. Однако сразу к распыливающим отверстиям топливо пройти не может, так как путь ему преграждает игла, конус которой плотно притерт к седлу корпуса распылителя форсунки.

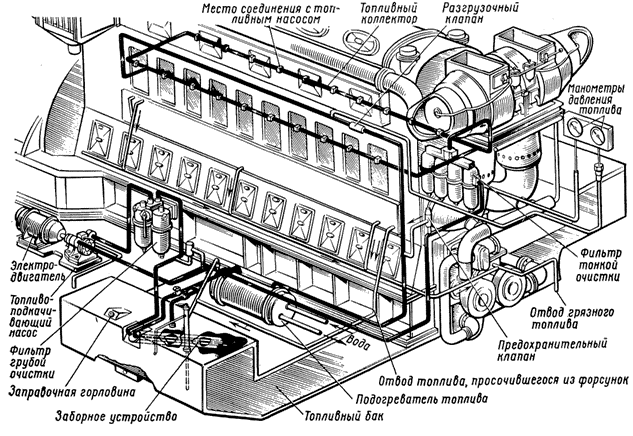

Посмотрим теперь, как осуществляется подача топлива в многоцилиндровом дизеле 10Д 100 (рис. 84). Топливо всасывается из бака шестеренным топливопрокачивающим насосом, но при этом проходит через фильтр, где осуществляется предварительная (грубая) очистка. На трубопроводе, по которому топливо от насоса движется к другому фильтру—фильтру тонкой очистки, установлен предохранительный (перепускной) клапан. Его назначение в том, чтобы не допустить повышения давления перед этим фильтром более 0,44—0,49 МПа (4,5—5 кгс/см2) при нормальном (рабочем) давлении 0,29—0,34 МПа (3—3,5 кгс/см2). Если давление станет больше, клапан сработает, и топливо, как видно на схеме, сбрасывается через клапан в бак. После фильтра тонкой очистки топливо подается под давлением 0,14—0,24 МПа (1,5—2,5 кгс/см2) в топливный коллектор (трубопровод), от которого оно сразу поступает во всасывающую полость топливных насосов. Давление топлива за фильтром будет мало, если его слив обратно в бак не ограничить. Поэтому в системе предусмотрен еще один клапан — разгрузочный, который осуществляет слив части топлива в бак, в то же время создавая в топливном коллекторе подпор, необходимый для улучшения наполнения надплунжерных полостей насосов при их работе. Подкачивающий насос подает в несколько раз больше топлива, чем нужно для работы дизеля. Сделано это для того, чтобы поддерживать достаточное избыточное давление в топливном коллекторе. Излишки топлива, как указывалось, сбрасываются через разгрузочный клапан обратно в бак.

Топливные насосы приводятся в действие от двух кулачковых валов, расположенных с обеих сторон блока дизеля. Топливо, просочившееся через зазоры прецизионных пар насосов и форсунок, по отдельным трубкам самотеком сливается в бак тепловоза.
