Подбор сечений стержней

Подбор сечений стержней выполняют в соответствии с их напряженным состоянием и с учетом коэффициентов условий работы Поперечное сечение определяют из условия обеспечения прочности или устойчивости, а также предельной гибкости.

Элементы ферм могут выполняться: из двух равнополочных или неравнополочных уголков, составленных тавром, из широкополочных тавров, из труб прямоугольного и круглого сечений, из одиночных уголков и др.

В настоящих методических указаниях рассмотрены фермы с сечениями поясов из широкополочных тавров ШТ (рис. 3.2.3 б, в, ж), Решетка в этих фермах выполняется из двух равнополочных уголков, составленных тавром и раздвинутых на толщину стенки поясов или узловых фасонок (рис. 3.2.3 б, в).

Сечения из двух уголков, соединенных в виде креста, применяются для стоек, к которым крепятся вертикальные связи, и в укрупнительных стыках (рис. 3.2.3е). Сечения из одиночных уголков применяют для слабонагруженных элементов ферм. Толщина узловых фасонок для ферм с поясами из двух уголков определяется в зависимости от наибольшего усилия в решетке фермы. Рекомендуемые толщины фасонок приведены в таблице 3.3

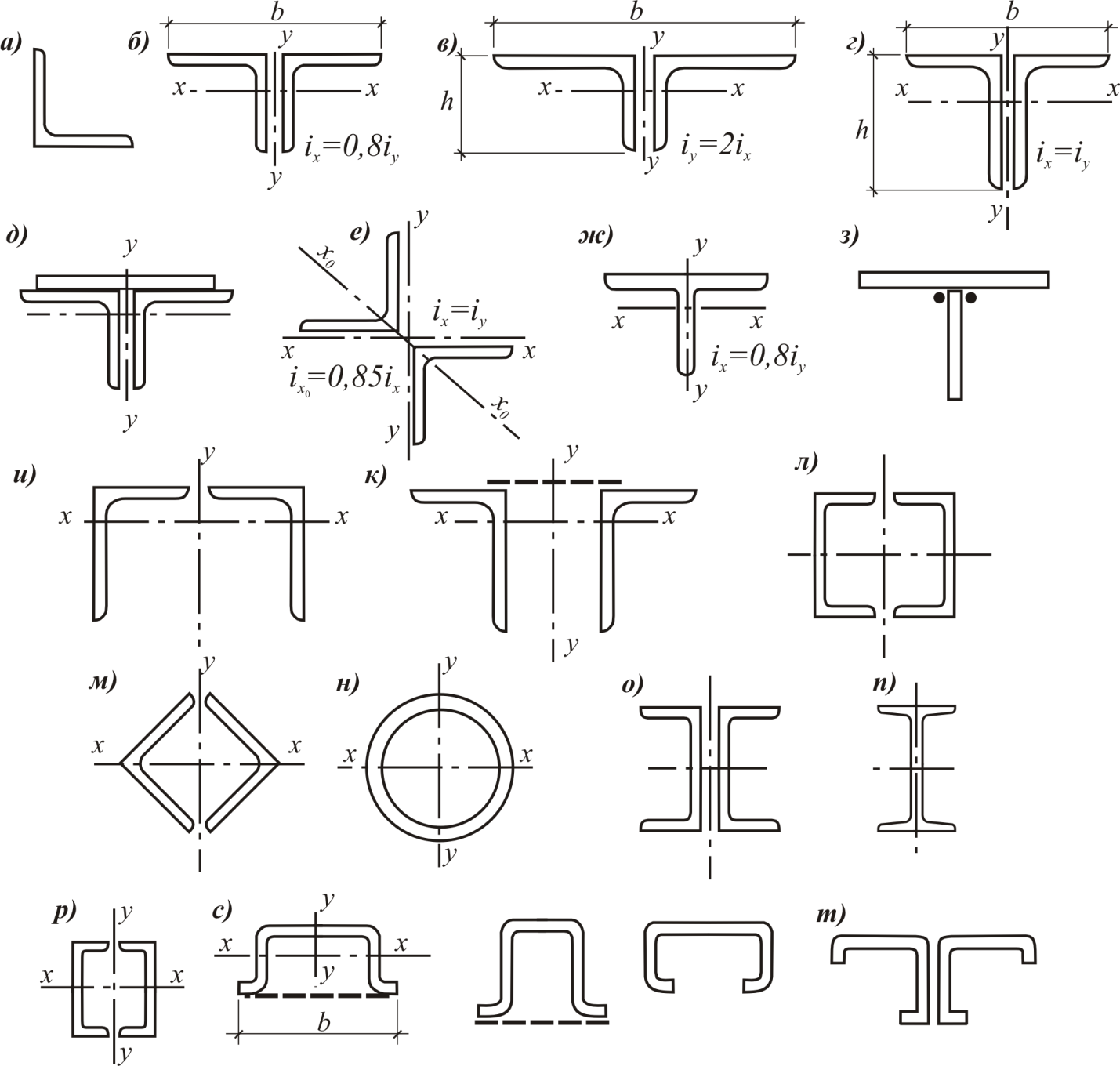

Рис. 3.2.3. Типы сечений элементов легких ферм

Таблица 3.3

Толщина узловых фасонок для ферм с поясами из тавров принимается равной толщине стенки поясов. Допускаются в фермах фасонки двух толщин в пределах отправочной марки. Допустимая разница в толщинах фасонок смежных узлов не более 2 мм.

Принимаем, что в проектируемой ферме пояса выполняют из широкополочных тавров, а элементы таврового сечения из равнобоких уголков, в тавр.
