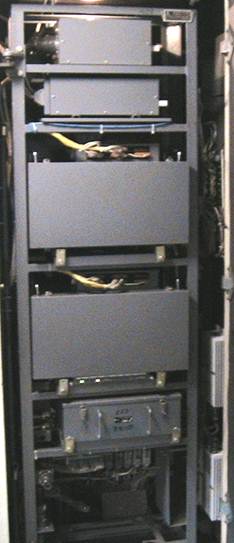

Статив с аппаратурой АРС

Датчик скорости (ДС) или датчик вращения шестерни (ДВШ).

Служит для измерения фактической скорости движения. ДС-1 и ДС-2 устанавливаются на левых буксах 2й и 4й колёсных пар головных вагонов, а ДВШ-1 и ДВШ-2 - на редукторах 2й и 4й колёсных пар соответственно (см. рисунок на стр. 7). Датчик представляет из себя генератор переменного тока, состоящий из ротора (зубчатый диск) и статора из 4х последовательно соединённых катушек. При вращении диска в статоре наводится ЭДС с частотой, прямо пропорциональной скорости движения поезда. Для обеспечения точности показаний скорости, после проточки колесной пары необходимо заменить зубчатый диск на соответствующий фактическому диаметру колеса (с меньшим числом зубцов).

Статив размещается в правом аппаратном отсеке (перегородка между салоном и кабиной).

АРС Днепр, АРС-ДАУ и МАРС. АРС МП.

• СУ БЛПМ- согласующее устройство для согласования работы приёмных катушек и БЛПМ.
• БЛПМ-41, БЛПМ-23, БЛПМ-56 - блоки локомотивных приёмников метрополитена. Служат для восприятия из РЦ, выделения и усиления сигналов о допустимой скорости F1 – F6 (см. стр. 4). Каждый блок воспринимает только два «своих» сигнала, например, БЛПМ-41 воспринимает только сигналы F1 и F4 (75 Гц и 225 Гц). Блоки запитываются от блока питания БП-12, контрольная лампа которого находится на пульте машиниста. После обработки выделенный сигнал поступает в БСМ .
• Ф – два блок-фильтра для фильтрации помех в цепях питания аппаратуры АРС 13В.
• БСМ - блок сравнения метрополитена. Служит для сравнения фактической и допустимой скоростей и формирования команды на торможение (или отпуск тормоза). Эти команды передаются в БУМ.
• БУМ - блок управления метрополитена. Необходим для передачи команд от БСМ в ЦУ поезда. Блок осуществляет команды на разбор ходового режима и на включение или отключение тормозного режима. Запитывается от кулачка ДА реверсивного вала КВ.
• БИС-200- 2 блока измерения скорости. Служат для усиления сигнала от ДС, затем происходит определение фактической скорости поезда. На ТКЛ установлен только один блок (и один ДС).

ЭПК (ЭПВ)- электропневматический клапан (вентиль).

Предназначен для разрядки тормозной магистрали экстренным темпом, еслипри торможении от АРС хотя бы на одном вагоне электротормоз окажется неэффективным и не включится В№2.

Кран ЭПК (ЭПВ) -трёхходовой кран и СО ЭПК (СО-1 и СО-2) - сигнализаторы отключения ЭПК.

Кран соединяет тормозную магистраль с ЭПК. При перекрытом кране ЭПК, ТМ отсоединена от ЭПК и открыта связь СО ЭПК с атмосферой, поэтому контакты СО ЭПК в ЦУ размыкаются и сбора схемы на ход всего поезда не произойдёт (либо произойдёт разбор схемы с ходового режима). На составах с АРС МП и ДАУ АРС при перекрытии крана ЭПК (ЭПВ) сработает В№2. Контакты СО-1 контролируют сбор схемы ходового режима при управлении от КВ, а контакты СО-2 - при управлении от КРУ (14 поездной провод).

Схема подключения СО-1, CO-2 и ЭПВ представлена ниже.

РКТТ- реле контроля тормозного тока.

Предназначено для контроля величины тормозного тока вагона при выдаче от АРС команды на торможение. Устройство РКТТ аналогично устройству РУТ (реле типа Р-53). Устанавливается на каждом вагоне. Имеет 2 катушки - силовую (в тормозном контуре) и авторежимную (в ЦУ). Обе катушки включены «согласно», т.е., их магнитные потоки усиливают друг друга (складываются). Катушка РКТТ_АВТ защищается автоматиком А-70. Контакты - в цепи 34 поездного провода. Уставки РКТТ:

• порожний режим = вкл. 470 + 15А \ откл. 375 + 15А
• гружёный режим = вкл. 600 + 20А \ откл. 500 + 20А.

ДКПТ- датчик контроля пневматического тормоза.

Контролирует замещение электротормоза пневматическим в случае его отказа или неэффективности. Устанавливается на каждом вагоне, подключен к трубопроводу ТЦ, а контакты находятся в цепи 34 поездного провода, параллельно контактам РКТТ, поэтому при отключении ВР хотя бы на одном вагоне необходимо полностью отключать АРС, так как при торможении от АРС и во время стоянки поезда на станции не будет контроля тормоза, а значит, будет срабатывать ЭПК (ЭПВ).
