Цепей по четверкам
Для кабельных магистралей, прокладываемых вдоль железных дорог, электрифицированных по системе переменного тока, выпускаются кабели с повышенным защитным действием оболочек, допускающие уплотнение цепей до 252 кГц.
Для прокладке в грунтах, не отличающихся химической агрессивностью используются кабели МКПАБ, МКБАБ. Так как в нашем случае предусмотрены цепи СЦБ, выбираем кабель типа МКПАБ.
Этот кабель имеет медные токопроводящие жилы с кордельно-трубчатой изоляцией в алюминиевой оболочкой и броней из стальных лент. Кабели типа МКПАБ выпускают емкостью 4, 7, 14 четверок. Диаметр токопроводящих жил четверок равен 1,05 мм, сигнальных пар – 0,7мм.
Кабель можно прокладывать ручным или механизированным способом, он предназначен для эксплуатации при внутреннем избыточном давлении 0.5¸0,6 кгс/см.
Определим емкость кабелей связи:
В соответствии с заданным числом каналов магистральной и дорожной связи и используемой аппаратурой нам потребуется 4 цепи связи.
Цепи перегонной связи и поездной радиосвязи (ПГС и ПРС) являются четырехпроводными, т.е. требуют по две пары кабельных жил. Остальные цепи связи (ПДС, ЛПС, ТУ, ТС, ЭДС, ПС, ДБК, ВГС, СЭМ, МЖС, СЦБ-ДК, Пр-зд) - всего 12 цепей, требуют по одной паре кабельных жил.
Общее число требуемых пар кабельных жил N=4·1+2·2+12=20 пар = 10 четверок. Кроме того, предусмотрен запас жил кабеля 10-15% от ожидаемой величины емкости, включая резерв и по ВЧ четверкам.
В нашем варианте используется двухкабельная схема, кабель МКПАБ, емкостью 7 четверок, имеющего 5 пар сигнальных жил.
По типовым схемам распределения четверок рекомендуется для ВЧ связи (магистральной (маг.) и дорожной (дор.) связи) использовать в 7ми четверочном кабеле 2, 4, 6 четверки, расположенные во внешнем повиве.
Распределение четверок в кабеле МКПАБ-7x4x1,05+5х2х0,7+1х0,7-при двухпроводной системе и использовании кабелей одинаковой емкости приведены в таблице 1.6. Таблица 1.6
| Номера четвёрок и сигнальных пар | Тип четвёрок | Цвет | Цепи связи и СЦБ | ||||
| Кабель 1 | Кабель 2 | ||||||
| пара 1 | пара 2 | пара 1 | пара 2 | ||||
| Четвёрка | ВЧ | ПДС | ЛПС | ТУ | ТС | ||
| ВЧ | Маг. | резерв | Маг. | резерв | |||
| НЧ | ЭДС | ПС | ДБК | ВГС | |||
| ВЧ | Дорожная | резерв | Дорожная | резерв | |||
| НЧ | ПГС | ПГС | ПРС | ПРС | |||
| ВЧ | резерв | резерв | резерв | резерв | |||
| НЧ | СЭМ | МЖС | Переезд | СЦБ-ДК | |||
| Сигнальная пара | СЦБ | резерв | |||||
| СЦБ | резерв | ||||||
| СЦБ | резерв | ||||||
| СЦБ | резерв | ||||||
| СЦБ | резерв |

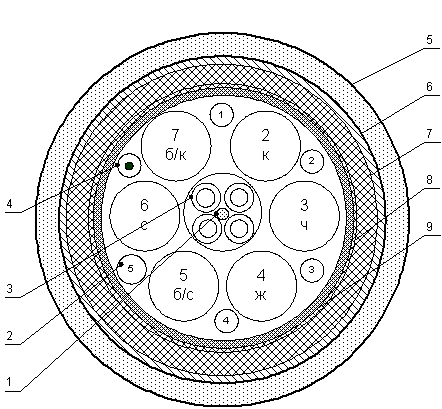

Кабель МКПАБ-7х4х1,05+5х2х0,7+1х0,7
 |
1 — центрирующий кордель
2 — сигнальная пара
3 — изолированная жила четверки
4 — контрольная жила
5 — кабельная пряжа
6 — ленточная броня
7 — ПЭ шланг (оболочка)
8 — алюминиевая оболочка
9 — поясная изоляция
1.3.3 РАСЧЕТ ОПАСНЫХ ВЛИЯНИЙ ТЯГОВОЙ СЕТИ
