Независимая подвеска передних колес

Устройство и работа ходовой части автомобиля

Для поглощения и уменьшения дорожных вибраций рычаги подвески соединены с осями, закрепленными на поперечине рамы, через резиновые втулки, не требующие смазки. В резиновые втулки запрессованы распорные втулки, которые зажимаются на верхних осях гайками, а в нижних – пальцами с самотормозящей резьбой. Качание рычагов происходит только за счет деформации резиновых втулок без проскальзывания между резиной и металлом, а также без поворота металлических распорных втулок на оси.

Независимая подвеска передних колес

Независимой называется такая подвеска передних колес, при которой каж-

дое колесо подвешено к раме самостоятельно, а колебания колес на под-

веске происходят независимо одно от другого.

При независимой подвеске передних колес достигается большая ее

эластичность и хорошая плавность хода автомобиля, а также устраняется

раскачивание переднего моста с колесами, получающееся при больших ско

ростях движения и нарушающее управление автомобилем.

Независимая подвеска получила применение на легковых автомобилях,

так как значительно повышает их комфортабельность.

Наибольшее применение имеет независимая подвеска с качанием колес

в поперечной плоскости.

В зависимости от конструкции соединения поворотного кулака колеса

с подвеской независимая подвеска бывает двух видов: шкворневая и бес-

шкворневая.

При шкворневой независимой подвеске :

она состоит из передней балки 1 (фиг. 336, а), поперечных качающихся

рычагов нижних 2 и верхних 7, спиральной пружины 3, стойки б со шкворнем

4 и поворотного кулака 5 с цапфой и колесом.

Передняя балка 1 прикреплена к раме 8. К балке и кронштейнам рамы

с каждой стороны шарнирно присоединена на рычагах 2 и 7 стойка 6 с зак-

Фиг. 336. Схемы независимой подвески колес:

а — шкворневая подвеска; б — бесшкворневая подвеска.

репленными в ней шкворнем 4. На шкворне установлен поворотный кулак 5

с цапфой, на которой установлена на подшипниках ступица с колесом.

Между кронштейном рамы и нижними рычагами 2 подвески установлена

спиральная пружина 3, являющаяся рессорой. При такой подвеске ко-

леса могут перемещаться в поперечной вертикальной плоскости незави-

симо одно от другого. При наезде на препятствие колесо приподнимает-

ся на поворачивающихся рычагах, а сжимающаяся при этом пружина

смягчает удар.

На автомобилях ЗИЛ-110 и ЗИЛ-Ill применяют независимую подвеску

аналогичного типа, но отличающуюся тем, что в ней ось качания рычагов

расположена под некоторым углом к продольной оси автомобиля.

На автомобилях ≪Москвич-407≫ применяют бесшкворневую независимую

подвеску. Поворотная стойка 10 (фиг. 336, б) крепится непосредственно

к цапфе 11 и соединяется шарнирно с помощью пальцев 9 и 12 с ниж-

ними 2 и верхним 7 рычагами независимой подвески. Бесшкворневая

конструкциясоединения колеса с подвеской уменьшает усилия, действую-

щие в шарнирах поворотной стойки, и уменьшает вес неподрессоренных

частей подвески.

При наезде на препятствия колебания колеса происходят в поперечной пло-

скости на рычагах 2 и 7 подвески, соединенных шарнирно с передней балкой 1

рамы. Деформирующаяся при этом пружина 3 смягчает удары.

Наружные концы рычагов соединены с головками стойки через резьбовые шарниры. Наружная резьбовая втулка запрессована в головку стойки, а внутренняя распорная зажата между головками рычагов, стянутых пальцем с гайкой. Между торцами резьбовой втулки и торцами верхних и нижних рычагов имеются зазоры, которые необходимы для вращения резьбовой втулки по распорной при качании подвески. Зазоры должны быть одинаковыми, разница в размерах не более 0,8 мм. От попадания грязи через этот зазор втулки защищены резиновыми кольцами круглого сечения.

Резьбовая распорная втулка имеет мелкую торцовую насечку. Такая же насечка имеется на одной из головок рычагов. При затяжке гаек пальцев шлицы насечки входят друг в дуга и втулку нельзя провернуть даже с очень большим усилием. На втором рычаге шлиц нет и в процессе затяжки шлицы втулки частично внедряются в гладкий торец головки рычага, увеличивая тем самым надежность стопорения резьбовой втулки от проворачивания.

В колесно-ступичный узел входит дисковый тормоз с вентилируемым диском, тормозная скоба плавающего типа, основание которой привернуто к кронштейну с запрессованной в него цапфой, выполненный раздельно от цапфы кулак, ступица с резьбовым отверстием для крепления тормозного диска и диска колеса болтами. Поворотный рычаг съемный и крепится через гладкие отверстия в рычаге и кулаке к кронштейну болтом и специальным болтом с удлиненной головкой, являющимся также ограничителем поворота колес автомобиля. Между кулаком и кронштейном зажат щит тормоза. Подшипники ступицы и имеют плавную бесступенчатую регулировку.

Задняя подвеска (рисунок 2) автомобиля выполнена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопическими амортизаторами двухстороннего действия.

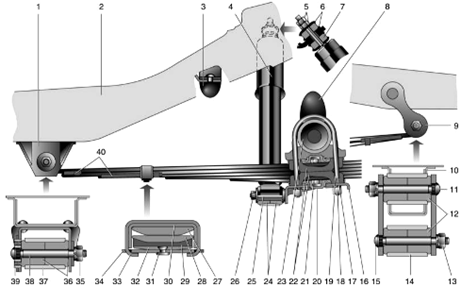

Рисунок 2 – Задняя подвеска:

1 – кронштейн; 2, 10 – лонжероны пола кузова; 3 – дополнительный буфер; 4 – амортизатор; 5 – гайка и контргайка верхнего крепления амортизатора; 6 – стальные шайбы; 7 – резиновые подушки; 8 – основной буфер; 9 – серьга рессоры; 11 – палец; 12 – резиновые втулки; 13 – гайка; 14 – заднее ушко рессоры; 15 – палец; 16 – подкладка рессоры; 17 – пружинная шайба; 18 – гайка стремянки; 19 – стремянка; 20 – резиновая подушка; 21 – центровой болт; 22 – обоймы; 23 – балка заднего моста; 24 – резиновые втулки амортизатора; 25 – болт; 26 – гайка; 27 – коренной лист рессоры; 28 – второй лист рессоры; 29, 40 – полиэтиленовые противоскрипные прокладки; 30 – прокладка хомута; 31 – заклепка; 32 – третий лист рессоры; 33 – хомут; 34 – пластина хомута; 35 – гайка; 36 – резиновые втулки; 37 – переднее ушко рессоры; 38 – палец; 39 – шайба с резьбовыми отверстиями.

Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры установлены по концам полиэтиленовые прокладки, которые устраняют скрипы рессор и повышают их долговечность.

Все шарниры соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых подушках (крепление верхних концов амортизаторов). Резиновые шарниры не требует смазки, а также смягчают передачу на кузов дорожных вибраций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки, охваченные обоймами. Ход заднего моста вверх ограничивается буферами, а так же дополнительным буфером, установленным на кронштейне под полом кузова. Этот буфер необходим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола.

Все пальцы крепления рессор одинаковы и запрессованы в шайбы или щеки серьг. Противоположные концы пальцев затягиваются гайками.

Амортизаторы предназначены для гашения колебаний автомобиля, возникающих при движении по неровным дорогам. Их действие основано на использовании сопротивления протеканию жидкости через малые проходные сечения в клапанах хода сжатия и отдачи. От исправности амортизаторы в значительной степени зависит комфортабельность автомобиля и долговечность деталей кузова и шасси. Нормально работающие амортизаторы должны гасить колебания автомобиля после переезда препятствия за 1-2 качка.

Передние и задние телескопические амортизаторы автомобиля одинаковы по конструкции и имеют много общих деталей (рисунок 3).

Передний амортизатор отличается от заднего тем, что он имеет меньшую длину, меньший рабочий ход штока, но создает большее сопротивление при растяжении (ход отдачи). Кроме того, они отличаются способом крепления нижнего конца: передний амортизатор крепится с помощью резинового блока в сборе с осью, запрессованного в проушину нижней головки, а задний через конические резиновые втулки присоединяется к пальцу, закрепленному на подкладке рессоры.

Для удобства обслуживания и ремонта амортизаторы без особых трудностей снимаются с автомобиля и выполнены разборными.

Рисунок 3 – Амортизатор:

1 – шток; 2 – защитное кольцо; 3 – гайка резервуара; 4 – манжета штока; 5 – обойма манжеты; 6 – уплотнительное кольцо; 7 – направляющая втулка штока; 8 – цилиндр; 9 – резервуар; 10 – ограничительная тарелка; 11 – пружина перепускного клапана; 12 – тарелка перепускного клапана; 13 – поршень; 14 – дроссельный диск; 15 – диск клапана отдачи; 16 – шайба; 17 – кольцо поршня; 18 упорная тарелка; 19 – пружина клапана отдачи; 20 – гайка; 21 – обойма клапана сжатия; 22 – пружина впускного клапана; 23 – тарелка клапана сжатия; 24 – дроссельный диск; 25 – диск клапана сжатия; 26 – корпус клапана сжатия.

Для амортизаторов используется жидкость.АЖ-12Т, которой полностью заполняется рабочий цилиндр 8 и часть резервуара 9. жидкость в амортизаторы заливается в строго определенных объемах: в передние 155 см³, в задние по 215 см³. при недостатке жидкости амортизатор работает ненормально, при избытке – он может быть выведен из строя.

Телескопический амортизатор состоит из резервуара, рабочего цилиндра, поршня со штоком, проушин, приваренных к штоку и резервуару, клапана отдачи, клапана сжатия и сальникового уплотнения.

Цилиндр и часть резервуара заполнены амортизационной жидкостью. Цилиндр сверху закрыт направляющей штока и закреплен в резервуаре гайкой, а снизу — корпусом клапана сжатия. В поршню просверлены два ряда отверстий: внутреннего и наружного рядов. Отверстия снизу перекрываются диском клапана отдачи. Отверстия закрыты сверху тарелкой перепускного клапана. Клапана отдачи состоит из двух плоских дисков» прижимаемых к поршню проушиной, удерживаемой гайкой, Клапан сжатия состоит из корпуса, тарельчатого впускного клапана с пружинной звездочкой и собственно клапана сжатия, поджатого к седлу пружиной. На клапане сжатия с двух сторон вырезаны две прямоугольные щели. В корпусе имеются отверстия впускного клапана и отверстия клапана сжатия.

Для герметичности полостей амортизатора установлены два Резиновых сальника: первый сальник уплотняет шток в верхней части, а второй сальник — кольцевое пространство между резервуаром и цилиндром.

Принцип действия амортизатора основан на сопротивлении жидкости, перетекающей и помощью поршня из одной полости в другую через небольшие отверстия. При сжатии рессоры (движение автомобиля по дороге с препятствиями) поршень со штоком перемещается вниз, перепускной клапан открывается и жидкость из полости через отверстие перетекает в полость над поршнем.

При этом часть жидкости, равная объему вводимой в цилиндр части штока, вытесняется из полости в кольцевую полость через отверстие, преодолевая сопротивление клапана сжатия (впускной клапан закрыт вследствие давления жидкости). Усилие пружины клапана сжатия создает необходимое сопротивление амортизатора в период хода сжатия, чем и гасятся колебания рессоры.

При растяжении (отдаче) рессоры поршень со оттоком перемещается вверх, перепускной клапан закрывается и жидкость из полости через отверстие поступает к клапану отдачи открывая его и перетекая в полость. Одновременно из полости часть жидкости, равная объему части штока 5д выводимой из цилиндра, перетекает в полость через отверстие и открытый впускной клапан. Усилие пружины клапана отдачи создает необходимое сопротивление амортизатора в период хода растяжения, чем и гасятся колебания рессоры.
