Основные работы, выполняемые при техническом обслуживании и текущем ремонте

При осмотре крепления рукавов подвода воздуха к тяговым электродвигателям, чехлов опорно-возвращающего устройства, поводков, крышек осевых упоров букс, крышек и тяг гасителей колебаний, кожухов зубчатой передачи, подшипника осевого с корпусом тягового электродвигателя, крышки шестеренного насоса на всех видах технического обслуживания проверьте наличие на месте болтов, гаек, шайб и шплинтов. Проверьте надежность крепления болтов, гаек остукиванием легкими ударами молотка. Ослабшие соединения подтяните и застопорите.

При подтяжке крепления кожухов тяговой передачи сначала подтягивайте болты крепления половин кожухов между собой, затем болты крепления к корпусу тягового электродвигателя. Проверяя состояние пружин рессорного подвешивания, убедитесь в отсутствии изломов витков пружин и трещин в витках. При обнаружении изломов, трещин детали замените.

Проверку состояния подвесок тяговых электродвигателей производите в соответствии с инструкцией ВТЗ ТЭ.ОО.ОО.ООО.Д32.

Изломанные пружины рессорного подвешивания замените пружинами той же группы. Замена может быть произведена без выкатки колесной пары. Для этого оба комплекта на буксовом узле стяните технологическими болтами с шайбами, входящими в комплект ЗИП (на Рисунке 9 показаны тонкими линиями), отсоедините от буксы оба поводка и гаситель колебаний. Поджав домкратом через корпус буксы пружины с одной стороны буксы, освободите пружинный комплект с другой. Подготовленный пружинный комплект установите взамен снятого.

Для осмотра фрикционного гасителя колебаний снимите кожух 3 (см. Рисунке 9), измерьте толщину накладок 8, диаметр цилиндрической поверхности поршня 4. При разборке снимите с гасителя крышку 5, поршень в сборе с тягой 12, вкладыши и 27. Измерьте толщину накладок 8, зазор между тягой 12 и обоймой 9, высоту сухаря 10, высоту пружины 7, наружный диаметр поршня 4, ширину шпоночного паза вкладыша 21. Осмотрите наружную цилиндрическую поверхность поршня, при наличии местных выработок прошлифуйте. Осмотрите шаровую поверхность сухарей и обойм, в случае обнаружения задиров и местных выработок зачистите.

Детали, имеющие браковочные размеры, трещины и изломы, замените.

При осмотре песочной системы проверьте состояние и крепление песочных труб, отрегулируйте положение наконечников песочных труб относительно рельса и бандажа колесной пары так, чтобы они были от головки рельса на расстоянии 50-60 мм, от бандажа-20-40 мм и не касались тормозной передачи.

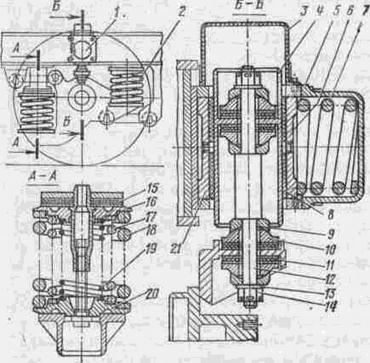

Рисунок 9- Рессорное подвешивание:

1- гаситель колебаний фрикционный; 2 - комплект пружинный; 3-кожух; 4 -поршень; 5 -крышка; 6, 21- вкладыши; 7 - пружина; 8 - накладка; 9- обойма; 10- сухарь; 11 - амортизатор; 12 - тяга; 13 - шайба; 14 - гайка; 15- пластина; 16 - опора пружины верхняя; 17 -пружина средняя; 18 - пружина наружная; 19 - пружина внутренняя; 20-опора пружины нижняя.

Проверьте подачу песка под колеса. При необходимости прочистите форсунки песочниц и отрегулируйте подачу песка в пределах 1000 ±200 г/мин под каждое колесо. Регулируйте регулировочным болтом: для уменьшения подачи песка болт необходимо ввертывать, для увеличения - вывертывать.

Проверьте состояние тормозных колодок, предохранительных устройств, рычажной и воздушной систем тормоза, руководствуясь требованиями действующей Инструкции по ремонту и испытанию тормозного оборудования локомотивов и моторвагонного подвижного состава. Осмотрите тормозные колодки и при необходимости замените. Для замены колодок: разберите тягу, отодвиньте колодки с башмаками в стороны от колеса; извлеките чеки колодок, захватив головку каждой чеки ломиком или специальной вилкой, одновременно ударяя ручным молотком по ее нижнему концу; выньте тормозные колодки, поставьте новые, забейте чеки, соберите тягу и отрегулируйте выход штоков тормозных цилиндров.

При осмотре тяговой передачи снимите нижнюю половину кожуха, для чего выверните болты 11 (см. Рисунок 6) крепления нижней половины кожуха к корпусу тягового электродвигателя и болты 8 крепления половин кожуха между собой. Чтобы облегчить снятие половины кожуха, максимально сдвиньте ее к тяговому электродвигателю, предварительно сняв регулировочные прокладки между бонками кожуха и тяговым электродвигателем. Очистите кожух и осмотрите. В случае обнаружения трещин, а также неисправности уплотнений кожух отремонтируйте. Осмотрите зубчатую передачу и убедитесь в отсутствии трещин и предельного износа зубьев. При необходимости измерьте износ. Осмотрите детали упругой шестерни. Ослабление болтов 22, а также выпадание стопорных пружинных колец 21 упругих элементов с наружной стороны тарелок не допускается. Упругие элементы с выкрошившейся, расслоившейся, сползшей резиной или втулками замените, для чего колесную пару необходимо выкатить из-под тепловоза. Промойте шестерни и снятую половину кожуха. Поставьте половину кожуха на место. Затяните болты 8 с гайками 10, затем болты 11. Затяжка в обратном порядке не допускается. Заправьте смазкой в соответствии с приложением 1 «Карта смазки узлов тепловоза». Осмотрите буксы и крышки с наружной стороны для выявления трещин; проверьте состояние уплотнений букс (нет ли утечки смазки из корпуса буксы со стороны лабиринта и передней крышки). При ТР-2 снимите крышки и осмотрите буксу внутри в соответствии с требованиями Инструкции по содержанию и ремонту роликовых подшипников локомотивов и моторвагонного подвижного состава.

Для проверки состояния смазывающего устройства моторно-осевых подшипников электродвигателя ЭД118Б, слейте масло из польстерных емкостей и резервуара. Снимите крышку 20 (см. Рисунок 8) и проверьте крепление к ней шестеренного насоса. Проверьте крепление ведущей шестерни 17 привода насоса на оси колесной пары. Снимите крышки 4, выньте коробки 8 с пакетом фитилей 15. Осмотрите состояние механической части смазывающего устройства. Очистите от загрязнений масляный резервуар и польстерные емкости. Осмотрите шейки оси в зоне расположения пакета фитилей. Измерьте диаметральный зазор между осью колесной пары и вкладышем через масляный резервуар с торца вкладыша в рабочем положении колесно-моторного блока. Щуп должен проходить на глубину не менее 140 мм от торца вкладыша.

Очистите от загрязнений пакеты фитилей и промойте в чистом осевом масле при температуре 80-90 °С в течение 1 ч. Осмотрите состояние пакетов, при засаливании торец подрежьте, при необходимости фитили подтяните до чертежного размера. В случае замены фитилей на новые перед набивкой коробки войлок и фитили просушите при температуре 60-70 °С в течение 2-3 ч. Пакет фитилей, заправленный в очищенную коробку, пропитайте в осевом масле, применяемом для смазки моторно-осевых подшипников, при температуре 50- 60 °С в течение 2-3 ч, выньте из ванны и дайте возможность стечь излишкам масла в течение 15-20 мин. Рекомендуется пакет устанавливать в польстерную камеру непосредственно после пропитки. Допускается хранение пропитанных пакетов в чистой закрытой таре перед установкой их в польстерную камеру не более 1 ч.

При установке крышки с насосом в подшипник осевой обеспечьте сохранность ранее установленных прокладок.

При затянутых сливных пробках заправьте польстерные емкости по нижнюю кромку окна осевого подшипника, а резервуар - до кромки отверстия заправочной горловины в соответствии с приложением 1 к настоящей инструкции.

Контроль работы насоса в процессе эксплуатации осуществляйте с помощью пробки 2, установленной в заправочной горловине. Отсутствие вытекания смазки из отверстия при вывернутой пробке служит поводом для проверки исправности насоса.

Техническое обслуживание смазывающего польстерного устройства моторно-осевых подшипников электродвигателя ЭД118А аналогично техническому обслуживанию польстерного устройства электродвигателя ЭД118Б. Измерение зазора в моторно-осевом подшипнике (МОП) электродвигателя ЭД118А при эксплуатации производите через окно во вкладыше. Максимально допустимому зазору 2 мм соответствует прохождение щупа толщиной 1,8 мм на глубину 100 мм посередине окна вкладыша, при этом рекомендуется проверять зазор набором из пластин толщиной не более 0,6 мм каждая.

Учитывая значительную погрешность указанного метода замера в МОП, для точных замеров, связанных с браковкой, определяйте зазор только путем отдельного замера диаметров шейки оси колесной пары и внутреннего наименьшего диаметра вкладышей на собранном тяговом электродвигателе с затянутыми болтами крепления подшипников к остову. Данный замер производите при выпуске тепловозов из текущего ремонта ТР-3, а также одиночных выкатках колесно-моторных блоков.

Разборка тележки. Подготовьте тепловоз к выкатке тележек: отсоедините брезентовые рукава каналов охлаждения электродвигателей, очехление опорно-возращающих устройств и привод ручного тормоза, разъедините трубопроводы песочной и тормозной систем, отсоедините кабели тяговых электродвигателей, отсоедините привод скоростемера. Слейте смазку из опорно-возвращающих устройств, польстерных емкостей и резервуара моторно-осевых подшипников тяговых электродвигателей. Сожмите пружинные комплекты рессорного подвешивания технологическими болтами (см. Рисунок 9).

Поднимите на домкратах раму и кузов тепловоза до выхода шкворня из гнезда шкворневой балки и выкатите тележки. Установите выкаченную тележку на специальный стенд для разборки. Застопорите буксы колесных пар от проворачивания и осевого смещения. Снимите соединительные брезентовые рукава с каналов охлаждения тяговых электродвигателей и очехление опорно-возвращающих устройств.

Отсоедините предохранительные тросы, расшплинтуйте и снимите винтовые тяги 11 рычажной передачи тормоза (Рисунок 10).

Снимите кожуха 3 (см. Рисунок 9) гасителей колебаний, крышки 5, пружины 7 и вкладыши 6. Расшплинтуйте, отверните гайки 14, отсоедините тяги 12 от крышек букс и выведите поршни 4 с тягами из корпусов гасителей колебаний. Отсоедините тяги от поршней. С помощью отжимного болта выведите вкладыши 21 из кронштейнов гасителей.

Рисунок 10- Схема рычажной передачи тормоза:

1, 12 - рычаги подвесок тормозных колодок; 2 - колодка тормозная; 3 - цилиндр тормозной; 4- балансир ручного тормоза; 5-стяжка; 6-вилка верхняя; 7-триангель; 8-балансир горизонтальный; 9 - шток тормозного цилиндра; 10 - трос; 11 - тяга; 13 - скоба; 14 - охранная труба; 15- втулка; 16- гайка; 17 - пружина.

Расконтрите и выверните болты крепления нижних поводков к раме и буксам, а также болты крепления верхних поводков к буксам. Выведите с по­мощью приспособления (Рисунок 11) поводки из гнезд рамы и букс. Поднимите раму тележки, переставьте ее на стенд для окончательной разборки. Отверните болты крепления верхних поводков к раме тележки, выведите поводки из гнезд.

Расконтрите и выверните болты крепления опорно-возвращающих устройств. Снимите опорно-возвращающие устройства с рамы тележки.

Последовательной разборкой шарнирных узлов снимите все детали рычажной передачи тормоза. Разберите соединения тормозного трубопровода и отсоедините его от рамы тележки и тормозных цилиндров. Гайки крепления отверните и снимите тормозные цилиндры. Расшплинтуйте и выньте валики узла подвески тяговых двигателей, выньте стержни пружинной подвески. Комплект пружин сожмите, снимите подвеску, после чего отверните гайки стяжных болтов и полностью разберите подвеску.

Рисунок 11- Букса поводковая, приспособление для демонтажа поводков:

1-кольцо лабиринтное; 2, 16-болты; 3, 9-крышки задняя и передняя; 4-корпус буксы; 5, 8 - роликовые подшипники; 6, 7 - кольца дистанционные; 10 - кронштейн; 11 - шариковый подшипник упорный; 11, 17 - кольца; 13-упор; 14-амортизатор; 15- пружина: 18 - пробка отверстия для пополнения консистентной смазки в буксу; 19 - нитка шелковая; 20, 27 - шайбы наружная и внутренняя; 21-торцовый амортизатор; 22 - штифт; 23 - втулка; 24-полукольцо упорное разъемное;25-валик короткий; 26-поводок; 28 - втулка резиновая; 29-валик длинный; 30 - полукольцо дистанционное

Ремонт подвесок тяговых электродвигателей производите в соответствии с инструкцией ВТЗ ТЭ.ОО.ОО.ООО.Д32.

При необходимости смены одного колесно-моторного блока на скатоопускном устройстве выполняйте в следующем порядке:

1) ослабьте болты крепления крышки осевого упора буксы примерно на 20 мм;

2) отсоедините тормозную продольную винтовую тягу от рычагов и охранных тросов;

3) отсоедините гаситель колебаний от крышки буксы;

4) отсоедините верхний поводок от буксы, а нижний - от рамы тележки (или совсем его снимите);

5) стяните технологическими болтами с шайбами пружинные комплекты рессорного подвешивания;

6) отсоедините электрические кабели тягового электродвигателя;

7) отсоедините рукава подвода воздуха для охлаждения тягового электро­двигателя;

8) стяните болтами подвеску тягового электродвигателя;

9) выкатите колесно-моторный блок.

При выкатке колесно-моторного блока не допускайте потери регулировочных прокладок во избежание нарушения регулировки рессорного подвешивания.

Разборка колесно-моторного блока. Установите колесно-моторный блок на подставку колесной парой вверх (допускается разборка в рабочем положении). Расшплинтуйте и выверните болты 11 (см. Рисунок 6), затем расшплинтуйте и отпустите гайки 10. Снимите кожух и слейте из него смазку. Очистите от загрязнений, промойте и осмотрите. При наличии трещин в кожухах заварите их, поправьте стенки и накладки. Проверьте расстояние между боковыми стенками кожуха (должно быть 164 + 2,5 мм) и расстояние между внутренними накладками верхней половины кожуха (должно быть более или же равно 160мм).

Снимите крышку 20 (см. Рисунок 8), отсоедините шестеренный насос, снимите сетку 18 (рис. 12). Расшплинтуйте и выверните болты 25. Снимите кожух б, шестерню 13, отсоедините клапанную коробку 21 от корпуса 14. Очистите, промойте и осмотрите все детали. Про верьте корпус насоса и клапанную коробку на наличие трещин, при необходимости замените. Осмотрите шестерни насоса, при наличии сколов и трещин в зубьях замените. Проверьте суммарный торцовый зазор между торцами шестерен насоса и торцом клапанной коробки с помощью свинцовой пластины, устанавливаемой между клапанной коробкой и торцами шестерен. Разрешается восстановление до чертежного размера путем пришабровки торца клапанной коробки к корпусу насоса, при этом плотность прилегания по краске должна быть не менее 90%. Проверьте радиальный зазор между зубчатыми венцами шестерен насоса и его корпусом, допускается восстановление до чертежного размера путем нанесения полуды на корпус насоса. Проверьте диаметральный зазор между валиками шестерен и бронзовыми втулками, при наличии овальности валиков допускается их шлифовка. Втулки, ослабшие в посадке в корпусе насоса, а также изношенные по внутреннему диаметру, замените новыми. Запрессуйте втулки в корпус насоса с натягом 0,005-0,095 мм, после чего произведите развертку их внутреннего диаметра. Осмотрите шестерни привода насоса, при наличии изломов или трещин в зубьях, вмятин на поверхности каждого зуба площадью более 50 мм² и глубиной более 0,4 мм, износа по толщине зубьев более 2,0 мм, покрытия более 25% поверхности коррозийными язвами шестерни замените.

Рисунок 12- Насос шестеренный:

1-пробка; 2-кольцо уплотнительное; 3 - штифт; 4- шарик; 5-седло; 6 - кожух: 7-гайка; 8-шайба стопорная; 9, 12 - оси; 10 - шпонка: 11, 16 - втулки; 13, 19 - шестерни ведомая и ведущая; 14 - корпус насоса; 15-винт; 17, 23 - проволока; 18- сетка; 20 - шестерня ведомая; 31-коробка клапанная; 22, 25- болты; 24 - шайба.

После осмотра детали промойте и соберите насос. Установите собранный насос на крышку подшипника осевого и закрепите болтами.

Снимите крышки 4 (см. Рисунок 8), выньте пакеты фитилей польстерного устройства. Очистите от загрязнений механическую часть, промойте фитили и войлок, как описано выше.

Отсоедините и снимите подшипник осевой 1, придерживая верхние вкладыши от выпадания. Очистите от загрязнений и промойте польстерные емкости и резервуар керосином и протрите безворсовыми салфетками. Снимите колесную пару и нижние вкладыши. Обмойте колесную пару и отремонтируйте в соответствии с Инструкцией МПС по освидетельствованию и ремонту колесных пар. Осмотрите состояние шеек оси колесной пары, при обнаружении задиров отремонтируйте. Осмотрите состояние зубьев и проверьте надежность крепления ведущей шестерни шестеренного насоса на оси колесной пары.

Остучите легкими ударами молотка по нерабочей поверхности вкладыши моторно-осевых подшипников, при обнаружении трещин замените комплектно и расточите. Профиль расточки рабочих поверхностей вкладышей приведен на рис. 13, вариант 1. При отсутствии в депо необходимой оснастки допускается расточка вкладышей по варианту 2. Выпуск из ремонта колесно-моторных блоков с вкладышами, имеющими расточку, не соответствующую приведенной на рисунке, не допускается. Осмотрите состояние уплотнений вкладышей и при необходимости замените войлок.

Рисунок 13- Профиль расточки вкладыша

Проверьте диаметральный зазор между вкладышами моторно-осевых подшипников и шейкой оси колесной пары. Зазор определяйте как разность замеров диаметра вкладышей в средней их части и диаметра шейки оси колесной пары. Проверьте суммарный осевой разбег тягового электродвигателя на оси колесной пары путем замеров расстояния между втулками на колесной паре и торцами буртов вкладышей, установленных на тяговом электродвигателе.

Для предотвращения забоин шеек оси (при снятых МОП), шейки под моторно-осевые подшипники закройте накладками.

Разборку и ремонт буксового узла производите в соответствии с требованиями Инструкции по содержанию и ремонту узлов с подшипниками качения локомотивов и моторвагонного подвижного состава.

Расшплинтуйте и отверните гайки 14 (см. Рисунок 6), выньте болты 22 из втулок 13. Снимите стопорные пружинные кольца 21 с упругих элементов 16, 31 (с наружных сторон тарелок 15, 27). Проверьте наличие меток (клейм и стрелок) взаимного положения тарелок и ступицы, в случае отсутствия нанесите метки. Вверните четыре технологических болта в соответствующие отверстия (предназначенные для съема) тарелки 27 и отожмите тарелку болтами от ступицы 12. Снимите тарелку и повесьте ее на среднюю часть колесной пары. Снимите стопорные пружинные кольца 21 (со всех упругих элементов), расположенные между снятой тарелкой 27 и зубчатым венцом 19. Вывесьте зубчатый венец 19 тросом на кране или тали и, слегка покачивая венец 19, выберите ролики 30 (при этом не допускайте их падения и соударения). Снимите зубчатый венец (вместе с мягкими упругими элементами) и сдвиньте его к средней части оси, снимите оставшиеся стопорные кольца с мягких упругих элементов и выньте элементы с зубчатого венца. Выньте жесткие упругие элементы с тарелки 15. Тарелку 15 и втулки 13 демонтируйте только в случае необходимости их ремонта или замены.

Работавшие ролики 30 раскомплектовывать не рекомендуется. В случае необходимости рекомендуется заменять комплектно на новые. При необходимости единичной замены допускается подобрать из числа работавших, при этом диаметр ролика не должен выходить за пределы фактических диаметров роликов в комплекте. Равномерность роликов по диаметру должна быть не более 0,05 мм в комплекте.

Разборка опорно-возвращающего устройства. Отверните болты 7 (Рисунок 14). Снимите крышку 6, резинометаллические элементы 12, опоры 8, 5, обойму 17 вместе с роликами 3. Отверните болты 19 и отсоедините опору 2 от корпуса 1.

Промойте детали в чистом керосине (кроме резинометаллических элементов). Комплекты резинометаллических элементов проверьте на прессе. Нагружайте плавно, без рывков, при достижении нагрузки 107,8±0,49 кН (11 000±50) кгс выдержите в течение 3 мин, - после чего замерьте в трех местах через 120 °. Высота комплекта должна быть в пределах 261 + 7 мм. На одну тележку устанавливайте элементы с разностью по размеру К (см. Рисунок 14) не более 1 мм. Размер К выдерживайте подбором регулировочных шайб 14. Наибольшая толщина регулировочных шайб 7 мм. Контролируйте до установки на тележку. К эксплуатации допускаются резинометаллические элементы, имеющие отслоение резины по окружности не более 50%.

Рисунок 14- Опорно-возвращающее устройство:

1 – корпус; 2,5,8,13 – опоры; 3 – ролик; 4 – втулка; 6 – крышка; 7,19 – болты; 9 – хомут; 10 – рама тепловоза; 11 – стакан; 12 – элемент резинометаллический; 14 – шайба регулировочные; 15 – чехол; 16,18 – пробки; 17 – обойма; 20 – рама тепловоза.
