Алюминий и его сплавы

Алюминий и его сплавы по масштабам производства и примене­ния в промышленности занимают одно из первых мест.

Плотность алюминия равна 2,7, температура плавления 658°С, хорошо поддается сварке, прокатке, ковке и другим механическим операциям. Механические свойства алюминия невысоки и в значи­тельной степени зависят от характера термической обработки. ПДК в воде 0,04 мг/л.

Стандартный электродный потенциал алюминия для реакции
А1³⁺+3е ↔ А1 равен -1,66 В, т.е. он является достаточно актив­ным металлом. Однако алюминий обладает высокой коррозионной стойкостью во многих агрессивных средах благодаря склонности к пассивированию.

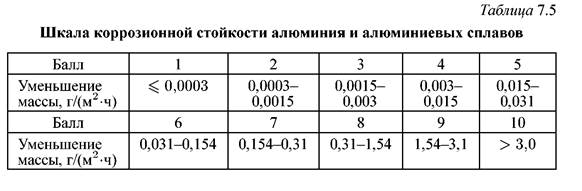

Коррозионная стойкость металлов оценивается десятибалльной шкалой (ГОСТ 13819-68). В случае равномерного разрушения ме­талла скорость коррозии определяют по уменьшению массы метал­ла после удаления продуктов коррозии. Эти сведения для алюминия приведены в табл. 7.5.

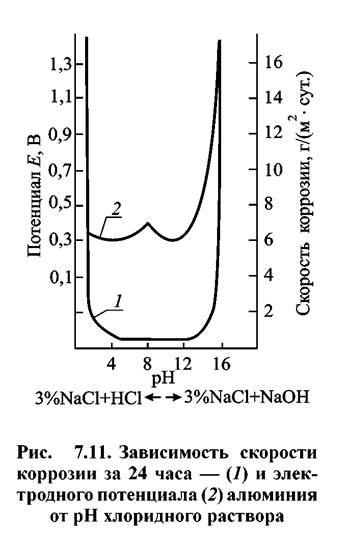

В пассивном состоянии поверхность алюминия покрыта плен­кой, состоящей из Al₂O₃ или Αl₂Ο₃Ή₂Ο толщиной от 5 до 100 нм в зависимости от условий эксплуатации. Пленка на алюминии обла­дает хорошим сцеплением с металлом и удовлетворяет требованию сплошности. Поэтому коррозионная стойкость алюминия во многом определяется величиной рН раствора (рис. 7.11). Пленка на алю­минии образуется при рН = 3-9. Алюминий стоек в атмосферных
условиях и в средах, содержащих H₂S, SO₂, NH₃, в воде при нагре­вании.

В нейтральных растворах солей коррозия алюминия зависит от природы аниона. Галоидные ионы разрушают оксидную плен­ку. Причем ионы F^- и С1^- оказывают более сильное разрушающее действие, чем ионы Вг^- и J^-.

Стойкость алюминия высока в рас­творах солей, обладающих окислительными свойствами, таких как хромокислые и азотнокислые. Поэтому алюминий применяют в про­изводстве аммиачной селитры и капралактама.

Коррозионная стойкость алюминия велика в концентрированных растворах азотной и серной кислот, которые обладают высокими окислительными свойствами.

При высоких концентрациях HNO₃ коррозионная стойкость алю­миния выше, чем нержавеющей стали марки 12Х18Н9. Поэтому алюминий используется в произ­водстве концентрированной азот­ной кислоты по методу прямого синтеза.

Средние концентрации серной кислоты опасны для алюминия. Но он стоек в разбавленной и концен­трированной H₂SO₄ при 20°С, а в олеуме — при температурах до 200 °С. Это позволяет использовать алюминий в производстве олеума и хлорсульфоновой кислоты.

В фосфорной и уксусной кисло­тах, а также во многих органиче­ских средах алюминий при комнат­ной температуре устойчив.

Сильное влияние на разрушение алюминия и его сплавов оказы­вает капельножидкая и парообразная ртуть. Достаточно непродол­жительного контакта алюминия со ртутью, чтобы он начал быстро разрушаться в жидких средах, а иногда и во влажной атмосфере. Как показали исследования американских специалистов, коррозию алюминия в уксусной кислоте вызывает присутствие ртути в кон­центрации 0,000004 масс.%.

В производстве формальдегида из алюминия (чистота ~ 99,5 %) изготавливают реакторы, дистилляционные колонны, теплообмен­ники. Алюминиевые колонны для разделения формальдегидных рас­творов работают под давлением от 0,01 до 0,05 МПа. Для аппаратов с большим давлением употребляют сплав, легированный (в %): 3,5 Mg; 0,25 Сг; 0,1 Си; 0,1 Μη; 0,2 Ζη; 0,45 Fe + Si. Срок службы этого сплава, так же как и чистого алюминия оценивают в 10 лет.

Сернистые соединения в газовых средах на алюминий не дей­ствуют. Поэтому алюминий применяют при изготовлении аппаратов для вулканизации каучука и переработки сернистых нефтей.

Сухой хлористый водород и газообразный NH₃ так же не дей­ствуют на алюминий. В щелочах защитная пленка на алюминии рас­творяется, коррозия протекает с водородной деполяризацией.

Коррозионная стойкость алюминия зависит во многом от наличия примесей в его составе. При необходимости иметь алюминий мак­симальной коррозионной устойчивости, применяемый для изготов­ления химической аппаратуры и плакирующего материала, следует использовать алюминий высокой чистоты, например, марки АВ1 иAB2 с содержанием алюминия 99,90% и 99,85% соответственно, или, в менее ответственных случаях, марки А00 и АО с содержанием алюминия 99,7 % и 99,6 % .

Сплавы алюминия — дюралюмины — содержат: (2,0-7,0) % Сu; (0,4-1,8)% Mg; (0,3-0,9)% Μn (марки Д1, Д6, Д8, Д16, Д20).

Сплавы алюминия — силумины — имеют состав: (0,8-13,0)% Si; (0,2-4,5)% Сu; (0,5-13)% Mg (марки АЛИ, АЛ13, АЛ20, АЛ25).

Дюралюминий обладает высокой механической прочностью и низкой коррозионной устойчивостью. Его применяют в химической промышленности, защищая от коррозии плакированием чистым алю­минием.

Силумины обладают хорошими литейными свойствами и кор­розионной стойкостью в окислительных средах. Их поверхностный защитный слой состоит из Al₂O₃ и SiO₂. Однако эти пленки разру­шаются в щелочах и в плавиковой кислоте:

Добавление марганца или магния в алюминиевомедный сплав улучшает его механическую прочность и коррозионную устойчи­вость. Эти сплавы под названием магналии содержат от 4 до 12% Mg, до 1 % Μn и иногда 0,1 % Ti (марки АМц и АМг) и сочетают в себе высокие механические и противокоррозионные свойства.

Сплавы на основе алюминия нестойки при контакте со многи­ми металлами и сплавами. Особенно опасен контакт с медью и ее сплавами, а также с железом и сплавами на его основе.

Дата добавления: 2015-07-26; просмотров: 328; Нарушение авторских прав

Мы поможем в написании ваших работ!
