Повышающий ИСН

Читайте также:
  1. Массаж, повышающий физические качества (обычно бывает частным).

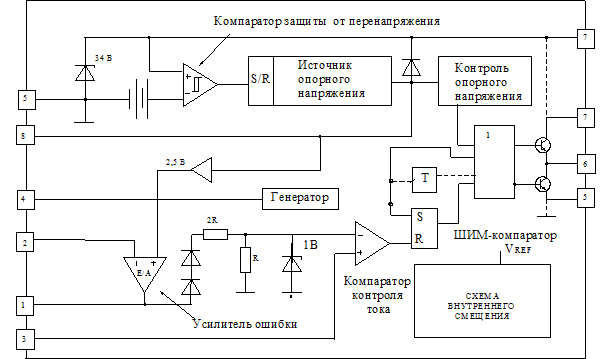

Рис. 53



Микросхема UC3843 предназначена для построения на ее основе стабилизированных импульсных источников питания (ИП) с широтно-импульсной модуляцией (ШИМ). Мощность выходного каскада ИС невелика, а амплитуда выходного сигнала может достигать напряжения питания микросхемы. В качестве ключа совместно с этой ИС применяется n-канальный МОП транзистор.

Рассмотрим назначение выводов ИС для наиболее часто встречающегося восьмивыводного корпуса (рис. 53).



1. Выход усилителя ошибки: этот вывод подключен к выходу усилителя ошибки компенсации. Для нормальной работы ИС необходимо скомпенсировать амплитудно-частотную характеристику (АЧХ) усилителя ошибки, с этой целью к указанному выводу обычно подключается конденсатор емкостью около 100 пФ, второй вывод которого соединен с выводом 2 ИС.

2. Вход обратной связи: напряжение на этом выводе сравнивается с образцовым, формируемым внутри ИС. Результат сравнения модулирует скважность выходных импульсов, стабилизируя, таким образом, выходное напряжение ИП.

3. Сигнал ограничения тока: данный вывод должен быть присоединен к резистору в цепи истока ключевого транзистора (КТ). При повышении тока через КТ (например, в случае перегрузки ИП) напряжение на этом резисторе увеличивается и, после достижения порогового значения, прекращает работу ИС и переводит КТ в закрытое состояние.

4. Вывод, предназначенный для подключения времязадающей RC-цепочки.

Рабочая частота внутреннего генератора устанавливается подсоединением резистора R к опорному напряжению и конденсатора C (как правило, емкостью около 3 000 пФ) к общему выводу. Эта частота может быть изменена в достаточно широких пределах, сверху она ограничивается быстродействием КТ, а снизу – мощностью импульсного трансформатора, которая падает с уменьшением частоты. Практически частота выбирается в диапазоне 35...85 кГц, но иногда ИП нормально работает и при значительно большей или значительно меньшей частоте. Следует заметить, что в качестве времязадающего должен применяться конденсатор с возможно большим сопротивлением постоянному току.

5. Общий вывод: Следует заметить, что общий провод ИП ни в коем случае не должен быть соединен с общим проводом устройства.

6. Вход питания ИС: Рассматриваемая ИС имеет некоторые весьма существенные особенности.

7. Выход ИС: подключается к затвору КТ через резистор или параллельно соединенные резистор и диод (анодом к затвору).

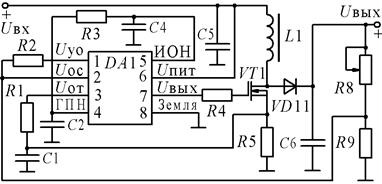

На рис. 54 приведена типовая схема UC 3843

Рис. 54

Основные технические характеристики микросхем этой серии:

· Входное напряжение, В..................................................................8 - 16

· Выходное напряжение, В........................................................................5

· Амплитуда пульсаций выходного напряжения, мВ.........................100

· Максимальный ток нагрузки, А...................................................................10

· Частота преобразования, кГц…..........................................................100

· Среднее значение КПД при максимальном токе нагрузки, %..........90
