Импульсные стабилизаторы напряжения на ИС UС3843

Читайте также:
  1. Автоматическое регулирование напряжения трансформаторами с РПН
  2. АЦП с преобразованием напряжения в частоту (ПНЧ)
  3. Влияние формы кривой напряжения на величину потерь в стали
  4. Внешние и внутренние силы.Напряжения. Метод сечений
  5. Вспышка не замечена, напряжения на КР нет.
  6. Выбор ограничителей перенапряжения
  7. Выбор трансформаторов напряжения
  8. Выражение условия совместности деформаций через напряжения
  9. Действующие значения силы тока и напряжения. Работа и мощность переменного тока.
  10. Для задания диапазона преобразования в схеме необходим источник опорного напряжения (Vион), который задает, какому уровню входного напряжения соответствует выходное значение.

Датчик тока - резистор R6, включенный между накопительным дросселем и сглаживающим фильтром. Для регулирования порога срабатывания параллельно ему подключен делитель напряжения, состоящий из переменного резистора R8 и постоянного R7, который ограничивает верхний предел регулирования. С движка переменного резистора R8 напряжение подают на не инвертирующий вход компаратора узла защиты.

Сопротивление переменного резистора R8 целесообразно выбрать в пределах 47-330 Oм. Затем по известным формулам для делителя напряжения несложно определить и сопротивление резистора R7, устанавливающего максимальный ток защиты: R7 = RUвых/(Iн×R6 - Uвых), где Uвых - выходное напряжение делителя (входное напряжение компаратора), Iн - ток нагрузки. Для уменьшения потерь мощности датчик тока выполнен с минимальным сопротивлением (0,01 Ом): при максимальном токе нагрузки 3 А рассеиваемая мощность составляет всего 90 мВт. Но в этом случае минимально и падение напряжения на датчике - при токе 3 А оно равно 30 мВ, а при 100 мА - 1 мВ. Из-за небольшого напряжения на датчике тока провода, идущие к переменному резистору R8, целесообразно взять экранированными. Экран следует соединить с общим проводом устройства.

Дроссели L1, L2 выполнены на кольцевых магнитопроводах К20H12H6 из феррита М3000НМ. Алмазной ножовкой в кольцах пропиливают зазор, в который для сохранения механической прочности на сжатие вклеивают прокладку из немагнитного материала, например стеклотекстолита. Кольцо обматывают лентой из фторопласта, лакошелка или изоляционной ленты. При максимальном токе нагрузки 3 А сечение провода должно быть не менее 0,75 мм². Работать с таким проводом неудобно, к тому же из-за поверхностного эффекта будет снижаться эффективное сечение. По указанным причинам применен не одиночный провод, а жгут, свитый из 9 проводов ПЭВ 0,35. Вместо числа витков удобнее пользоваться другим критерием - длиной жгута, равной 1,5 м. Изготовленный жгут наматывают до полного заполнения «окна», оставшуюся часть обрезают. Ориентировочные значения индуктивности дросселей - 180...250 мкГн.

При токе нагрузки 1,5 А микросхему DА1 необходимо снабдить теплоотводом площадью 5 см².

Для стабилизаторов с выходным током не более 1 А можно применить микросхему LM2575, имеющую максимально допустимый ток 1 А. Остальные ее характеристики соответствуют LМ2576. В этом случае можно применить диод VD7 с меньшим допустимым прямым током, например, 1N5217, 1N5819, 11DQ06.

Узел токовой защиты собран на сдвоенном ОУ LМ358 [сделть ссылку - на лаб. раб., когда она выйдет из печати].

Проблема увеличения КПД источников питания особенно актуальна для преобразователей большой мощности с низким выходным напряжением (3...5 В). Ее удалось решить применением современных зарубежных элементов: специализированной микросхемы управления; диодов с малым падением напряжения и временем восстановления; полевых транзисторов с низким сопротивлением в открытом состоянии.

3.5.1. импульсный стабилизатор напряжения с защитой от перегрузки
по току и с повышенным КПД [17]

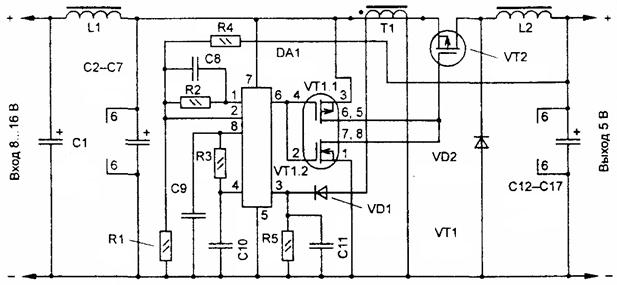

Схема мощного импульсного стабилизатора показана нарис. 52

Рис. 52



На рис. 52 приведены значения элементов: С1 = 33 мк´20 В; С2 – С7 = 33 мк´20 В; С8 = 100; С9 = 1 мк; С10 = 0,01 мк; С11 = 1000; С12 – С17 = 150 мк´6,3 В; R1 = 2,4 к; R2 = 150 к; R3 = 1 к; R4 = 2,4 к; R5 = 16, DA1 = UC3843; VD1 = КД5222Б; VD2 = 25СТQ035; VT1 = IRF7309; VT2 = IRF4905.

Основные технические характеристики

· Входное напряжение, В……...........…..........................................8…16

· Выходное напряжение, В………….......................................................5

· Максимальный ток нагрузки, А….......................................................10

· Амплитуда пульсаций выходного напряжения, мВ, не более…....100

· Нестабильность выходного напряжения при изменении входного напряжения, тока нагрузки и температуры окружающей среды, %, от номинального значения………………….…….....................................2

· Интервал рабочей температуры окружающей среды, °С…..-10…+70

· Частота преобразования, кГц…….....................................................100

· Среднее значение КПД при максимальном токе нагрузки во всем интервале изменения входного напряжения, % ................................90

В стабилизаторе применена управляющая микросхема UС3843 фирмы UNITROUD СОRР.

Микросхема UС3843 имеет в своем составе узел запуска, который при напряжении питания более 7,5...8 В (вывод 7) переводит все узлы из режима ожидания в рабочее состояние. При этом источник образцового напряжения (вывод 8) вырабатывает стабилизированное напряжение 5 В, а задающий генератор (вывод 4) - пилообразное напряжение, частоту и соотношение времени нарастания и спада которого определяют номиналы элементов R3 и С10. Выходной мощный буферный усилитель (вывод 6) формирует управляющее напряжение прямоугольной формы амплитудой, чуть меньшей напряжения питания микросхемы. Его частота, длительность импульса и паузы совпадают с аналогичными параметрами пилообразного напряжения задающего генератора.

Микросхема управления реализует широтно-импульсный способ стабилизации выходного напряжения. Для этого в ее состав включен узел сравнения на ОУ, на один вход подают часть образцового напряжения (2,5 В), а на другой - часть выходного с резистивного делителя напряжения R1R4. Элементы R2С8 - корректирующая цепь этого усилителя. Во время регулирования длительность выходного импульса начинает уменьшаться по сравнению с исходной, как только напряжение на выводе 2 микросхемы превысит значение 2,5 В. Частота же импульсов остается постоянной.

Для защиты стабилизатора от перегрузки по току в микросхеме предусмотрен быстродействующий компаратор. На один из его входов подано образцовое напряжение 1 В от встроенного источника, а на другой (вывод 3) - напряжение, пропорциональное току, протекающему через открытый транзистор VТ2. Это напряжение формирует трансформатор тока ТV1, первичная обмотка которого включена последовательно с транзистором VТ2. Когда он находится в открытом состоянии, через вторичную обмотку трансформатора, диод VD1 и резистор R5 протекает ток, меньший тока первичной обмотки в k раз, где
k = W2/W1 - коэффициент трансформации ТV1. Таким образом, на резисторе R5 формируется напряжение, точно повторяющее форму тока транзистора VТ2, мгновенное значение которого в каждый момент времени определяется из выражения: UR5 = IVT2R5/k.

В начале каждого периода управляющее выходное напряжение микросхемы открывает транзистор VT2, а при достижении напряжения на выводе 3 значений 1 В происходит его принудительное закрывание. Во время перегрузки стабилизатора этот процесс происходит каждый период, препятствуя тем самым увеличению тока через транзистор VТ2, а значит, и через нагрузку. IRF4905 - р-канальный полевой транзистор фирмы INTERNATIONAL RECTIFIER. Его сопротивление в открытом состоянии - около 20 мОм, а задержка при открывании и закрывании - менее 0,1 мкс. Такие характеристики он приобретает только при управлении от мощного импульсного усилителя, обеспечивающего большой (в несколько А) ток перезарядки емкости затвор–исток и затвор-сток. В рассматриваемом стабилизаторе напряжения этот усилитель выполнен на транзисторах VT1.1, VТ1.2 микросборки. Кроме того, он инвертирует управляющий сигнал, вырабатываемый микросхемой.

Выходной сглаживающий фильтр образуют конденсаторы С12-С17. Их число (шесть) и выбор типа достаточны для качественной фильтрации выходного напряжения без дополнительного высокочастотного фильтра.

Входной П-образный фильтр необходим для подавления высокочастотных помех, возникающих из-за импульсного характера потребляемого стабилизатором тока.

Уменьшить коммутационные потери с одновременным повышением КПД стабилизатора стало возможным благодаря использованию в качестве VD2 диода Шоттки с малым падением напряжения и временем восстановления около 0,05 мкс.

Устройство выполнено на стандартных элементах, за исключением моточных. Дроссель L1 намотан на кольце К10H6H4,5 из пермаллоя МП140 и содержит 5 витков в 6 проводов ПЭВ 0,5, уложенных равномерно по всему периметру кольца. Дроссель L2 выполнен на кольце К19H11H4,8 из того же материала и содержит 12 витков в 10 проводов того же диаметра. Трансформатор Т1 намотан на кольце К10H6H3 из феррита 2000НМ1. Вторичная обмотка WII выполнена проводом ПЭВ 0,2 и содержит 200 витков, равномерно уложенных по всему периметру кольца. Первичная обмотка представляет собой провод, проходящий через отверстие кольца, концы которого соединяют соответственно плюсовой вывод конденсаторов С2 - С7 и исток транзистора VТ2. При подключении трансформатора необходимо тщательно соблюдать правильную фазировку обмоток.

Для качественной фильтрации высокочастотных помех применены безвыводные танталовые конденсаторы (С1 - С7, С12 - С17) в корпусе D (конденсаторы для поверхностного монтажа) фирм NЕС, NICHCON, ТDК и др. Из отечественных подойдут оксидные конденсаторы К53-28, К53-25, К53-22. Правда, конденсаторы последних двух типов необходимо герметизировать после установки.

К особенностям работы микросхемы DА1 относится тот факт, что она не «любит» работать при значениях скважности управляющих импульсов менее 2, т е. низком напряжении питания. Это проявляется в том, что пары импульсов соседних периодов имеют разную, но постоянную при данном напряжении питания длительность. Фактически же это означает, что форма пульсаций выходного напряжения получит еще одну огибающую на частоте вдвое ниже частоты работы задающего генератора. Такую особенность можно устранить подключением между выводами 3 и 4 микросхемы последовательной цепи из резистора сопротивлением 0,1...2 кОм и конденсатора емкостью 1000...10000 пФ. Однако частота этих «паразитных» колебаний высока, практически не увеличивает амплитуду пульсаций выходного напряжения и никак не влияет на динамические свойства стабилизатора в целом.

Импульсный стабилизатор необходимо смонтировать на печатной плате с короткими и широкими проводниками. Чем меньше будет ее размер, тем меньше станут наведенные помехи, которые в большой степени определяют устойчивость работы устройства в целом. Транзистор VТ2 и диод VD2 устанавливают на теплоотводе с эффективной площадью поверхности не менее 100 см², причем для уменьшения наведенных помех указанные элементы следует установить через изолирующие прокладки, а сам теплоотвод электрически соединяют с минусовым выводом конденсаторов С2 -С7. Правый по схеме вывод дросселя L2 следует соединить с плюсовым выводом конденсатора С12, а правый по схеме вывод резистора R14 - с плюсовым выводом конденсатора С17.
С него же подают выходное напряжение на нагрузку. Макет стабилизатора был изготовлен на двухсторонней печатной плате размерами 60H90 мм и толщиной 2 мм. С верхней стороны платы размещены «высокие» элементы: дроссели, трансформатор, микросхема, а с «нижней» - фильтрующие танталовые конденсаторы, транзисторная сборка VТ1, транзистор VТ2 и диод VD2 фланцами наружу. Через шесть отверстий, расположенных равномерно по периметру, плата привинчена к алюминиевой пластине-теплоотводу таких же, как и плата, размеров и толщиной 3 мм. Для эффективного охлаждения стабилизатор установлен вертикально.
