Измерение влажности

Чувствительные элементы, у которых в зависимости от влажности изменяются некоторые свойства, используются в измерительных преобразователях влажности.

Относительной влажностью считается отношение текущей концентрации водяного пара и концентрации насыщенного пара при данной температуре. Абсолютной влажностью считается массовое содержание воды в воздухе. Измерители влажности по принципу действия подразделяются на:

1. абсорбционные;

2. емкостные;

3. электрохимические.



В абсорбционных датчиках чувствительный элемент использует свойства определенных химических соединений абсорбции (поглощения) влаги, содержащейся в окружающем воздухе. К таким веществам относятся хлористый литий (LiCl), серная кислота (H2SO4), силикогель.

При построении абсорбционных датчиков используются два основных принципа:

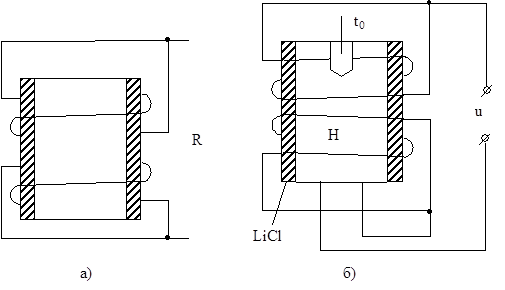

1. Преобразование влажности в сопротивление приповерхностного слоя абсорбционного материала. На основе этого принципа строятся датчики прямого преобразования (рис.1.8,а). Они очень недолговечны, т.к. абсорбент испаряется.

2. Обычно абсорбционные датчики строятся на основе использования обратной точки росы (рис.1.8,б).

Емкостные датчики являются более точным средством измерения влажности. Они строятся на основе измерения изменения емкости воздушного конденсатора. Изменение емкости происходит вследствие изменения концентрации влаги в воздухе. Изменение влажности воздуха от 0% до 100% изменяет диэлектрическую проницаемость среды примерно на 1%. Емкостные датчики определяют массовое содержание влаги в среде. Для получения сигнала об относительной влажности выходной сигнал должен быть пронормирован температурой окружающей среды в соответствии с психрометрической таблицей.

Рис. 13.15
