Фрикционные молоты с доской

Молоты с механическим приводом.

К молотам с механическим приводом относятся фрикционные молоты с доской, фрикционные молоты с ремнем, винтовые фрикционные молоты (прессы) и приводные механические (кривошипные) молоты.

На фрикционных молотах для подъема бабы используются силы трения. Падение бабы происходит под действием собственного веса. Таким образом, энергия удара фрикционного молота определяется весом падающих частей и высотой их падения. Падающие части включают либо жесткий элемент (молоты с доской), либо гибкий (молоты с ремнем).

Фрикционные молоты применяются для горячей штамповки и реже — для холодной штамповки листовых изделий из мягкой стали и цветных металлов.

У винтовых фрикционных молотов (прессов) баба соединена с винтовым шпинделем. Винт приводится во вращение электродвигателем при помощи двух дисков попеременно: один диск используется для опускания ползуна, а второй — для подъема. Эти машины применяют как для горячей, так и для холодной штамповки.

В приводных механических (кривошипных) молотах движение передается рычажной системой от электродвигателя через кривошип (эксцентрик) упругому элементу: резиновому, рессорному или пружинному. Упругий элемент отдает энергию молотовой бабе, ускоряя ее падение. Эти молоты применяют, как правило, для протяжки заготовок небольшого поперечного сечения, например при изготовлении подков, лезвий ножей, медицинского инструмента и т. п.

Молоты с доской строятся с весом падающих частей от 4,9 до 24,5 кн [0,5—2,5 Т]. Падающие части таких молотов состоят из бабы 2 (рис. 2.4) и доски 4, закрепленной в бабе при помощи плоского клина. Верхний конец доски помещен между двумя роликами.

1- станина, 2- баба, 3- привод, 4 - доска

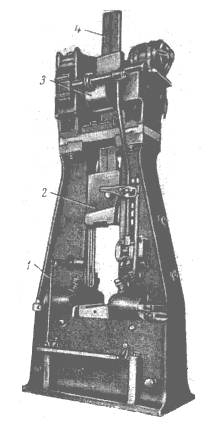

Рисунок 2.4 – Фрикционный молот с доской.

Вращаясь в разные стороны, ролики поднимают доску с бабой вверх. Когда подъем закончен, ролики раздвигаются, а доска схватывается (зажимается) тормозными колодками. Это положение соответствует держанию бабы на весу. Ролики должны раздвинуться раньше, чем баба достигнет крайнего верхнего (наивысшего) положения. В противном случае может произойти удар по головке молота. Управление роликами осуществляется через рас­пределительный меха­низм. Тормозные колодки приводятся в действие зажимным механизмом.

Сила удара зависит от того, насколько высоко поднялась баба, иными словами, от того, когда (раньше или позже) выключаются ролики. Отрегулировать момент выключения роликов можно только при остановленном молоте. Непосредственно во время работы изменить силу удара на молотах с доской нельзя. В этом их недостаток по сравнению с пневматическими и паровоздушными молотами.

Чтобы баба могла произвести удар, необходимо воз­действовать на педаль зажимного механизма. При этом тормозные колодки, связанные с педалью системой рыча­гов, раздвигаются. Если отпустить педаль сразу после нажатия, молот совершит одиночный удар. Если держать педаль нажатой, молот будет автоматически совершать последовательные удары.

Электродвигатель (иногда их ставят два — по числу роликов) устанавливается на специальных кронштейнах, подвешенных на пружинах, смягчающих сотрясения.

Передача от электродвигателя к роликам осущест­вляется в основном через редукторы двух типов: зубча­тый и клиноременный. Последний ввиду бесшумности и простоты конструкции предпочтительней.

Доска чаще других деталей выходит из строя. Удовлетворительным сроком службы ее считается 40—50 ч. Обычно применяются две доски, составленные по ширине. В качестве материала используют бук, клен, ясень. Между доской и бабой ставят резиновую прокладку, что увеличивает долговечность доски. Однако неправильная установка прокладки может ухудшить условия эксплуатации.
