Сварочные трансформаторы

Читайте также:
  1. Автотрансформаторы.
  2. Лекция 1 Однофазные трансформаторы
  3. Тема 2.1. Однофазные трансформаторы.
  4. Тема 2.3. Специальные трансформаторы.
  5. Тема 7. Трансформаторы

Работают в режиме, близком к режиму КЗ. Внешняя характеристика такого тр-ра имеет вид крутопадающей кривой. Это достигается последовательным включением во вторичную обмотку реактивной катушки с раздвижным сердечником. Уменьшая воздушный зазор в сердечнике реактивной катушки, увеличивают индуктивное сопротивление, в результате чего уменьшается ток электрической дуги. Следовательно, изменяя воздушный зазор можно регулировать сварочный ток.

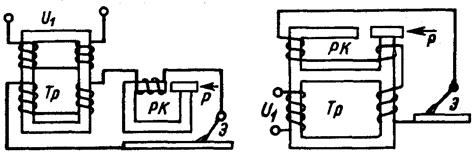

Рис.2.5. Сварочные трансформаторовы.

Тр– трансформатор; РК– реактивная катушка с раздвижным сердечником; Э– электрод; Р– регулировка сварочного тока
