ГИДРАВЛИЧЕСКИЕ ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ

Читайте также:
  1. АККУМУЛИРУЮЩИЕ ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ
  2. БИОЭЛЕКТРИЧЕСКИЕ ЯВЛЕНИЯ
  3. Гидравлические вяжущие вещества
  4. Гидравлические прессы
  5. Гидравлические прессы.
  6. Гидравлические приводы
  7. Гидравлические сопротивления
  8. Гидравлические турбины.
  9. Дуговые электрические печи.

Основой изучения работы ГЭС, преобразующих энер­гию воды в электрическую энергию, является наука, на­зываемая гидравликой; она включает в себя гидростати­ку, изучающую равновесие жидкостей, и гидродинамику, изучающую движение жидкостей.

Мощность потока воды, протекающего через некото­рое сечение — створ, определяется расходом воды Q, вы­сотой между уровнем воды в верхнем по течению бас­сейне (верхнем бьефе) и уровнем воды в нижнем по те­чению бассейне (нижнем бьефе) в месте сооружения
плотины. Разность уровней верхнего и нижнего бассей­нов называется напором. Мощность потока в створе (кВт) можно определить посредством расхода (м3/с) и
напора (м):

P=9,81QH.

В двигателях ГЭС можно использовать только часть мощности потока воды в створе из-за неизбежных потерь мощности в гидротехнических сооружениях, турбинах и генераторах, учитываемых коэффициентом полезного действия η. Таким образом, приближенно мощность ГЭС

P=9,81QHη.

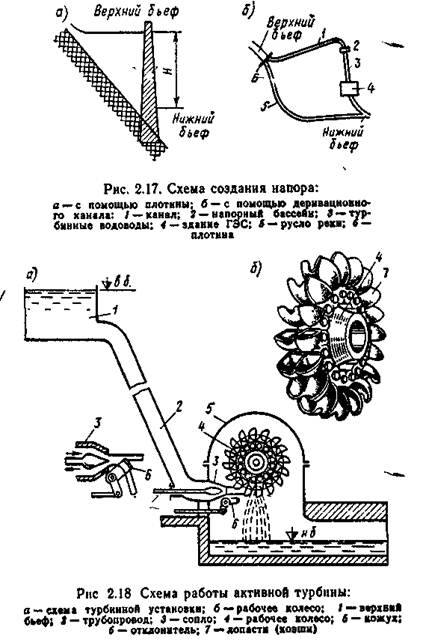

Напор Н увеличивают на равнинных реках с помощью плотины (рис. 2.17, а), а в горных местностях строят спе­циальные обводные каналы, называемые деривационны­ми (рис. 2.17, б)

В гидравлических турбинах преобразуется энергия воды в механическую энергию вращения вала турбины. Турбина называется активной, если используется дина­мическое давление воды, и реактивной, если использует­ся статическое давление при реактивном (см. рис. 2.11) эффекте.

В ковшовой активной турбине_(рис. 2.18, а) * по­тенциальная энергия гидростатического давления в су­живающейся насадке — сопле — полностью превращает­ся в кинетическую энергию движения воды.(Рабочее ко­лесо турбины выполнено в виде диска, по окружности которого расположены ковшеобразные лопасти (рис. 2.18, б). Вода, огибая поверхности лопастей, меняет на­правление движения. При этом возникают центробежные силы, действующие на поверхности лопастей, и энергия движения воды преобразуется в энергию вращения ко­леса турбины.

Если скорость движения воды, вытекающей из турби­ны, равна нулю, то вся кинетическая энергия воды, не считая потерь, превращается в механическую энергию турбины.

Внутри сопла расположена регулирующая игла (рис. 2.18), перемещением которой меняется выходное сечение сопла, а следовательно, и расход воды.

В реактивной гидравлической турбине на лопа­стях рабочего колеса преобразуется как кинетическая, так и потенциальная энергия воды в механическую энер­гию турбины. Вода, поступающая на рабочее колесо тур­бины, обладает избыточным давлением, которое по мере протекания воды по проточному тракту рабочего колеса. уменьшается. При этом вода оказывает реактивное давление на лопасти турбины и слагающая потенциальной энергии воды превращается в механическую энергию ра­бочего колеса турбины.

За счет кривизны лопастей изменяется направление потока воды, при котором, как и в активной турбине, кинетическая энергия воды в результате действия цен­тробежных сил превращается в механическую энергию турбины. Рабочее колесо реактивной турбины в отличие от активной полностью находится в воде, т. е. поток во­ды поступает одновременно на все лопасти рабочего ко­леса. Различные конструкции рабочих колес реактивных турбин показаны на рис. 2.19.

У радиально-осевых турбин лопасти рабочего колеса имеют сложную кривизну, поэтому вода, поступа­ющая с направляющего аппарата, постепенно меняет на­правление с радиального на осевое. Такие турбины ис­пользуют в широком диапазоне напоров от 30 до 600 м. В настоящее время созданы уникальные раднально-осевые турбины мощностью 700 МВт.



Пропеллерные турбины обладают простой конструкцией и высоким КПД, однако у них с изменени­ем нагрузки КПД резко уменьшается.

У поворотно-лопастных гидротурбин в отличие от пропеллерных лопасти рабочего колеса пово­рачиваются при изменении режима работы для поддер­жания высокого значения КПД.

Двухперовые турбины имеют спаренные ра­бочие лопасти, что позволяет повысить расход воды. Ши­рокое применение их ограничено конструктивными слож­ностями. Сложная конструкция свойственна также д и а-

тональным турбинам, у которых рабочие лопасти поворачиваются относительно своих осей.

Радиально-осевые турбины установлены на Братской, Красноярской ГЭС и др. Поворотно-лопастными турби­нами оборудованы Куйбышевская, Волгоградская, Кахов­ская и Кременчугская ГЭС и др.

На электрических станциях турбина и генератор свя­заны общим валом. Частоты их вращения не могут выби­раться произвольно. Они зависят от числа пар полюсов ротора генератора и частоты переменного тока, которая должна соответствовать стандартной. Кроме того, необ­ходимо учитывать, что при небольших частотах враще­ния турбины получаются громоздкими и дорогими. Что­бы получить скорости агрегатов, близкие к оптимальным, при больших напорах используют турбины с малыми значениями коэффициента быстроходности, а при не­больших напорах - с большими значениями этого ко­эффициента.

Разнообразие природных условий, в которых соору­жаются ГЭС, определяет разнообразие конструктивного исполнения турбин. Мощности турбин изменяются от не­скольких киловатт до 500 МВт, а частота вращения из­меняется от 16% до 1500 мин-1.

В последнее время стали применяться горизонтальные агрегаты (капсульные), в которых генератор заключен в герметичную капсулу, обтекаемую водой. КПД таких агрегатов выше (95—96%) благодаря лучшим гидравли­ческим условиям обтекания. Такими агрегатами обору­дованы, например, Киевская и Каневская ГЭС.

При сооружении ГЭС обычно решают комплекс на­роднохозяйственных задач, в который помимо выработки электрической энергии входит регулирование стока воды и улучшение судоходства реки, создание орошаемых мас­сивов, развитие энергоемких производств, использующих местное сырье, и т. д.

На равнинных реках ГЭС с плотинной схемой концен­трации напора разделяются на два типа: русловые и приплотинные. При напоре до 30 м здание станции, как и плотина, воспринимает напор и располагается в русле реки (рис. 2.20, а). Такие ГЭС называются русловыми. Так как с ростом напора увеличивается объем строи­тельных работ по сооружению зданий русловых гидро­электростанций, то при напорах, превышающих 25—30 м, здание станции помещается за плотиной (рис. 2.20, б). Такие ГЭС называются приплотинными. На них весь на­пор воспринимается плотиной.

В настоящее время на равнинных реках сооружают станции, напор которых достигает 100 м, например на Братской ГЭС, построенной на Ангаре, и на Асуанской ГЭС, построенной в Египте.

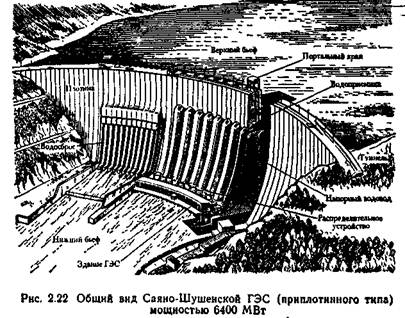

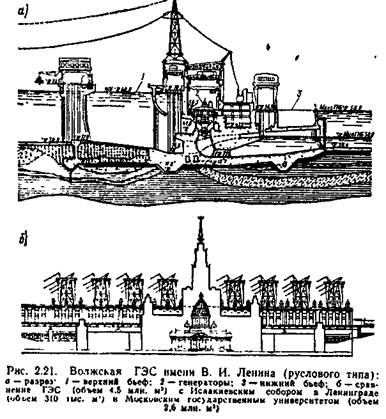

На рис. 2.21 показана Волжская ГЭС имени В. И. Ле­нина, а на рис. 2.22 —Саяно-Шушенская ГЭС на р. Ени­сей, у которой высота плотины составляет 240 м и вода по водоводам поступает к 10 турбинам, вращающим электрические генераторы мощностью по 640 МВт каж­дый.
