Станки-качалки

Станок-качалка комплектуется асинхронным электродвигателем с повышенным пусковым моментом и влагоморозостойкой изоляцией, блоками управления, обеспечивающими индивидуальный самозапуск станков-качалок или программную работу с индивидуальным самозапуском.

Каждый тип станка-качалки характеризуется максимальными допускаемыми нагрузками на устьевой шток, длиной хода устьевого штока и крутящим моментом на кривошипном валу редуктора.

Принятое условное обозначение станка-качалки характеризует: СК – станок-качалка, первая цифра – наибольшая допускаемая нагрузка на устьевой шток (кН), далее длина хода (м) и наибольший допускаемый крутящий момент на валу (кН·м).

По способу уравновешивания они подразделяются на станки-качалки

с балансированным уравновешиванием – СК2;

с комбинированным уравновешиванием – СК3;

с кривошипным уравновешиванием от СК4 до СК10.

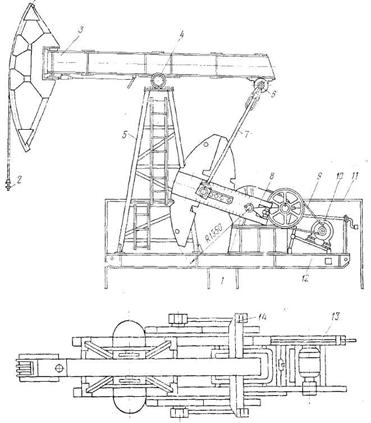

Станок-качалка (рис. 6.2) состоит из рамы 12 с подставкой под редуктор и поворотные салазки, стойки 5, балансира 3 с головкой и противовесами (при балансирном или комбинированном уравновешивании), опоры 4 балансира, траверсы 14, опоры 6 траверсы, двух шатунов 7, двух кривошипов 8 с противовесами (при комбинированном или кривошипном уравновешивании), редуктора 1, тормоза 13, клиноременной передачи 9, электродвигателя 10, подвески устьевого штока 2 с канатом, ограждения 11 кривошипно-шатунного механизма.

Рисунок 6.2 – Общий вид станка-качалки

Рама – из профильного проката; изготовлена в виде двух полозьев, соединенных поперечными связями. Для уменьшения высоты фундамента к раме приварена подставка под редуктор.

Стойка – из профильного проката четырехногая.

В станке-качалке СКЗ-1,2-630 стойка приварена к раме, в остальных – прикреплена к ней болтами. На верхней части стойки имеется плита, на которой установлена опора балансира. К плите приварены четыре упора с установочными винтами, позволяющими перемещать балансир в продольном направлении и регулировать положение устьевого штока по центру скважины после монтажа станка-качалки.

Балансир – из профильного проката двутаврового сечения; однобалочной или двубалочной конструкции. Головка балансира – поворотная. Для ее фиксации в рабочем положении в шайбе головки предусмотрен паз, в который входит клин защелки. Корпус защелки с канатом, подведенным к рукоятке, прикреплен болтами к нижней полке тела балансира. Для освобождения головки клин с помощью рукоятки оттягивается назад.

Опора балансира – ось, оба конца которой установлены в сферических роликоподшипниках, расположенных в чугунных корпусах. К средней части оси квадратного сечения приварена планка, через которую опора балансира соединяется с балансиром.

Траверса – прямая из профильного проката. С ее помощью балансир соединяется с двумя параллельно работающими шатунами.

Опора траверсы шарнирно соединяет балансир с траверсой. Средняя часть оси установлена в сферическом роликоподшипнике, корпус которого болтами прикреплен к нижней полке балансира. Концы оси зажаты в клеммовых зажимах двух кронштейнов.

Шатун – стальная трубная заготовка, на одном конце которой вварена верхняя головка шатуна, а на другом – башмак. Палец верхней головки шатуна шарнирно соединен с траверсой.

Башмак болтами прикреплен к нижней головке шатуна. Палец кривошипа конусной поверхностью вставляется в отверстие кривошипа и через разрезную втулку затягивается с помощью гаек.



Кривошип – ведущее звено преобразующего механизма станка-качалки, в котором предусмотрены отверстия для изменения длины хода устьевого штока. На кривошипе установлены противовесы, которые перемещаются с помощью съемного устройства, вставляемого в поперечный паз у основания противовеса. После окончания перемещения противовес закрепляют на кривошипе, затягивая гайки на специальных болтах.

Редуктор изготавливается двухступенчатым с шевронными зубчатыми колесами, с цилиндрической передачей Новикова. Быстроходная ступень – раздвоенный шеврон, тихоходная ступень – шевронная с канавкой.

Ведущий и промежуточный валы установлены в роликоподшипниках с короткими цилиндрическими роликами, ведомый вал – в двухрядных сферических роликоподшипниках. На концах ведущего вала насажены ведомый шкив клиноременной передачи и шкив тормоза. На оба конца ведомого вала насажены кривошипы. Смазка зубчатых колес и подшипников валов осуществляется из ванны корпуса редуктора.

Тормоз – двухколодочный. Правая и левая колодки прикреплены к редуктору. На внутренней поверхности колодок имеются ленты феррадо. С помощью стяжного устройства колодки зажимают тормозной шкив, насаженный на ведущий вал редуктора. Стяжное устройство состоит из ходового винта с правой и левой резьбой и двух гаек, закрепленных на подвижных концах колодок. Рукоятка тормоза, насаженная на стяжной винт, вынесена в конец рамы, за электродвигатель.

Салазки поворотные под электродвигатель обеспечивают быструю смену и натяжение клиновых ремней. Выполнены они в виде рамы, которая шарнирно укреплена на заднем конце рамы станка-качалки в трех точках, а на большегрузных СК (длиной хода свыше 3,5 м) – в четырех.

К поворотной раме поперечно прикреплены болтами двое салазок, на которые устанавливается электродвигатель. Рама с салазками поворачивается вращением ходового винта.

Привод станка-качалки осуществляется от электродвигателя со скоростью вращения вала 750, 1000 и 1500 мин–1.

Электродвигатель – трехфазный короткозамкнутый асинхронный с повышенным пусковым моментом во влагоморозостойком исполнении. На валу электродвигателя установлена конусная втулка, на которую насажен ведущий шкив клиноременной передачи.

Подвеска устьевого штока состоит из верхней и нижней траверс, двух зажимов каната и зажима устьевого штока. Для установки в подвеске гидравлического динамографа в нее вставляют два винта, с помощью которых раздвигаются траверсы подвески.

Штоки сальниковые устьевые ШСУ предназначены для соединения колонны насосных штанг с канатной подвеской станка-качалки.

Амплитуду движения головки балансира регулируют путем изменения места сочленения кривошипа шатуном относительно оси вращения (перестановка пальца кривошипа в другое отверстие). За один двойной ход балансира нагрузка на СК неравномерная. Для уравновешивания работы станка-качалки помещают грузы (противовесы) на балансир, кривошип или на балансир и кривошип. Тогда уравновешивание называют соответственно балансирным, кривошипным (роторным) или комбинированным.

Блок управления обеспечивает управление электродвигателем СК в аварийных ситуациях (обрыв штанг, поломки редуктора, насоса, порыв трубопровода и т. д.), а также самозапуск СК после перерыва в подаче электроэнергии.

Долгое время нашей промышленностью выпускались станки-качалки типоразмеров СК. В настоящее время по ОСТ 26-16-08-87 выпускаются шесть типоразмеров станков-качалок типа СКД табл. 5.1

В шифре, например, СКД8-3,0-4000, указано Д – дезаксиальный; 8 ‑ наибольшая допускаемая нагрузка Рmax на головку балансира в точке подвеса штанг, умноженная на 10 кН; 3,0 – наибольшая длина хода устьевого штока, м; 4000 – наибольший допускаемый крутящий момент Мкр.max на ведомом валу редуктора, умноженный на 10-2 кН∙м.

Имеющаяся моноблочная конструкция небольшой массы делает возможным её быструю доставку (даже вертолетом) и установку без фундамента (непосредственно на верхнем фланце трубной головки) в самых труднодоступных регионах, позволяет осуществить быстрый демонтаж и проведение ремонта скважинного оборудования.

Фактически бесступенчатое регулирование длины хода и числа двойных ходов в широком интервале позволяет выбрать наиболее удобный режим работы и существенно увеличивает срок службы подземного оборудования.

Введение к лекции 7

Одной из основных тенденций развития штанговых скважинных установок является увеличение длины хода точки подвеса штанг, что улучшает основные показатели установки, ее долговечности и подачу. Однако увеличение длины хода различным образом влияет на изменение параметров ее отдельных элементов: привода, колонны штанг, труб, скважинного насоса, устьевого оборудования.

При увеличении длины хода показатели всех элементов установки улучшаются за исключением показателей привода, если он выполняется на базе установок, имеющих кривошипно-шатунный механизм.

ЛЕКЦИЯ 7
