ПРИРОДНЫЕ РЕЗЕРВУАРЫ

Природным резервуаромназывается природ­ная емкость для нефти, газа и воды, внутри которой они могут циркулировать и форма которой обусловлена соотношением кол­лектора с вмещающим его (коллектор) плохо проницаемыми по­родами.

Нефть и газ аккумулируются в пустотном пространстве по­род—коллекторов природных резервуаров в пределах ловушек, образуя естественные скопления.

Строение природных резервуаров определяется их типом, ве­щественным составом слагающих их пород, типом пустотного пространства пород-коллекторов и выдержанностью этих пород по площади.

Различают три основных типа резервуаров: пластовые, массив­ные илитологически ограниченные. Они могут быть сложены по­родами разного вещественного состава: терригенными, карбонат­ными, вулканогенными.

Пластовый резервуар – это проницаемый пласт, ограниченный флюидоупорами в кровле и подошве (рис. 1, а).

Массивный резервуар представляет собой большую толщу (несколько сот метров) проницаемых пород, перекрытую флюидоупором.

Залежи углеводородов (УВ) в таких резервуарах контролируются лишь породами-покрышками, залегающими в кровле и с боков коллектора, поэтому внутренний контур нефтеносности (газоносности) в них отсутствует.

Породы-коллекторы, слагающие массивные резервуары могут быть литологически однородными или неоднородными, соответственно этому выделяют однородно-массивные (рис. 1, б) и неоднородно–массивные (рис. 1, в) природные резервуары.

Пластово-массивные природные резервуары (рис. 1, д) образуются при чередовании флюидоупоров и пластов-коллекторов, представляющих собой единую гидродинамическую систему, в которой водонефтяные или газоводяные контакты находятся на одной гипсометрической отметке.

Гидродинамическая связь пластов-коллекторов обеспечивается за счет выклинивания непроницаемых пород, возникновения в них участков деструкции (повышенной трещиноватости) или разрывных нарушений.

Породы: 1 – непроницаемые, 2 – проницаемые, 3 – размыв

Литологически ограниченные резервуары – это линзовидные проницаемые тела, заключенные в толще непроницаемых пород (рис. 1, г).

Ловушками нефти и газаназы­ваются части природных резервуаров, в которых благодаря раз­личного рода структурным дислокациям, стратиграфическому или литологическому ограничению, а также тектоническому экраниро­ванию создаются условия для скопления нефти и газа.

Наиболее простой ловушкой является антиклинальный изгиб пластового резервуара. Основными параметрами такой ловушки являются: толщина коллектора, площадь по замкнутому контуру (изогипсе) и высота, измеряемая от кровли коллектора в своде складки до замка ловушки.

В настоящее время известно, что в природных резервуарах существуют структурные, литологические, стратиграфические и гидродинамические ловушки.

Ловушки структурного типа образуются в результате пликативных и дизъюнктивных тектонических деформаций горных пород, и разделяются на сводовые (антиклинальные) и тектонически экранированные ловушки. (рис 5, а, б). Антиклинальная ловушка обусловлена изгибом слоев вверх.

Рис. 5. Разрез и план сводовой (а) ловушки и дизъюнктивно

(тектонически) экранированной (б) ловушки в пластовом резервуаре:

1 – пластовый резервуар; 2 – изогипсы кровли пласта-колллектора, м;

3 – залежь в плане; 4 – тектоническое разрывное нарушение

Тектонически экранированные ловушки образуются в антиклинальных структурах и на моноклиналях, при наличии тектонических разрывов. Более правильно их следует называть дизъюнктивно экранированными, так как своды и антиклинали тоже представляют собой тектонические экраны на пути движения нефти и газа. При моноклинальном залегании природного резервуара ловушка может образоваться только при условии, если тектонический разрыв (экран) представляет собой не прямую плоскую поверхность, а кривую или ломаную поверхность (рис. 6). Ограниченная разломом тектонически экранированная ловушка сформирована вертикальным перемещением пластов, когда пласт непроницаемых пород располагается напротив пласта проницаемых пород.

Ловушки литологического типаобразуются в результате выклинивания пород-коллекторов по восстанию слоев (рис. 7) или их замещения одновозрастными слабопроницаемыми породами, а также при появлении повышенной локальной трещиноватости горных пород, или при наличии песчаных линз внутри глинистых толщ (см. рис.1, г). В последних двух случаях понятия природный резервуар и ловушка совпадают.

Рис. 7. Литологически экранированная ловушка:

1 – линия выклинивания пласта-коллектора.

Ловушки стратиграфического типа образуются в результате денудационного срезания пород-коллекторов и их несогласного перекрытия флюидоупорами (рис. 8, а, б). Стратиграфическая ловушка формируется при замещении пористых пород непроницаемыми, причем это замещение обусловлено обстановками накопления осадков

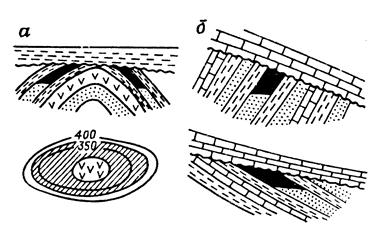

Рис. 8. Стратиграфически экранированные ловушки:

а – в присводовой части антиклинальной структуры; б – на моноклинали (непроницаемые породы представлены известняками)

Гидравлические (гидродинамические) ловушки образуются в результате гидродинамического напора встречного потока вод, оказывающего противодавление на мигрирующие УВ. Таким образом, они образуются в результате появления экрана, созданного нисходящими высоконапорными водами, циркулирующими по пластам-коллекторам, поверхностям стратиграфических несогласий и тектоническим нарушениям
