Аналоговое скремблирование



Наибольшая часть аппаратуры засекречивания речевых сигналов использует в настоящее время метод аналогового скремблирования, поскольку:

- это дешево;

- необходимая для этого аппаратура применяется в большинстве случаев в стандартных телефонных каналах с полосой 3,1 кГц;

- обеспечивается коммерческое качество дешифрованной речи;

- гарантируется достаточно высокая стойкость закрытия.

Аналоговые скремблеры преобразуют исходный речевой сигнал посредством изменения его амплитудных, частотных и временных параметров в различных комбинациях. Скремблированный сигнал затем может быть передан по каналу связи в той же полосе частот, что и исходный, открытый. В аппаратах такого типа используется один или несколько способов аналогового скремблирования из числа следующих:

- скремблирование в частотной области — частотная инверсия (преобразование спектра сигнала с помощью гетеродина и фильтра), частотная инверсия и смещение (частотная инверсия с меняющимся скачкообразно смещением несущей частоты), разделение полосы частот речевого сигнала на ряд поддиапазонов с последующей их перестановкой и инверсией;

- скремблирование по временной области — разбиение блоков или частей речи на сегменты с перемешиванием их во времени с последующим их прямым и (или) реверсивным считыванием;

- комбинация временного и частотного скремблирования.

Как правило, все перестановки каким-либо образом выделенных сегментов или участков речи во временной и (или) в частотной областях осуществляются по закону псевдослучайной последовательности, вырабатываемой шифратором по ключу, меняющемуся от одного сообщения к другому.

На стороне приемника выполняется дешифрование цифровых кодов, полученных из канала связи, и преобразование в аналоговую форму. Системы, работа которых основана на таком методе, являются достаточно сложными, поскольку для обеспечения высокого качества передаваемой речи требуется высокая частота дискретизации входного аналогового сигнала и соответственно высокая скорость передачи данных по каналу связи. Каналы связи, которые обеспечивают скорость передачи данных только 2400 Бод, называются узкополосными, в то время, как другие, обеспечивающие скорость передачи свыше 2400 Бод, относят к широкополосным. По этому же принципу можно разделять и устройства дискретизации речи с последующим шифрованием.

Несмотря на всю свою сложность, аппаратура данного типа представлена на коммерческом рынке рядом моделей, большинство из которых передает данные по каналу связи со скоростями модуляции от 2,4 до 19,2 кбит/с, обеспечивая при этом несколько худшее качество воспроизведения речи по сравнению с обычным телефоном. Основным же преимуществом таких цифровых систем кодирования и шифрования остается высокая степень закрытия речи, получаемая посредством использования широкого набора криптографических методов, применяемых для защиты передачи данных по каналам связи.

Методы речевого скремблирования впервые появились во время второй мировой войны. Среди последних достижений в этой области следует отметить широкое использование интегральных микросхем, микропроцессоров и цифровых процессоров обработки сигналов (ЦПОС). Все это обеспечило высокую надежность устройств закрытия речи с уменьшением их размера и стоимости.



Аналоговым скремблерам удалось достичь определенного уровня развития, обеспечивающего среднюю и даже высокую степень защиты речевых сообщений. Поскольку скремблированные речевые сигналы в аналоговой форме лежат в той же Полосе частот, что и исходные открытые, это означает, что их можно передавать по обычным коммерческим каналам связи, используемым для передачи речи, без затребования какого-либо специального оборудования, например модемов. Поэтому устройства речевого скремблирования не так дороги и значительно менее сложны, чем устройства дискретизации с последующим цифровым шифрованием.

Аналоговые скремблеры по режиму работы можно разделить на два следующих класса:

- статические, схема кодирования которых остается неизменной в течение всей передачи речевого сообщения;

- динамические, постоянно генерирующие кодовые подстановки в ходе передачи (код может быть изменен в процессе передачи несколько раз в течение каждой секунды).

Очевидно, что динамические скремблеры обеспечивают более высокую степень защиты, поскольку резко ограничивают возможность легкого прослушивания переговоров посторонними лицами.

Преобразование речевого сигнала возможно по трем параметрам: амплитуде, частоте и времени. Считается, что использовать амплитуду нецелесообразно, так как изменяющиеся во времени затухание канала и отношение сигнал/шум делают сложным точное восстановление амплитуды переданного сигнала. Поэтому практическое применение получило только частотное и временное скремблирование и их комбинации.

Существуют два основных вида частотных скремблеров: инверсный и полосовой. Оба основаны на преобразованиях спектра исходного речевого сигнала для скрытия передаваемой информации и восстановления полученного речевого сообщения путем обратных преобразований. Инверсный скремблер осуществляет преобразование речевого спектра, равносильное повороту частотной полосы речевого сигнала вокруг некоторой средней точки (рис. 6.4). Однако данный способ обеспечивает невысокий уровень закрытия, так как при перехвате легко устанавливается значение частоты, соответствующее средней точке инверсии в полосе речевого сигнала.



Рис. 6.4

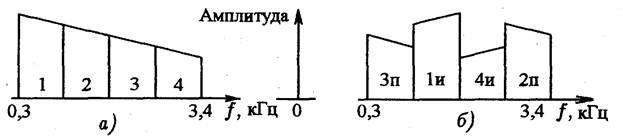

Речевой спектр можно также разделить на несколько частотных полос и произвести их перемешивание и инверсию по некоторому правилу (ключу системы). Так функционирует полосовой скремблер (рис. 6.5).





Рис. 6.5



Изменение ключа системы позволяет повысить степень закрытия, но требует введения синхронизации на приемной стороне системы. Основная часть энергии речевого сигнала сосредоточена в небольшой области низкочастотного спектра, поэтому выбор вариантов перемешивания ограничен.

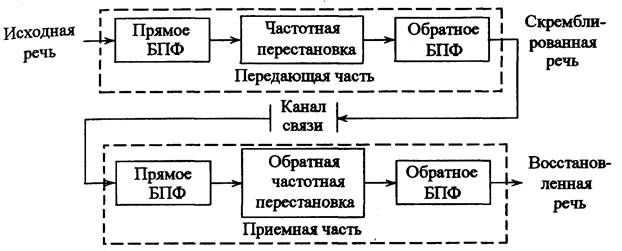

Существенное повышение степени закрытия речи может быть достигнуто путем реализации в полосовом скремблере быстрого преобразования Фурье (БПФ). При этом число допустимых перемешиваний частотных полос значительно увеличивается, что обеспечивает высокую степень закрытия без ухудшения качества речи. Можно дополнительно повысить степень закрытия задержкой различных частотных компонент сигнала на различное время. Пример реализации такой системы показан на рис. 6.6.





Рис. 6.6



Главным недостатком использования БПФ является возникновение в системе большой задержки сигнала (до 300 мс), обусловленной необходимостью использования весовых функций. Это приводит к затруднениям в работе дуплексных систем связи.

Временные скремблеры основаны на двух основных способах закрытия: инверсии по времени сегментов речи и их временной перестановке. По сравнению с частотными скремблерами задержка у временных скремблеров намного больше, но существуют различные методы ее уменьшения.

В скремблерах с временной инверсией речевой сигнал делится на последовательность временных сегментов и каждый из них передается инверсно во времени (с конца). Такие скремблеры обеспечивают ограниченный уровень закрытия, зависящий от длительности сегментов. Для достижения неразборчивости медленной речи необходимо, чтобы длина сегмента составляла около 250 мс. Это означает, что задержка системы будет равна примерно 500 мс, что может оказаться неприемлемым в некоторых случаях.

Для повышения уровня закрытия прибегают к способу перестановки временных отрезков речевого сигнала в пределах фиксированного кадра (рис. 6.7). Правило перестановок является ключом системы, изменением которого можно существенно повысить степень закрытия речи. Остаточная разборчивость зависит от длительностей отрезков сигнала и кадра и с увеличением последнего уменьшается.

Рис. 6.7



Главным недостатком скремблера с фиксированным кадром является большое время задержки системы, равное удвоенной длительности кадра. Этот недостаток устраняется в скремблере с перестановкой временных отрезков речевого сигнала со скользящим окном. В нем число комбинаций возможных перестановок ограничено таким образом, что задержка любого отрезка не превосходит установленного максимального значения. Каждый отрезок исходного речевого сигнала как бы имеет временное окно, внутри которого он может занимать произвольное место при скремблировании. Это окно скользит во времени по мере поступления в него каждого нового отрезка сигнала. Задержка при этом снижается до длительности окна.

Используя комбинацию временного и частотного скремблирования, можно значительно повысить степень закрытия речи. Комбинированный скремблер намного сложнее обычного и требует компромиссного решения по выбору уровня закрытия, остаточной разборчивости, времени задержки, сложности системы и степени искажений в восстановленном сигнале. В качестве примера такой системы рассмотрим скремблер, схема которого представлена на рис. 6.8, где операция частотно-временных перестановок дискретизированных отрезков речевого сигнала осуществляется при помощи четырех процессоров цифровой обработки сигналов, один из которых может реализовывать функцию генератора случайной последовательности (ключа системы закрытия).

В таком скремблере спектр оцифрованного аналого-цифровым преобразователем АЦП речевого сигнала разбивается посредством использования алгоритмов цифровой обработки сигналов на частотно-временные элементы, которые затем перемешиваются на частотно-временной плоскости в соответствии с одним из криптографических алгоритмов (рис. 6.9) и суммируются, не выходя за пределы частотного диапазона исходного сигнала.





Рис. 6.8





Рис. 6.9



Число частотных полос спектра, в которых производятся перестановки с возможной инверсией спектра, равно четырем. Максимальная задержка частотно-временного элемента во времени равна пяти. Полученный таким образом закрытый сигнал при помощи ЦАП переводится в аналоговую форму и подается в канал связи. На приемном конце производятся обратные операции по восстановлению полученного закрытого речевого сообщения. Стойкость представленного алгоритма сравнима со стойкостью систем цифрового закрытия речи.

Скремблеры всех типов, за исключением простейшего (с частотной инверсией), вносят искажения в восстановленный речевой сигнал. Границы временных сегментов нарушают целостность сигнала, что неизбежно приводит к появлению внеполосных составляющих. Нежелательное влияние оказывают и групповые задержки составляющих речевого сигнала в канале связи. Результатом искажения является увеличение минимально допустимого отношения сигнал/шум, при котором может осуществляться надежная связь.

Однако, несмотря на указанные проблемы, методы временного и частотного скремблирования, а также комбинированные методы успешно используются в коммерческих каналах связи для защиты конфиденциальной информации.



6.3.Дискретизация речи с последующим шифрованием.

Альтернативным аналоговому скремблированию методом передачи речи в закрытом виде является шифрование речевых сигналов, преобразованных в цифровую форму, перед их передачей (см. рис. 6.2в и г). Этот метод обеспечивает более высокий уровень закрытия по сравнению с описанными выше аналоговыми методами. В основе устройств, работающих по такому принципу, лежит представление речевого сигнала в виде цифровой последовательности, закрываемой по одному из криптографических алгоритмов. Передача данных, представляющих дискретизированные отсчеты речевого сигнала и его параметры, по телефонным сетям, как и в случае устройств шифрования алфавитно-цифровой и графической информации, осуществляется через устройства, называемые модемами. Основной целью при разработке устройств цифрового закрытия речи является сохранение тех ее характеристик, которые наиболее важны для восприятия слушателем.

Сохранение формы сигнала требует высокой скорости передачи и, соответственно, использования широкополосных каналов связи. Например, при импульсно-кодовой модуляции (ИКМ), используемой в большинстве телефонных сетей, необходима скорость передачи, равная 64 кбит/с. В случае применения адаптивной дифференциальной ИКМ она понижается до 32 кбит/с и ниже. Для узкополосных каналов, не обеспечивающих такие скорости передачи, требуются устройства, исключающие избыточность речи до ее передачи. Снижение информационной избыточности речи достигается параметризацией речевого сигнала, при которой характеристики речи, существенные для восприятия, сохраняются.

Основной особенностью использования систем цифрового закрытия речевых сигналов является необходимость использования модемов. В принципе возможны следующие подходы при проектировании систем цифрового закрытия речевых сигналов:

- цифровая последовательность параметров речи с выхода вокодерного устройства подается на вход шифратора, где подвергается преобразованию по одному из криптографических алгоритмов, затем поступает через модем в канал связи, на приемной стороне которого осуществляются обратные операции по восстановлению речевого сигнала, в которых задействованы модем и дешифратор (см. рис. 6.2г). Модем представляет собой отдельное устройство, обеспечивающее передачу данных по одному из протоколов, рекомендованных МККТТ. Шифрующие (дешифрующие) функции обеспечиваются либо в отдельных устройствах, либо в программно-аппаратной реализации самого вокодера;

- шифрующие (дешифрующие) функции обеспечиваются самим модемом (так называемый засекречивающий модем) обычно по известным криптографическим алгоритмам типа DES и др. Цифровой поток, несущий информацию о параметрах речи, с выхода вокодера непосредственно поступает на такой модем. Организация связи по каналу аналогична вышеприведенной.
