Синхронный RS-триггер

Синхронный RS-триггер отличается от асинхронного тем, что информация в него записываются только тогда, когда есть разрешающий сигнал на тактовом входе С. На практике в качестве разрешающего может быть сигнал «0», «1» или перепады (положительный 0®1 или отрицательный 1®0). При запрещающем сигнале на информационном входе триггер осуществляет хранение информации (табл. 6.3).

Таблица 6.3

Функциональная схема синхронного RS-триггера

Для синхронного RS-триггера запрещенной является ком­бинация сигналов R=S=1, если на тактирующем входе присутствует разрешающий сигнал.

Договоримся обозначать разрешающий сигнал на тактовом входе «0» только в том случае, когда он действительно является таковым согласно паспортным данным. Все остальные варианты будем обозначать в таблицах «1».

Проведем анализ работы синхронного RS-триггера на элементах Шеффера, для чего поочередно подадим на входы сигналы в такой последовательности как указано на рис 6.4б. При С=0 никакие сигналы на информационных входах не изменяют состояние триггера.

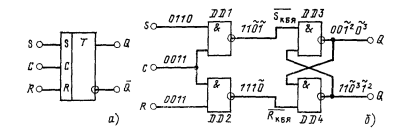

Рис. 6.4. Синхронный RS-триггер: а – условное обозначение, б – схема

Если С=1 является разрешающим, то триггер начнет переключаться согласно комбинации сигналов на его информационных входах R и S Заметим, что при С=1 элементы Шеффера DD1 и DD2 вырождаются в инверторы сигналов S и R, а весь триггер – в асинхронный RS-триггер. Из проведенного анализа следует, что длительность переходных процессов в триггере составляет 3 Т_{з ср}, а задержка переключения и разрешающее время триггера

6.2. Триггер задержки – D (от английского слова delay)

Триггером задержки называется триггер, состояние которого в последующий тактовый момент равно сигналу, действующему в настоящий момент на информационном входе D.
