МАСОРАДИАТОРЫ

Для охлаждения нагретого масла в системах смазки используются радиаторы, которые выполняются в виде отдельного агрегата и закрепляются непосредственно на двигателе или на элементах мотогондолы.

В ТРД и ТРДД масло охлаждается в радиаторах топливом, а в ТВД и ТВВД - воздухом. Охлаждение масла топливом является рациональным конструктивным решением, так как в этом случае радиатор, установленный внутри мотогондолы, не создает дополнительного аэродинамического сопротивления в полете. Кроме того, тепло, отводимое от масла, используется для нагрева топлива. Этим предотвращается обмерзание топливных фильтров в случае попадания влаги в топливо.

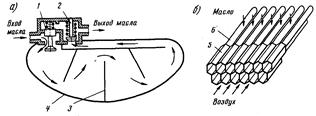

Рис. 6.9 Принципиальная схема воздушно-масляного радиатора: а -схема циркуляции масла; б -схема теплообменника;1-подъемно-предохранительный клапан; 2-запорный клапан; 3- перегородки; 4-корпус радиатора; 5-шестигранная часть трубки; 6-часть трубки круглого сечения

Использование топливомасляных радиаторов в ТВД и ТВВД не представляется возможным, так как теплоотдача в масло на этих типах двигателей за счет наличия редуктора в 2... 3 раза выше, чемв ТРД и ТРДД. Применение топливомасляных радиаторов в ТВД и ТВВД неизбежно привело бы к перегреву масла. Воздушно-масляный радиатор (рис. 6.9.) представляет собой набор тонких латунных трубок 5, концевые части которых имеют шестигранное сечение. Трубки, спаянные по концам, образуют стенки радиатора. Набор трубок помещается в общий корпус. Для достижения оптимальной скорости протекания масла через щели между трубками и уменьшения застойных зон в конструкции маслорадиатора предусмотрены перегородки 3, которые разделяют межтрубочное пространство на секции.

Для предотвращения разрушения трубок радиатора от повышенного внешнего давления - при низких температурах масла в агрегате устанавливаются дополнительные клапаны. Реальная опасность переохлаждения масла и повышения давления в маслорадиаторе возникает на этапе снижения самолета, когда двигатель работает на пониженном режиме, а скорость обдува сот маслорадиатора достаточно высока.

При нормальной температуре масла клапан 1 открыт, и масло поступает в радиатор. Пройдя радиатор, масло открывает клапан 2 и поступает на выход из радиатора. В случае повышения давления масла на входе клапан 1 под действием этого давления перемещается вверх и закрывает доступ масла в проточную часть радиатора. Одновременно клапан 1 открывает путь масла к клапану 2, который закрывается под действием пружины и перепада давления. Таким образом, масло поступает на выход, минуя проточную часть агрегата.

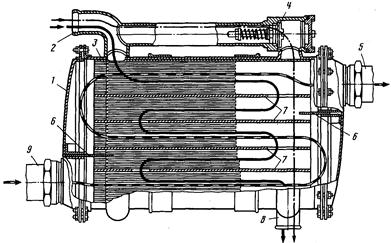

Рис. 6.10 Конструктивная схема сотового топливомасляного радиатора: 1-крышка; 2-патрубок подвода масла; 3- корпус; 4 -перепускной клапан; 5-штуцер выхода топлива; 6-перегородки топливной полости; 7-перегородки масляной полости; 8-патрубок выхода масла; 9-штуцер входа топлива.

Маслобаки предназначены для хранения масла, расходуемого в процессе полета, и не расходуемого количества масла, которое должно обеспечить необходимое минимальное давление масла на всех режимах работы двигателя. В ТВД и ТВВД минимально допустимый остаток масла должен обеспечить Флюгирование лопастей воздушного винта.

На маневренных самолетах для бесперебойной подачи масла к двигателю в маслобаке предусматривается отсек отрицательных перегрузок. Он препятствуют оттоку масла от трубки маслозаборника. Этим обеспечивается бесперебойное снабжение маслом двигателя. Количество масла в баке контролируется мерными линейками и электрическими масломерами.

Нормы часового ухода масла из маслобака устанавливаются опытным путем и приводятся в руководствах по эксплуатации авиационной техники. Эти нормы для различных типов двигателей изменяются в широких пределах: от 0,3 л/ч для двигателя АИ-25 до 1,5 л/ч для современных двигателей большой мощности. Естественный уход масла из системы связан с удалением масла через систему суфлирования и испарением легких фракций масла. Повышенный уход масла из маслобака наблюдается при разгерметизации системы и неисправностях уплотнений опор роторов. Масло в процессе работы двигателя увеличивается в объеме за счет нагрева и вспенивания. В связи с этим свободный объем бака составляет (10... 15)% его общей емкости.

Для обеспечения надежной работы системы при действии отрицательных перегрузок внутри бака устанавливаются специальные перегородки.
