Розрахунок термодинамічної рівноваги в сплавах систем Al – Ti – C

Для определения механизма, по которому происходит фазо- и структурообразование в исследуемой системе был проведен термодинамический анализ и расчет изменения энергии Гиббса с использованием программы HSC Chemistry 5.11. Значения изменение энергии Гиббса (ΔG) в зависимости от температуры были рассчитаны для следующих реакций:

Al+Ti = AlTi; (1)

3Al+Ti=Al₃Ti; (2)

Ti+C=TiC; (3)

TiAl + 2Al = Al₃Ti; (4)

TiAl + C = TiC + Al; (5)

4TiAl + 7C = 4TiC + Al₄C₃; (6)

4TiAl + 3C = 4Ti + Al₄C₃; (7)

Al₃Ti + C = TiC + 3Al; (8)

1.333Al₃Ti + 4.333C = 1.333TiC + Al₄C₃; (9)

1.333Al₃Ti + 3C = 1.333Ti + Al₄C₃; (10)

Как видно из графиков, приведенных на рис. 4, значения ΔG отрицательны для всех реакций, что свидетельствует о термодинамической возможности протекания указанных реакций в выбранном температурном интервале. В то же время, наибольшие отрицательные значения энергии Гиббса для реакций (6), (9), (3), (8) позволяет сделать вывод о том, что указанные реакции являются наиболее благоприятными для системы Al‑Ti‑С.

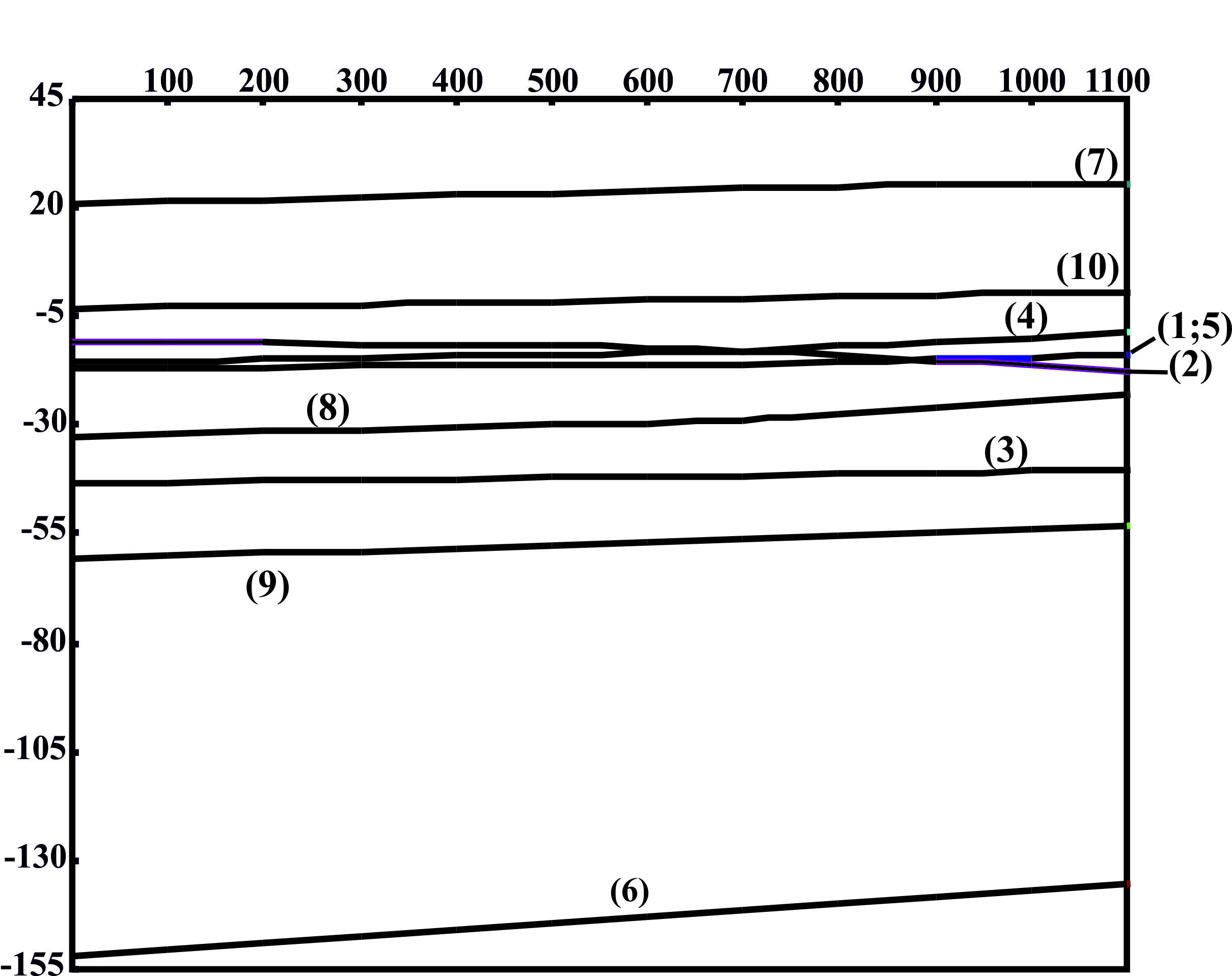

Рис. 4. График зависимости изменения свободной энергии Гиббса от температуры

Дата добавления: 2014-10-10; просмотров: 158; Нарушение авторских прав

Мы поможем в написании ваших работ!
