(окончание)

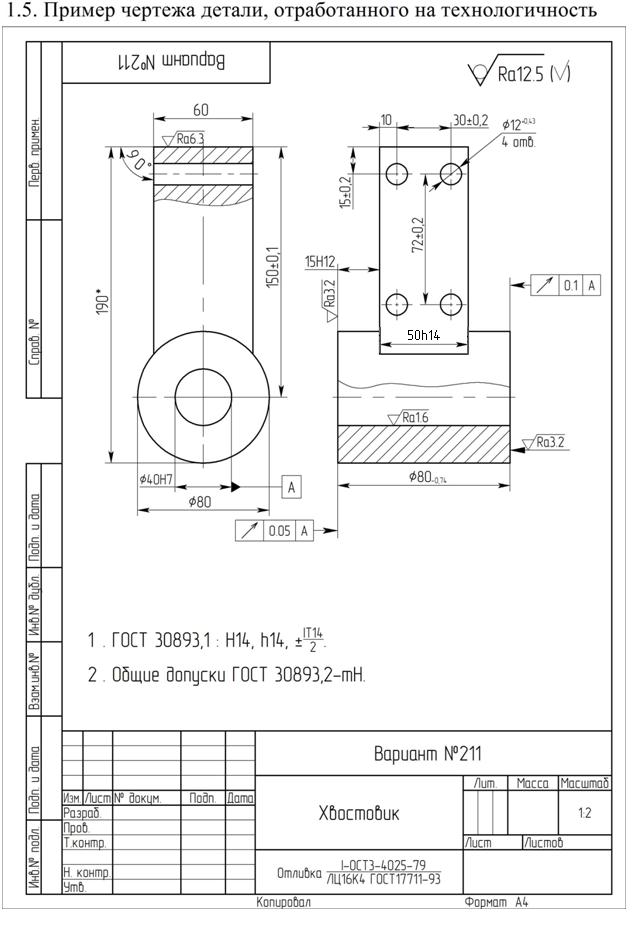

  Е3   Имеются высоты шероховатости по шкале Rа, не соответствующие подчёркнутым значениям нормального ряда чисел: 1.25; 2.5. Заменить, соответственно, на следующие значения по шкале Rа: 1.6 мкм, 3.2 мкм.
  Е5   Имеется совпадение обозначения шероховатости, указанного в верхнем правом углу чертежа, с обозначением шероховатости вертикальной плоскости стойки (на главном виде). Устранить обозначение шероховатости на вертикальной плоскости стойки.
Е6 Графическое изображение шероховатости на чертеже устарело Заменить графическое изображение шероховатости на






Таблица 5

Классы точности 2а 3a
Поле допуска по системе ОСТ C1 A1 Пн Пр A П2а C2a A2a С3 А3 С А 4 С4 А5 С5 А7 В7 СМ7
Поле допуска по системе СЭВ h5 H6 р6 r6 H7 js7 h7 H8 h8 h9 H9 h10 H11 h11 H12 h12 H14 h14
Интервалы размеров ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ, МКМ
От 1 до 3 0 -4 +6 0 +12 +6 +16 +10 +10 0 +5 -5 0 -10 +14 0 0 -14 0 -25 +25 0 0 -40 +60 0 0 -60 +100 0 0 -100 +250 0 0 -250 ±125
Свыше 3 до 6 0 -5 +8 0 +20 +12 +23 +15 +12 0 +6 -6 0 -12 +18 0 0 -18 0 -30 +30 0 0 -48 +75 0 0 -75 +120 0 0 -120 +300 0 0 -300 ±150
Свыше 6 до 10 0 -6 +9 0 +24 +15 +28 +19 +15 0 +7 -7 0 -15 +22 0 0 -22 0 -36 +36 0 0 -58 +90 0 0 -90 +150 0 0 -150 +360 0 0 -360 ±180
Свыше 10 до 14 0 -8 +11 0 +29 +18 +34 +23 +18 0 +9 -9 0 -18 +27 0 0 -27 0 -43 +43 0 0 -70 +110 0 0 -110 +180 0 0 -180 +430 0 0 -430 ±215
Свыше 14 до 18
Свыше 18 до 24 0 -9 +13 0 +35 +22 +41 +28 +21 0 +10 -10 0 -21 +33 0 0 -33 0 -52 +52 0 0 -84 +130 0 0 -130 +210 0 0 -210 +520 0 0 -520 ±260
Свыше 24 до 30
Свыше 30 до 40 0 -11 +16 0 +42 +26 +50 +34 +25 0 +12 -12 0 -25 +39 0 0 -39 0 -62 +62 0 0 -100 +160 0 0 -160 +250 0 0 -250 +620 0 0 -620 ±310
Свыше 40 до 50
Свыше 50 до 65 0 -13 +19 0 +51 +32 +60 +41 +30 0 +15 -15 0 -30 +46 0 0 -46 0 -74 +74 0 0 -120 +190 0 0 -190 +300 0 0 -300 +740 0 0 -740 ±370
Свыше 65 до 80 +62 +43
Свыше 80 до 100 0 -15 +22 0 +59 +37 +73 +51 +35 0 +17 -17 0 -35 +54 0 0 -54 0 -87 +87 0 0 -140 +220 0 0 -220 +350 0 0 -350 +870 0 0 -870 ±435
Свыше 100 до 120 +76 +54
Свыше 120 до 140 0 -18 +25 0 +68 +43 +88 +63 +40 0 +20 -20 0 -40 +63 0 0 -63 0 -100 +100 0 0 -160 +250 0 0 -250 +400 0 0 -400 +1000 0 0 -1000 ±500
Свыше 140 до 160 +90 +65
Свыше 160 до 180 +93 +68
Свыше 180 до 200 0 -20 +29 0 +79 +50 +106 +77 +46 0 +23 -23 0 -46 +72 0 0 -72 0 -115 +115 0 0 -185 +290 0 0 -290 +460 0 0 -460 +11500 0 -1150 ±575
