Токарная ЧПУ
|
Читайте также: |
Оборудование: станок токарный ЧПУ модели 16К20Ф3
Оснастка: инерционный патрон с плавающим центром ГОСТ 2570 – 58
центр вращающийся ГОСТ 8742-75
Инструмент: резец контурный 2101 - 0641 ГОСТ 20872 - 80,
Мерительный инструмент: скобы
За базу принимаем ось детали.
А - установить и снять заготовку
1.Точить поверхность ø35js6, ø40H8 предварительно по программе
2.Точить фаску 1х45, поверхности ø35js6, ø40H8 начисто по программе
3.Точить канавки І, ІІ
Схема базирования:

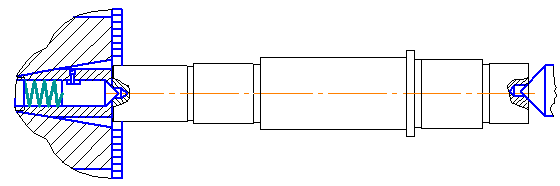

Схема установки:
025 – Вертикально-сверлильная
Оборудование: вертикально-сверлильный станок модели 2А125
Оснастка: приспособление специальное
Инструмент: сверло спиральное 2301 - 3578 Р6М5 ГОСТ 10903-77
Зенковка 2353-0121 Р6М5 ГОСТ 14953-80
Мерительный инструмент: ШЦ-II
За базу принимается наружная поверхность и торец
А - установить и снять заготовку
1.Сверлить отверстие ø10
2.Зенковать фаску 2х45
Б- Переустановить заготовку
3. Зенковать фаску 2х45

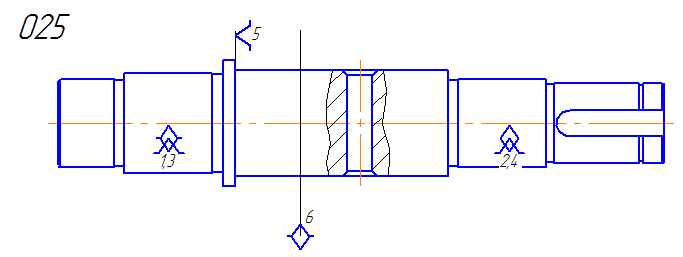

Схема базирования:

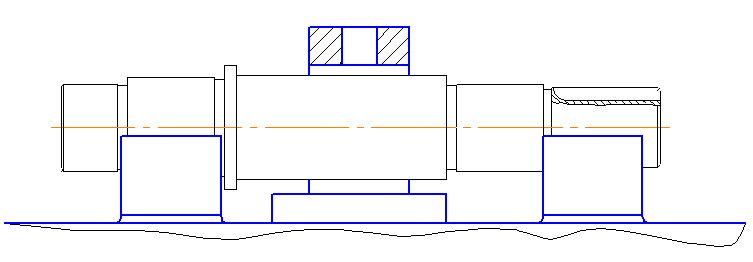

Схема установки:
030- Вертикально-фрезерная
Оборудование: вертикально-фрезерный станок модели 6Р81
Оснастка: приспособление специальное
Инструмент: фреза 2235 - 0101 Т15К6 ГОСТ 6396 – 81
Мерительный инструмент: ШЦ-II
За базу принимается наружная поверхность и торец
А - установить и снять заготовку
1.Фрезеровать шпоночный паз
Схема базирования:
Схема установки:
031 – Термическая (улучшить)
032 – Термическая (закалка ТВЧ ø35d9)
035- Круглошлифовальная
Оборудование: круглошлифовальный станок модели 3М175
Оснастка: центр неподвижный ГОСТ 13214 - 79
Центр рифленый ГОСТ 13214-79
Инструмент: ПП 125*25*32 25А СМ - 5 - К ГОСТ 2424 – 83
Мерительный инструмент: микрометр
За базу принимаем ось детали
А - установить и снять заготовку
1.Шлифовать поверхность ø32n6
2.Шлифовать поверхность ø35js6
3.Шлифовать поверхность ø40H8
4.Шлифовать поверхность ø35js6
040- Круглошлифовальная
Оборудование: круглошлифовальный станок модели 3М175
Оснастка: центр неподвижный ГОСТ 8742 - 75
Центр рифленый ГОСТ 13214-79
Инструмент: ПП 125*25*32 25А СМ - 5 - К ГОСТ 2424 – 83
Мерительный инструмент: микрометр
За базу принимаем ось детали
А - установить и снять заготовку
1.Шлифовать поверхность ø32n6
2.Шлифовать поверхность ø35js6
3.Шлифовать поверхность ø40H8
4.Шлифовать поверхность ø35js6
045- Круглошлифовальная
Оборудование: круглошлифовальный станок модели 3М175
Оснастка: центр неподвижный ГОСТ 8742 - 75
Центр рифленый ГОСТ 13214-79
Инструмент: Круг полировальный ПП200х20х32 14А 12-40 ГТ(ГМ) ГОСТ 2424-83
Мерительный инструмент: микрометр
За базу принимаем ось детали
А - установить и снять заготовку
1.Полировать поверхность ø35js6
Для шлифовальных и полировальных операций схема базирования и схема установки будет одинаковыми.

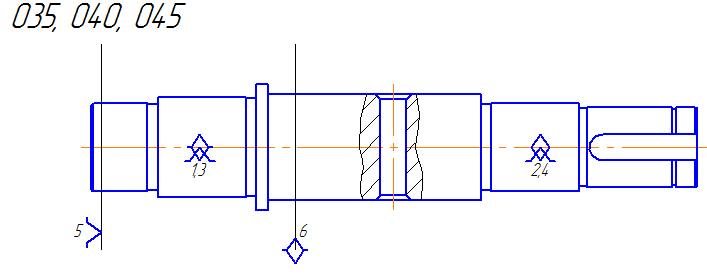

Схема базирования:
Схема установки:
