Выбор метода получения заготовки. Учитывая материал детали, а также особенности эксплуатации, литье как способ получения заготовки неприемлемо

Учитывая материал детали, а также особенности эксплуатации, литье как способ получения заготовки неприемлемо. Следовательно необходимо принимать либо штучную заготовку из проката, либо штамповку. Предпочтение тому или иному способу получения заготовки будем отдавать на основании коэффициента использования материала.

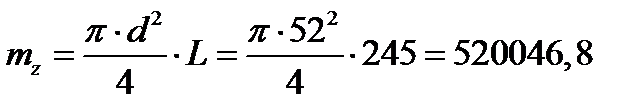

Посчитаем массу заготовки:

Посчитаем массу детали:

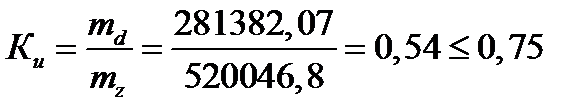

Тогда КИМ будет равен:

, т.к. коэффициент использования материала маленький, то применяем штамповку.

Технологический процесс:

005 - Заготовительная (штучная штампованная заготовка)

010 - Фрезерно-центровальная

Оборудование: фрезерно - центровальный станок модели МР - 73М

Оснастка: призмы 2 шт. ГОСТ 12195 - 66, прихват

Инструмент: фреза 2214 - 0153 ГОСТ 9473 - 80, сверло центровочное

За базу принимается наружная поверхность и торец

А - установить и снять заготовку

1.Фрезеровать 2 торца одновременно;

2.Сверлить два центровых отверстия одновременно;

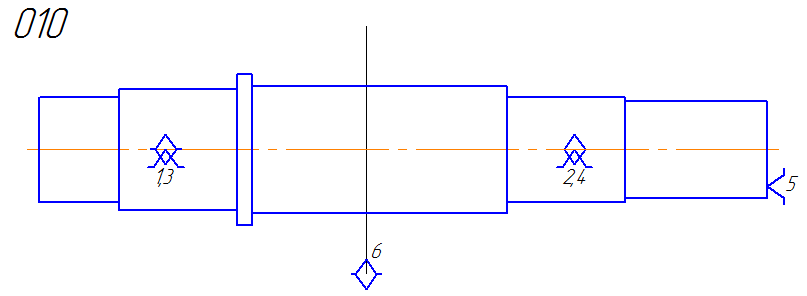

Схема базирования:

Схема установки:

015 – Токарная ЧПУ

Оборудование: станок токарный ЧПУ модели 16К20Ф3

Оснастка: инерционный патрон с плавающим центром ГОСТ 2570 – 58

центр вращающийся ГОСТ 8742-75

Инструмент: резец контурный 2101 - 0641 ГОСТ 20872 - 80,

Мерительный инструмент: скобы

За базу принимаем ось детали.

А - установить и снять заготовку

1.Точить поверхности: ø32n6, ø35js6, ø42, ø50 предварительно по программе;

2.Точить фаску 1х45, поверхности ø32n6, ø35js6 начисто по программе

3. точить кaнавку ІІІ

4. точить кaнавку ІV

5. точить кaнавкуVI

Схема базирования:

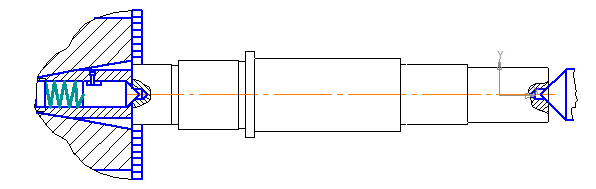

Схема установки:
