Поверка и юстировка теодолита

Читайте также:
  1. Основные части теодолита
  2. Основы единства измерений. Эталоны, меры, образцовые СИ. Поверка, ревизия и экспертиза средств измерений. Контроль качества продукции. Измерение и контроль параметров изделий
  3. Поверка и клеймение весов
  4. Поверка средств измерений

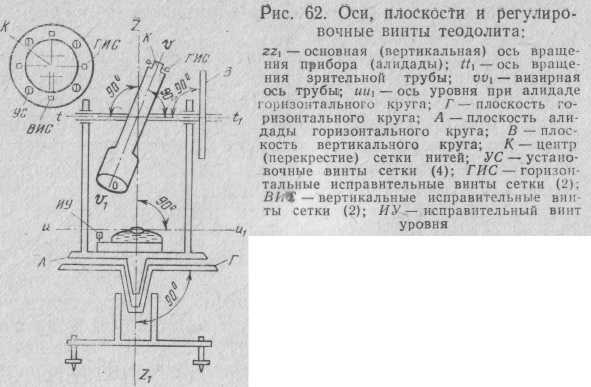

Угломерный прибор дает правильные показания, если его оси и плоскости (рис. 62) занимают положение, соответствующее геометрическим и оптико-механическим условиям измерения углов; периодически соблюдение этих условий проверяют. Поверка прибора сопровождается его регулировкой (юстировкой). Юстировку выполняют при помощи исправительных и регулировочных винтов. Перед началом работы проверяют также действие частей, не имеющих таких винтов, чтобы убедиться в их исправности или необходимости ремонта в мастерской. Как правило, юстировка прибора не сразу дает необходимые результаты. Ее приходится повторять несколько раз и можно считать законченной лишь после того, как повторная поверка покажет, что условие выполняется в допустимых пределах.

1. Ось цилиндрического уровня uu1 (см. рис. 62) при алидаде горизонтального круга должна быть перпендикулярна основной оси zz1 прибора.Уровень ставят параллельно двум подъемным винтам и,

действуя ими, выводят пузырек в нульпункт. Поворачивают алидаду на 180° и замечают положение пузырька. Если до поворота алидады ось уровня и1и2 (рис.63) была поставлена горизонтально, а основная ось zz1 занимала наклонное положение, то ось уровня отклонялась от перпендикуляра тп к основной оси на угол β. После поворота алидады ось zz1 занимает прежнее положение, а ось и'2и'1 отклоняется от перпендикуляра тп на тот же угол β, но в противоположную сторону. Величина отклонения оси уровня от горизонтальной плоскости на угол 2β фиксируется числом делений, на которое отошел от нульпункта пузырек уровня. Действуя исправительным винтом уровня, пузырек возвращают к нульпункту на половику отклонения, т. е. ставят ось уровня и'2и1 параллельно линии тп. Затем подъемными винтами возвращают пузырек в нульпункт, совмещая тем самым ось zz1 сотвесной линией NN1.

2. Вертикальная нить сетки должна быть отвесной.В 20—25 м от теодолита вешают тяжелый отвес и наводят на его шнур вертикальную нить сетки. Если она полностью совпадет со шнуром, условие выполнено. Если же между шнуром и нитью образуется угол, его устраняют поворотом сеточного кольца, ослабив предварительно все четыре установочных винта УС сетки (см. рис. 62).

3. Визирная ось υυ1 (см. рис. 62) зрительной трубы должна быть перпендикулярна оси Ux ее вращения.Угол с (рис.64), на который отклоняется визирная ось от перпендикуляра рр1 к оси вращения трубы, называют коллимационной ошибкой.

Для выявления ее при положении вертикального круга справа от трубы (рис. 64, а) наводят центр сетки нитей на ясно видимую и значительно удаленную точку местности M, расположенную примерно на одном уровне с осью вращения трубы, и снимают отсчет с неподвижного горизонтального круга. Назовем его отсчетом КП1. После этого трубу поворачивают в вертикальной плоскости на 180° (переводят через зенит) и при положении вертикального круга слева от трубы (рис. 64, б) вновь тщательно совмещают центр сетки нитей с точкой M, повторно снимают отсчет с горизонтального круга, называя его отсчетом 1. При отсутствии коллимацион ной ошибки отсчет, 1 равен отсчету ΚΠ1±180°, так как они читаются на диаметрально противоположных частях лимба в точках ρ и р1;при наличии ошибки это равенство нарушается. Дуга на лимбе (рис. 64, в) между точками отсчетов КЛ1 и КП1±180° равняется двойной коллимационной ошибке (2с). Поэтому



Коллимационную ошибку у теодолитов с односторонней системой отсчета (теодолиты типа ТЗ0 и Т5) выявляют так, чтобы исключить влияние эксцентриситета алидады. Для этого наблюдения проводят в два приема. Выполнив первый прием так, как описано выше, и получив отсчеты 1 и КЛ1, поворачивают (переставляют) горизонтальный круг примерно на 180° и наблюдают точку M второй раз. Получают новые отсчеты КП2 и 2. Величина коллимационной ошибки в этом случае

Коллимационная ошибка считается допустимой, если она не превышает двойной точности отсчета. Если же ошибка больше, изменяют положение визирной оси в трубе путем смещения сетки нитей. Для этого сначала вычисляют отсчет КЛ', свободный от коллимационной ошибки. Как видно из рис. 64, в,

Вычисленный отсчет ставят на горизонтальном круге, действуя наводящим винтом алидады. При этом перекрестие, сетки нитей смещается с точки M. Тогда сетку передвигают так, чтобы оно вновь совпало с изображением точки M. Для этого в теодолите ТЗО ослабляют оба вертикальных винта сетки (ВИС на рис. 62) и, отвинчивая один из горизонтальных винтов (ГИС) и завинчивая другой, передвигают диафрагму с сеткой по горизонту. Добившись нужного результата, закрепляют вертикальные винты сетки и повторяют поверку. В теодолитах других типов могут применяться иные способы устранения коллимационной ошибки, описанные в руководствах по их эксплуатации.

Заметим, что полностью устранить коллимационную ошибку не всегда удается. Она исключается при измерении угла, которое ведется дважды: при положении вертикального круга справа от трубы и слева. Среднее арифметическое из полученных при этом отсчетов КП и КЛ будет свободно от коллимационной ошибки, т. к.



4. Ось tt1вращения зрительной трубы должна быть перпендикулярна основной оси zz1 прибора(см. рис. 62). Теодолит устанавливают в 20—30 м от стены высокого здания и тщательно нивелируют, наводят зрительную трубу при КП на хорошо заметную и высоко расположенную на стене точку M (рис. 65). При закрепленных винтах горизонтального круга и его алидады наклоняют трубу так, чтобы ее визирная ось стала примерно горизонтальной. Затем на стене отмечают проекцию центра сетки нитей, допустим точку т1. Те же действия повторяют при КЛ, получая на стене точку т2. Если условие выполняется, перекрестие сетки нитей в обоих случаях проектируется в точку т0. Для устранения наклона оси вращения зрительной трубы надо поднять или опустить один из ее концов, что делают в мастерской. Обычно такое исправление не выполняют, поскольку среднее значение угла, измеренного при КП и КЛ, свободно от влияния этой погрешности. Но если теодолит используют для контроля за соблюдением вертикальности инженерных сооружений при строительстве, то с помощью накладного уровня тщательно приводят в горизонтальное положение ось вращения трубы.
