Теодолиты, применяемые на лесных съемках

Теодолит ТЗ0. Прибор предназначен для измерения горизонтальных и вертикальных углов со средней квад-ратической погрешностью ±30" (одним приемом), расстояний с погрешностью 1:300—1:400 (нитяным дальномером) и 1 : 1000 (дальномерной насадкой). Им можно измерять магнитные азимуты и превышения (горизонтальным лучом). В комплект теодолита могут входить ориентир-буссоль, уровень на трубу и дальномерная насадка. Конструкция ТЗО (рис. 60), как и любого другого оптического теодолита, позволяет после наведения трубы на объект, не сходя с места, отсчитывать углы по обоим кругам и наблюдать за установкой уровня. Это обеспечивает высокую производительность труда и устойчивость прибора на любом, в том числе и слабом, грунте.

Зрительная труба с увеличением 20^х фокусируется вращением барабана, расположенного на одной из колонок. Она снабжена оптическим визиром для приближенного наведения ее на объект. Трубу используют и для центрирования теодолита в качестве оптического центрира. Для этого ее устанавливают объективом вниз так, чтобы отсчет по вертикальному кругу был равен 270+2°. Высота штатива при этом должна быть не менее 1,2 м. Круги разделены через 10'. Отсчеты по ним берут с точностью до 1' через штриховой микроскоп, расположенный рядом с трубой. Освещают круги зеркалом, прикрепленным к колонке. Перед отсчитыванием наблюдатель устанавливает окуляр микроскопа по глазу вращением окулярного кольца.

Теодолит не имеет уровня при алидаде вертикального круга. Отсчеты с этого круга снимают после тщательного приведения на середину пузырька уровня при алидаде горизонтального круга. Для фиксирования и точной наводки горизонтального круга, его алидады и трубы имеется три пары винтов: каждую пару составляют закрепительный и наводящий винты. Подставка от теодолита не отделяется. Ее нижняя часть служит поддоном металлического футляра.

В настоящее время наша промышленность изготовляет модернизированную модель этого теодолита под шифром 2Т30П с трубой прямого изображения. Теодолит имеет шкаловый микроскоп с ценой деления шкалы 5', соответствующей 1° лимба. Вследствие этого точность отсчета повышена до 0,5', а средняя квадра-тическая погрешность измерения горизонтального угла одним приемом снижена до ±20".

Теодолит Т5, Предназначен для выполнения тех же измерений, что и теодолит ТЗО. Горизонтальные и вертикальные углы измеряются со средней квадратической погрешностью ±5" (одним приемом).

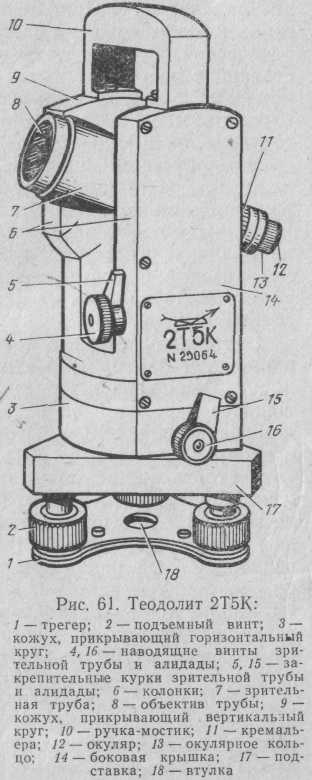

В настоящее время теодолиты этого типа выпускаются под шифрами. 2Т5КП (со зрительной трубой прямого изображения) и 2Т5К. (рис. 61). У них вместо уровня при алидаде вертикального круга работает компенсатор наклона. Центрирование прибора выполняется оптическим центриром. Зрительная труба с увеличением 27,5^х фокусируется вращением муфты, расположенной вблизи окуляра. Круги разделены через 1°. Отсчет выполняют по шкаловому микроскопу с точностью 0,1' (см. рис. 57, в). Шкала для отсчета по вертикальному кругу в моделях 2Т5 и последующих имеет двойную оцифровку, что позволяет определять не только величину, но и знак угла наклона. В этих же моделях на горизонтальном круге укреплен круг-искатель с ценой деления 10°, позволяющий быстро ориентировать прибор.

Теодолит имеет две пары закрепительно-наводящих устройств — трубы и алидады горизонтального круга. Каждая пара расположена на одной оси. Закрепительное устройство куркового типа. Прибор можно использовать с дальномерными насадками ДНР-5 и ДН-8, а также со светодальномерами СМ-5 и ЗСМ-2, которые закрепляются на теодолите вместо съемной ручки-мостика.
