Устройство электрических стартеров

1. Цель работы:

Изучение устройства и принципа работы автомобиль­ного элек­тростартера.

2. Краткие сведения

Электростартер предназначен для осуществления пуска авто­мобильного двигателя.

Электростартер конструктивно объединяет в себе элек­тродви­гатель постоянного тока с последовательным или сме­шанным воз­буждением, электромагнитное тяговое реле и ме­ханизм привода. Применение смешанного возбуждения по­зволяет снизить частоту вращения якоря поверхностей и об­легчить работу механизма при­вода.

Наибольшее распространение на автомобилях получили элек­тростартеры с принудительным электромеханическим включением и выключением шестерни, имеющие роликовые муфты свободного хода и управляемые дистанционно с по­мощью тягового электромагнитного реле, установленного на корпусе или на крышке со стороны привода.

Основными узлами и деталями электростартера явля­ются кор­пус 1 (рис. 2.1) с полюсами 2 и катушками 4 обмотки возбужде­ния; якорь 3 с коллектором 36, механизм привода с муфтой свободного хода 12, электромагнитное тяговое реле 25, крышка 17 со стороны привода (передняя крышка), крышка 33 со сто­роны коллектора (задняя крышка) и щеточ­ный узел с щеткодержате­лями 32.

Корпусы электростартеров изготавливают из трубы или сталь­ной полосы с последующей сваркой стыка. К корпусу винтами крепятся полюсы 2, на которых располагаются ка­тушки 4 обмот­ки возбуждения. Практически все стартерные электродвигатели выполняются четырехполюсными. В стар­терных электродвигателях смешанного возбуждения катушки последовательной и параллельной обмоток возбуждения ус­танавливаются на отдельных полюсах.

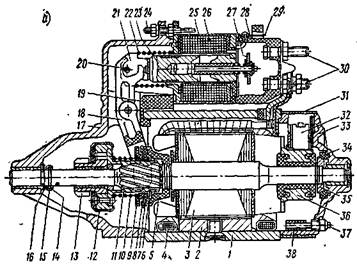

Рис. 2.1. Стартер с принудительным электромеханическим перемещением шестерни привода с роликовой муфтой свободного хода.

1 – корпус; 2 — полюсный сердечник; 3 — якорь; 4 — обмотки воз­бужде­ния; 5 — фланец; 6 — запор­ное кольцо; 7— упорный фланец; 8 — повод­ковое кольцо; 9— по­водковая муфта; 10 — буферная пружина; 11 — шлицевая втулка; 12 — муфта свободного хода; 13 — шестерня; 14 — упорное кольцо; 15 – замочное кольцо; 16— регулировочные шайбы; 17 и 33 — крышки; 18— рычаг; 19— резиновая заглушка; 20— палец по­водка; 21 — поводок; 22 — воз­вратная пружина; 23 — якорек; 24 — шпилька крепления реле; 25— тяговое реле; 26 — обмотка; 27 — кон­тактная пластина; 28— крышка реле; 29 — штекерный вывод обмотки реле; 30 — зажимы; 31 — защитная лента; 32— щеткодер­жатель; 34 — тормозной диск; 35 — конус; 36 — коллектор; 37 — шпиль­ка; 38 — изо­ляционная трубка.

Катушки последовательной обмотки возбуждения имеют неболь­шое число витков неизолированного медного провода прямоугольного сечения марки ПММ. Между вит­ками катушки прокладывают электро­изоляционный картон толщиной 0,2...0,3 мм. Катушки параллельной обмотки нама­тываются изолированным круглым проводом ПЭВ-2. Сна­ружи катушки изолируют хлобчатобумажной лентой, пропи­тываемой лаком.

Ток к обмотке возбуждения проводится через главные контакты тягового реле по многожильному проводу или мед­ной шине, проходя­щим через изоляционные втулки в корпусе или задней крышке.

Сердечник якоря представляет собой пакет стальных плас­тин. Применение шихтованного сердечника уменьшает потери на вих­ревые токи. Пакет якоря напрессован на вал.

Полузакрытые или закрытые пазы якорей имеют прямо­угольную или грушевидную форму. Прямоугольная форма обеспечивает лучшее заполнение паза прямоугольным прово­дом. Грушевидные пазы удобны для размещения двухвитко­вых секций.

Обмотка якоря укладывается в пазы сердечника. При­меняются простые волновые и простые петлевые обмотки с одно- и двухвитковыми секциями. Двухвитковые секции ха­рактерны для электродви­гателей небольшой мощности. Од­новитковые секции выполняются из неизолированного пря­моугольного провода марки ПММ. Обмотки с двухвитко­выми секциями наматываются круглым изолированным про­водом. Одновитковые секции закладываются в пазы с торца пакета якоря. Проводники в пазах изолируются друг от друга и от паке­та пластин электроизоляционным картоном. По схеме волновой об­мотки число пазов якоря четырехполюс­ного электродвигателя долж­но быть нечетным и у отечест­венных электростартеров находится в пределах 23...33.

На лобовые части обмотки якоря накладывают бандажи из нес­кольких витков стальной проволоки, намотанных на прокладку из электроизоляционного картона и скрепленных металлическими ско­бамии, хлобчатобумажного или капроно­вого шнура.

Концы секций обмотки якоря припаиваются в прорезях петуш­ков к пластинам коллектора. В электростартерах при­меняются сбор­ные цилиндрические коллекторы на металли­ческой втулке, цилин­дрические и торцевые коллекторы на пластмассе.

Цилиндрические коллекторы набирают в виде пакета медных пластин, изолированных прокладками из миканита, слюдината или слюдопласта.

Пластины в сборном коллекторе закрепляются металли­ческими нажимными кольцами и изоляционными конусами по опорным поверх­ностям пластин, выполненным по форме, напоминающей «ласточкин хвост». Металлическая втулка, напрессовываемая на вал, изоли­руется от медных пластин миканитовой цилиндрической втулкой. Вследствие податли­вости изоляционных миканитовых конусов перво­начальная форма сборного цилиндрического коллектора в процессе экс­плуатации может изменяться, что приводят к усилению ис­крения под щетками, повышенному износу пластин коллек­тора и щеток. Коллекторы на пластмассе допускают приме­нения коллекторных пластин с разнообразной формой опор­ной части. Пластмассовый корпус плотно охватывает сопря­женные поверхности пакета коллектор­ных пластин и незави­симо от конфигурации и точности изготовления опорных час­тей пластин обеспечивает высокую монолитность конструк­ции и упрощает технологический процесс изготовления кол­лектора.

Замена цилиндрических коллекторов торцевыми сни­жает расход коллекторной меди и повышает срок службы ще­точно-коллекторного узла. Якорь вращается в двух или трех опорных с бронзографитовыми или металлокерамическими подшипниками скольжения.

Задние крышки электростартеров с цилиндрическими коллекто­рами отливаются из цинкового, алюминиевого сплава или штампуют­ся из стали. К крышке 33 крепятся че­тыре коробчатых щеткодержа­теля 32 радиального типа с щетками и спиральными пружинами. Щеткодержатели изо­лированных щеток отделены от крышки прок­ладками из тек­столита или другого изоляционного материала. В стартерах с торцевыми коллекторами щетки размещаются в пласт­массо­вой или металлической траверзе и прижимаются к рабочей поверхности коллектора цилиндрическими пружинами.

В 12-вольтовых стартерах используются меднографит­ные щетки марок МГСО и МГС20 с добавкой олова и свинца, которые улучшают коммутацию, уменьшают износ коллек­тора и падение напря­жения под щетками. Щетки МГC5 и МГС51 устанавливаются в двадцатичетырехвольтовых стар­терах. Плотности тока в стартерных щет­ках на рабочих ре­жимах достигают 50...120 А/см². Щетки имеют канатики и присоединяются к щеткодержателям с помощью винтов. Обычно щетки устанавливаются на геометрической нейтрали. На некоторых стартерах против направления вращения. Вол­новая об­мотка якоря имеет две параллельных ветви и позво­ляет ограни­читься установкой двух щеток, однако на старте­рах с целью уменьшения плотности тока устанавливается полное число щеток, рав­ное числу полюсов.

Алюминиевые или чугунные передние крышки 17 имеет устано­вочные фланцы с двумя или большим числом отвер­стий под болты или шпильки крепления стартера к картеру маховика или сцепле­ния и посадочные пояски. Фланцевое крепление обеспечивает не­обходимую точность взаимного расположения шестерни стартера относительно венца махо­вика при снятии и повторной установке стартера.

Передняя и задняя крышки крепятся к корпусу стяж­ными болтами.

Дистанционно управляемое тяговое реле 25 обеспечи­вает ввод шестерни 13 в зацепление с венцом маховика и подключает стартерный электродвигатель к аккумуляторной батарее. Реле имеет одну или две обмотки (вытягивающую и удерживающую), намотанные на латунную втулку, в которой свободно перемещается стальной якорь с контактной пласти­ной 27. Два неподвижных контакта в виде кон­тактных болтов 30 установлены в пластмассовой или металлической крышке реле. Втягивающая обмотка 26, подключенная параллельно контактом реле, при включении реле действует согласно с удер­живающей обмоткой и создает достаточную притяги­вающую силу, когда зазор между якорем и сердечником мак­симален. При замыка­нии главных контактов втягивающая обмотка замыкается накорот­ко и выключается из работы. В двухобмоточном реле удерживаю­щая обмотка, рассчитанная в основном на удержание якоря реле в притянутом состоянии, намотана проводом меньшего сечения, чем втягивающая об­мотка.

Механизм привода стартера расположен на шлицевой части ва­ла. Муфта свободного хода 12 привода обеспечивает передачу вращающего момента от вала якоря маховику в пе­риод пуска и пре­пятствует вращению якоря маховиком после пуска двигателя.

Электростартеры с принудительным перемещением шестерни имеют роликовые, фрикционные и храповые муфты свободного хода. Наибольшее распространение получили ро­ликовые муфты (рис. 2.2), бесшумные в работе и технологич­ные по конструкции, способные при небольших размерах пе­редавать значительные вращающие мо­менты.

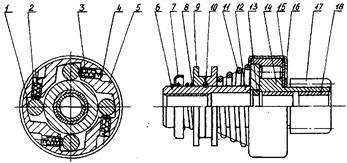

Рис. 2.2. Приводной механизм стартера с плунжерной муфтой свободного хода.

1 – ролик; 2 – плунжер; 3 – пружина прижимная; 4 – упоры пружины; 5 – обойма наружная ведущая; 6 – кольцо замковое; 7- чашка; 8 – вспомога­тельная пружина; 9 – втулка отвода; 11 – пружина буферная; 12 – втулка; 13 – кольцо центрирующее; 14 – обойма ведомая; 15 – пластина металли­ческая; 16 – кожух муфты; 17 – шестерня привода; 18 – вкладыш.

Рабочие поверхности ведущей звездочки 5 представ­ляют собой логарифмическую спираль, спираль Архимеда или окружность со смещенным центром, что позволяет полу­чить постоянный угол за­клинивания в 4...6°. При включении муфты в работу ведущая обой­ма 5 поворачивается относи­тельно еще неподвижной ведомой 14, ролики 1 под дейст­вием прижимных пружин 3 и сил трения переме­щаются в уз­кую часть клиновидного пространства и муфта закли­нива­ется. После пуска двигателя частота вращения шестерни 17 привода и связанной с ней ведомой обоймы превышает час­тоту вращения ведущей обоймы, ролики переходят в широ­кую часть клиновид­ного пространства между обоймами, по­этому передача вращения от венца маховика к якорю исклю­чается.

Воздействие центробежных сил на ролики и плунжеры 2 тре­бует применения прижимных пружин с большими уста­новочными уси­лиями. При неустойчивом пуске возникают значительные ускоре­ния. Действующие на ролики и плун­жеры центробежные силы могут превысить усилия прижим­ных пружин и привести к динамической пробуксовке муфты.

При резких динамических ударах роликов по плунже­рам деформируются юбка и дно плунжера 2, упоры 4 в плун­жерном отверс­тии обоймы и пружины. Результатом является неравномерное зак­линивание роликов, перегрузка отдельных элементов, снижение надежности работы.

Шестерню 17 привода и обоймы муфт свободного хода для по­вышения механической прочности и износоустойчиво­сти изготавли­вают из высоколегированной стали. Чтобы пре­дотвратить смеще­ние пружин 3 и обеспечить стабильность прижимного усилия, исполь­зуют специальные упоры 4. Цен­трирующее кольцо 13 уменьшает ра­диальное биение обоймы, ограничивает перекос муфты при заклини­вании роликов и улучшает работу привода в режиме обгона.

Электромагнитное тяговое реле воздействует на меха­низм привода с помощью рычага включения через разрезную поводковую муфту, состоящую из двух половин. Со стороны втулки отвода 9 расположена вспомогательная пружина 8, упирающаяся в чашку 7. Такое устройство позволяет разомк­нуть главные контакты тягового реле путем сжатия вспомога­тельной пружины при перемещении втул­ки отвода возврат­ной пружиной в тех случаях, когда шестерню привода заедает в зубчатом венце маховика после отключения стартера.

Схема дистанционного управления стартером приведена на рис. 2.3. При переводе включателя зажигания S1 в положе­ние стартования, контакты KV1:1 дополнительного реле KV1 подклю­чают втягивающую КА2:1 и удерживающую КV2 об­мотки тягового реле к аккумуляторной батарее GB. Под дей­ствием намагничи­вающей силы двух обмоток якорь тягового реле перемещается и с помощью рычага включения вводит шестерню стартера в зацепление с венцом маховика. В конце хода якоря реле замыкаются основные контакты КА2:1 тяго­вого реле и GB оказывается соединенной со стартерным элек­тродвигателем М.

Контакты КА2:1 замыкаются раньше, чем шестерни полностью войдет в зацепление с венцом маховика. Даль­нейшее перемещение шестерни до упорного кольца на валу происходит за счет осевого усилия в винтовых шлицах вала якоря и направляющей муфты втул­ки свободного хода.

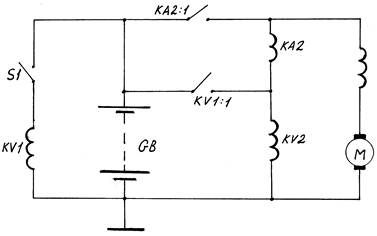

Рис. 2.3. Электрическая схема дистанционного управления старте­ром.

S1 – выключатель зажигания; KV1 – обмотка дополнительного реле; KV1:1 – контакты дополнительного реле; КА2 – втягивающая об­мотка тягового реле стартера; KV2 – удерживающая обмотка тягового реле стартера; КА2:1 – контакты тягового реле стартера; GB – аккумуля­торная батарея; М – якорь стартера.

Если при запуске шестерня стартера упирается в венец махо­вика, якорь реле все равно продолжает двигаться, сжи­мая буфер­ную пружину, и замыкает контакты КА2:1. Якорь стартера вместе с приводом начинают вращаться, и как только зуб шестерни уста­навливается напротив впадины зуб­чатого венца маховика, шестер­ня под действием буферной пружины и осевого усилия в шлицах входит в зацепление с маховиком.

Шестерня остается в зацеплении до тех пор, пока води­тель не отключить питание дополнительного реле стартера. После раз­мыкания контактов КV1:1 дополнительного реле втягивающая КА2 и удерживающая KV2 обмотки тягового реле оказываются включен­ными последовательно, получая питание через контакты КА2:1. Число витков обеих обмоток одинаково и по ним проходит один и тот же ток. Так как на­правление тока во втягивающей обмотке в этом случае изме­няется, обмотки действуют встречи и создает два равных, но противоположно направленных магнитных потока. Сердеч­ник электромагнита размагничивается и возвратная пружина, пере­мещая якорь реле в исходное положение, размыкает главные кон­такты и выводит шестерню из зацепления с вен­цом маховика.

3. Учебные пособия, приспособления и инструменты

3.1. Стартеры в сборе, разрезанные образцы, щиты с де­та­лями и плакаты.

3.2. Приспособления и инструменты, необходимые для разбор­ки и сборки электростартера.

4. Порядок выполнения работы

4.1. Разобрать стартер.

4.2. Нарисовать схему внутренних соединений кату­шек обмот­ки возбуждения и обмотки якоря.

4.3. Нарисовать эскиз магнитной системы стартер­ного электродвигателя.

4.4. Определить число пазов, число витков в секциях обмот­ки якоря, число коллекторных пластин.

4.5. Нарисовать схему обмотки якоря и рассчитать её шаги.

4.6. Привести частичную разборку тягового реле.

4.7. Нарисовать магнитную систему тягового реле.

4.8. Нарисовать схему соединения обмоток реле.

4.9. Собрать тяговое реле в порядке, обратном раз­борке.

4.10. Собрать стартер в порядке, обратном разборке.

5. Содержание отчета

5.1. Тип изучаемого стартера и его техническая харак­теристика.

5.2. Краткое описание особенностей устройства и принципа работы стартера.

5.3. Схема внутренних соединений катушек обмотки возбуж­дения и обмотки якоря.

5.4. Эскиз магнитной системы стартерного электродви­гате­ля.

5.5. Эскиз магнитной системы тягового электромаг­нитного реле.

5.6. Схема соединений обмоток тягового реле.

5.7. Схема управления электростартером.

6. Контрольные вопросы

6.1. Из каких основных реле узлов и деталей состоит элек­тростартер?

6.2. Какие возможны схемы внутренних соединений обмоток возбуждения и якоря в электростартерах?

6.3. Почему пакет якоря набирается из стальных пла­стин?

6.4. Почему пакеты якорей четырехполюсных стартер­ных элек­тродвигателей с волновой обмоткой имеют нечетное число пластин?

6.5. Какой тип щеткодержателей пршленяется в элек­тростар­терах?

6.6. Какие типы коллекторов применяются в электро­старте­рах?

6.7. Почему удерживающая и втягивающая обмотки тягового реле имеют одинаковое число витков, но намотаны проводами разного сечения?

6.8. Каково назначение пружин привода?

6.9. Можно ли в четырехполюсном электродвигателе с вол­новой обмоткой ограничиться установкой двух щеток?

6.10.Каковы преимущества стартеров смешанного воз­бужде­ния?
