ОБЩЕВОЙСКОВАЯ АКАДЕМИЯ ВООРУЖЕННЫХ СИЛ РОСИЙСКОЙ ФЕДЕРАЦИИ

Кафедра разведки и иностранных армий

Инв. № _____

Экз. № ______

СИЛЫ И СРЕДСТВА ТАКТИЧЕСКОЙ РАЗВЕДКИ

СУХОПУТНЫХ ВОЙСК И ИХ ВОЗМОЖНОСТИ

УЧЕБНОЕ ПОСОБИЕ

По реестру Учебно-методического объединения Сухопутных войск, учебное пособие №

Допущено учебно-методическим объединением высших военно-учебных заведений по образованию в области военного управления Вооруженных Сил Российской Федерации (Сухопутных войск

по специальностям: 160200 «Управление воинскими частями и

соединениями (Сухопутные войска)»

Москва 2006 г.

Учебное пособие предназначено для преподавателей, докторантов, адъюнктов, слушателей и курсантов академии. Пособие разработано в соответствии с учебной программой академии, на основе уставов и наставлений ВС РФ, приказов и директив Министерства обороны РФ. При разработке пособия использованы материалы Главного штаба Сухопутных войск и кафедр академии.

Пособие разработано авторским коллективом кафедры разведки и иностранных армий в составе: кандидата военных наук, профессора полковника Смирнова А.Н. – руководителя авторского коллектива, кандидатов военных наук полковников Дементьева А.Ю., Какадий И.И., Рябченко И.А., Симакова В.А.

Учебное пособие подготовлено к изданию кандидатом военных наук, профессором полковником Смирновым А.Н.

ВВЕДЕНИЕ

Соединения и части Сухопутных войск имеют современные высокоэффективные средства разведки, позволяющие в короткие сроки обнаруживать объекты противника, безошибочно их опознавать и с высокой точностью определять местоположение (координаты этих объектов (целей).

Силами и средствами разведки являются штатные разведывательные подразделения (части), а также подразделения, выделяемые для разведки от родов войск, специальных войск и служб, их разведывательная техника и средства передвижения, с помощью которых они выполняют задачи.

Для ведения разведки от соединений и частей Сухопутных войск выделяются разведывательные органы, под которыми понимаются штатные или временно создаваемые подразделения (группы) с необходимым количеством средств для выполнения определенных разведывательных задач.

Совокупность количественных и качественных показателей выполнения разведывательных задач за установленное время в конкретных условиях оперативно-тактической обстановки выражается в возможностях сил и средств разведки частей и соединений.

Основными показателями возможностей сил и средств разведки полка и дивизии являются: количество органов (средств) разведки, выделяемых соединением (частью); маневренность органов (средств) разведки; количество объектов противника, вскрываемых выделенными органами (средствами) разведки; точность определения местоположения (координат) объектов разведки; оперативность прохождения разведывательных сведений, добытых органами разведки.

В учебном пособии рассматриваются организация, предназначение и основные показатели возможностей сил и средств тактической разведки.

СОСТАВ И НАЗНАЧЕНИЕ СИЛ И СРЕДСТВ РАЗВЕДКИ ПОЛКА

И ИХ ВОЗМОЖНОСТИ В ОСНОВНЫХ ВИДАХ БОЯ

Для решения разведывательных задач мотострелковый (танковый) полк имеет следующие штатные разведывательные подразделения:

- разведывательную роту;

- 13 отделений артиллерийской разведки;

- 3 отделения радиационной и химической разведки.

В каждой мотострелковой роте имеется радиолокационная станция ближней разведки СБР-3 (СБР-5). Она предназначена для разведки движущихся наземных целей (танк, бмп, бтр, группы военнослужащих, одиночные солдаты и т.д.) в любое время года, суток, при отсутствии оптической видимости (туман, задымленность и т.д.). Кроме того для ведения инженерно-саперной роты выделяется инженерный наблюдательный пост (инженерный разведывательный дозор) и миноискатели. Силы разведки мотострелкового (танкового) полка показаны на схеме 1.

Схема 1. Силы разведки мотострелкового (танкового) полка

Для ведения войсковой разведки в мотострелковом (танковом) полку имеется разведывательная рота. Она состоит из управления роты и трех разведывательных взводов разного состава (схема 2).

Схема 2. Организационно-штатная структура разведывательной

роты мотострелкового (танкового) полка

Всего в составе разведывательной роты полка имеется: Личного состава – 78 чел., в т.ч. офицеров – 5, прапорщиков – 2, сержантов – 11, солдат 60; БРМ- 1к – 4 ед, БМП-1(2) – 3 ед, БРДМ-2 – 4 ед, грузовой автомобиль – 1 ед, ЛПР-1(2) – 14 ед.

БРМ-1к создана на базе боевой машины пехоты БМП-1 и предназначена для управления разведывательными органами, выделяемыми из состава роты и ведения разведки. Экипаж БРМ-1к – 6 чел. (командир машины, механик-водитель, наводчик-оператор, старший оператор-разведчик, оператор-разведчик, радиотелеграфист-разведчик). Машина укомплектована специальной аппаратурой, включающей средства разведки, средства ориентирования на местности и средства связи.

К средствам разведки БРМ-1к относятся: квантовый дальномер командирских и разведывательных машин (ДКРМ-1), радиолокационная станция ПСНР-5, приёмопеленгатор ЭРРС-1, войсковой прибор химической разведки (ВПХР), индукционный миноискатель полупроводниковый (ИМП).

К средствам ориентирования на местности относятся аппаратура «Квадрант-2», гирокомпас 1Г11Н и визир 1Т25.

К средствам связи БРМ-1к относятся ультракоротковолновая радиостанция Р-123М, коротковолновая радиостанция Р-130М с высокочастотным согласующим устройством (ВСУ), УКВ переносная радиостанция типа Р-148, датчик аппаратуры быстродействующей связи Р-149, танковое переговорное устройство Р-124 на 6 абонентов, выносной телефонный аппарат с катушкой кабеля, комплект антенно-мачтовых устройств.

В различных видах боя разведывательная рота может выделить 1-2 РД на глубину до 30 км, 2-3 НП со средствами радиолокационной разведки (ПСНР, СБР), 1-2 группы для проведения поиска и устройства разведывательной засады, или действовать в полном составе в разведывательном отряде полка (РО) в заданном направлении на глубину до 50 км в полосе шириной до 5 км.

Разведывательный дозор (РД) предназначен для ведения разведки во всех видах боя и на марше. Назначается в составе до усиленного разведывательного (мотострелкового, танкового, парашютно-десантного, десантно-штурмового) взвода. В его состав могут включаться разведчики-артиллеристы, инженеры-саперы, а также военнослужащие подразделений РХР со своими средствами разведки и передвижения. При ведении разведки в заданном направлении РД способен просматривать местность шириной 1-2 км. Количество объектов, вскрываемых РД за 8-12 час ведения разведки, будет зависеть от плотности объектов на данном направлении и может быть равным 4-8. Средняя ошибка определения координат объектов составляет 100-300 м.

Слежение за подвижными наземными объектами противника может осуществляться при условии, что средняя скорость маневрирования объекта не превышает 15 км/ч, а курс взаимного перемещения – 30 град.

Положительными качествами РД является относительно небольшие (от 2 до 4 часов) затраты времени на подготовку к выполнению задачи, хорошие манёвренные возможности, позволяющие передвигаться со скоростью 20 - 25 км/ч, высокий показатель боевого применения (0,7 - 0,8).

Недостатками являются малая глубина обнаружения объектов (целей) имеющимися средствами разведки, уязвимость со стороны противника при действиях у него в тылу, необходимость тщательной подготовки и обеспечения (в т.ч. огневого) проникновения РД в тыл противника.

Наблюдательный пост (НП) предназначен для ведения разведки путем наблюдения. Дальность обнаружения объектов противника не превышает 3-5 км днём и 400-500 м ночью. Вероятность вскрытия объекта (при не менее, чем двукратном проявлении) составляет 0,3 – 0,4 днем и 0,1 – 0,2 ночью, а в общей сложности один НП способен вскрыть 10-14 % объектов противника, от общего их возможного количества в секторе наблюдения, за 8-12 час. Средняя ошибка определения координат с помощью бинокля составляет 100-300 м, с помощью средств разведки, установленных на БРМ-1к – 30-40 м.

Положительными качествами НП является малые затраты времени на подготовку личного состава к выполнению поставленной задачи; способность в короткие сроки готовить и менять занимаемую позицию; относительная безопасность от воздействия со стороны противника, а также высокий коэффициент боевого применения в своем секторе наблюдения.

К основным недостаткам относится: малая глубина ведения разведки, особенно в условиях ограниченной видимости; зависимость выполнения задачи по вскрытию объектов противника от их активного проявления; ограниченная способность фиксации различных проявлений объекта (разведывательных признаков).

Разведывательный отряд (РО) высылается для добывания разведывательных сведений на наиболее важное направление и может вести разведку в полосе шириной до 5 км и на глубину до 50 км (в дивизии до 80 км). РО выделяется в подвижных видах боя в составе разведывательной (мотострелковой, танковой, парашютно-десантной, десантно-штурмовой) роты.

В наступлении РО высылается для разведки группировок противника, переходящих к обороне на промежуточных оборонительных рубежах, состава и направления выдвижения его резервов и других задач.

В обороне – для разведки противника выдвигающегося из глубины (при отсутствии непосредственного соприкосновения с противником), наступающего на открытом фланге, при прорыве его группировки в глубину нашей обороны, высадке им воздушных десантов.

Возможности РО по вскрытию объектов противника в 1,5-2 раза выше возможностей РД.

Разведывательный отряд, как и РД, характеризуется теми же положительными и отрицательными качествами.

Группа для проведения поиска выделяется для добывания разведывательных сведений путем захвата пленных, документов, образцов вооружения и снаряжения. Для проведения поиска может назначаться подразделение (группа) в составе усиленного взвода.

Группа для устройства разведывательных засад предназначена для добывания разведывательных сведений путем захвата пленных, документов, образцов вооружения и снаряжения противника, а также уничтожения его средств ядерного и химического нападения в его расположении на маршрутах (районах) возможной встречи с ним. Для устройства разведывательной засады может назначаться подразделение (группа) в составе усиленного взвода. Может проводиться разведывательными органами (РО, РД) действующими в тылу противника.

На командном пункте полка за счет сил и средств роты связи развертывается пост приема данных воздушной разведки в составе 1-2 связистов-операторов и радиоприемника Р-870 (313). На получение разведывательных данных с борта самолета (вертолета), их раскодирование и нанесение на карту, по опыту учений, требуется 7-8 мин. Для управления разведывательными органами и получения от них разведывательных данных, начальнику разведки полка выделяется КШМ Р-145 БМ.

В полку организуется следующие радиосети:

- радиосеть начальника разведки и командира разведывательной роты с РО, РД на радиостанции Р-130М КВ диапазона из состава КШМ Р-145БМ НР полка и БРМ-1к - командира разведывательной роты (РО-РД);

- радиосеть начальника разведки и командира разведывательной роты с НП на радиостанции Р-123М УКВ диапазона из состава КШМ Р-145БМ (НР полка), БРМ-1к и БМП командиров разведывательной роты, РО, РД, НП. Связь внутри РД (РО) осуществляется по радиосети командира РД (РО) на радиостанции Р-123М, а с группой разведчиков, спешившихся с машин – с помощью переносных радиостанций типа Р-148;

- связь с НР дивизии НР полка осуществляет на радиостанции Р-111 УКВ диапазона и на радиостанции Р-130М из состава КШМ Р-145БМ.

Мотострелковый (танковый) полк имеет силы и средства артиллерийской разведки подчиненные непосредственно начальнику артиллерии полка, а также входящие в состав подразделений штатной артиллерии (схема 3).

Схема 3. Организация и вооружение подразделений артиллерийской разведки мотострелкового (танкового) полка

Начальнику артиллерии полка подчинен взвод управления, в состав которого входит отделение разведки, оснащенное ПРП-4 .

В артиллерийском дивизионе полка для ведения разведки имеются в составе взвода управления дивизиона – ПРП -4 и командирская машина командира дивизиона 1В15, в составе взводов управления батарей - командирские машины командиров батарей 1В14. Взвод управления дивизиона может развернуть сопряженное наблюдение на фронте до 1.5 км.

Всего в артиллерийском дивизионе для ведения разведки могут быть развернуты четыре КНП, один радиолокационный пост и один наблюдательный пункт. Этими разведывательными органами дивизион может организовать и вести разведку в полосе шириной до 6 км на дальность до 10 км.

Минометные батареи мотострелковых батальонов имеют отделения разведки на вооружении которых имеются дальномеры ДАК (ЛПР) и ПАБ-2а, которые развертывают КНП и ведут разведку в полосе шириной до 1,5 км., на глубину до 10 км.

В целом, силами и средствами разведки штатной артиллерии мотострелкового (танкового) полка могут быть развернуты до 14 (11) артиллерийских наблюдательных пунктов и три радиолокационных поста, которые по своим возможностям способны вести разведку в полосе шириной до 15 км на глубину возможностей средств разведки – до 10 км и более.

Основные силы и средства разведки воздушного противника полка находятся в зенитном дивизионе мсп (тп) (схема 4).

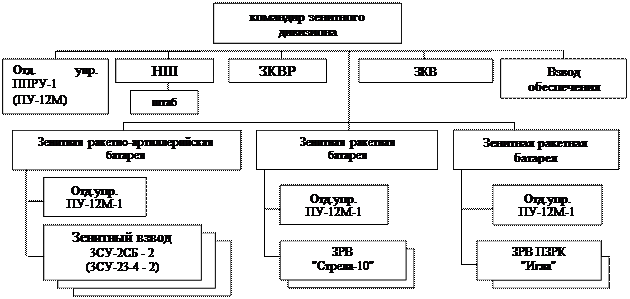

Схема 4. Силы и средства разведки воздушного противника полка

Примечание:

1. РЛС ППРУ-1 - 1ед. в отделении управления дивизиона.

2. Если на вооружении зенитных взводов стоит ЗСУ-2С6 (Тунгуска), то на каждой установке имеется станция обнаружения цели (СОЦ), то есть 6 ед.

Если на вооружении стоит ЗСУ-23-4 (Шилка), то на каждой установке имеется радиолокационная станция (РЛС-1РЛ33М3), то есть 6ед.

3. Радиопеленгаторы - в зрбатр. на БМ 9А35М3 (Стрела) у каждого командира взвода имеется пассивный радиопеленгатор (ПРП).

Разведывательные возможности дивизиона характеризуются способностью средств разведки подразделений дивизиона по обнаружению и опознаванию воздушных целей, оповещению о них личного состава полка. Основным средством разведки в воздушного противника в дивизионе является РЛС, входящая в состав ППРУ-1. Она обеспечивает ведение разведки на месте и в движении, передачу данных о воздушных целях с помощью аппаратуры съема и передачи данных на батарейные командирские пункты.

Для разведки воздушного противника используются также станции обнаружения (сопровождения) целей ЗСУ 2С6, радиопеленгаторы, оптические приборы, а во взводах, вооруженных ЗСУ-23-4,-РЛС-2.

Т а б л и ц а 1

Расчетные дальности (в км) обнаружения воздушных целей средствами разведки дивизиона с вероятностью не менее 0,5

П р и м е ч а н и е: 1. При наличии углов закрытия до одного градуса дальность обнаружения уменьшается на 15-20%.

2. Радиоэлектронные помехи, применяемые противником, могут уменьшить дальность обнаружения на 60% и более.

3. Применение СДЦ снижает дальность обнаружения до 15%.

Информация о воздушных целях на КП дивизиона поступает также от РЛС начальника ПВО дивизии.

Для обстрела неманеврирующих целей на дальней границы зоны поражения (обстрела) в условиях отсутствия углов закрытия и радиоэлектронных помех их обнаружение должно осуществляться на дальностях значения которых приведены в таблице

Т а б л и ц а 2

Требуемые дальности обнаружения воздушных целей для обстрела их на дальней границе зоны поражения (обстрела), км

Сравнение данных приведенных в табл. 1 и 2, показывает, что радиолокационные станции разведки ЗСУ 2С6 и РПК-2, ЗСУ-23-4 позволяют, обнаруживать воздушные цели при скоростях их полета до 400 м/с на дальностях, обеспечивающих открытие огня на дальней границе зоны поражения (обстрела).

Дальности обнаружения таких целей, как УР, КР, УАБ, УК и ПТУР, средствами разведки дивизиона обеспечивают обстрел их лишь в ограниченной части зоны поражения (обстрела), что потребует для их уничтожения назначения нескольких зенитных комплексов.

Радиационная, химическая и биологическая разведка ведется подразделениями наземной РХБ и воздушной РХ разведки, а также подготовленными отделениями (расчетами, экипажами) всех родов войск и специальных войск.

Наземная РХБ разведка ведется химическими разведывательными дозорами и химическими наблюдательными постами (химическими наблюдателями).

В мотострелковом (танковом) полку служба РХБ защиты представлена: начальником службы РХБ защиты полка; взводом радиационной, химической и биологической разведки; инструкторами РХБ защиты батальонов (дивизионов); мастером по ремонту средств РХБ защиты, состоящим в штате ремонтной роты полка. Кроме того, в полку имеется склад ВТИ, обеспечивающий хранение и выдачу подразделениям вооружения и средств РХБ защиты.

Штатным подразделением войск РХБ защиты в полку является взвод радиационной, химической и биологической разведки.

Взвод радиационной, химической и биологической разведки (врхбр) полка предназначен для ведения РХБ разведки. Он также может привлекаться к проведению контроля РХБ заражения подразделений полка после выхода их из зараженных районов и в районах проведения полной специальной обработки.

Взвод состоит из 3 отделений радиационной, химической и биологической разведки. В каждом отделении — по 3 человека. На вооружении имеются разведывательные машины БРДМ-2рхб (рис.1) или РХМ. Всего во взводе — 9 человек и 3 машины РХБР

По своим возможностям по выделению разведывательных органов взвод рхб способен в одновременно вести разведку3-х маршрутов или создать 3-и химических НП.

Возможности взвода рхб по ведению разведки:

- ведение в течение 1 часа радиационной, химической и неспецифической биологической разведки района площадью до 150 кв. км

- или 3 маршрутов (направлений) протяженностью каждый 8—12 км (химическая разведка) и 30—40 км (радиационная разведка).

Взвод РХБ разведки действует в полном составе или по отделениям. Отделения РХБ разведки, как правило, используются для ведения разведки и наблюдения на пунктах управления и в интересах подразделений полка, выполняющих наиболее важные задачи в бою.

Для ведения инженерной разведки полк штатных разведывательных подразделений не имеет. Для выполнения её задач при подготовке наступления или в обороне из состава инженерно- саперной роты может быть выделено первое инженерно саперное - отделение, которое способно оборудовать 1-2 инженерных наблюдательных поста (ИНП), оснащенных саперным дальномером ДСП-30 и перископом инженерной разведки, а в подвижных формах боя и на марше – один инженерный разведывательный дозор (ИРД).

Инженерный разведывательный дозор назначается из состава отделения для разведки дорог, мостов, водных преград, участков (районов) местности. В состав инженерного наблюдательного поста входят:

два-три сапера разведчика со средствами разведки и связи. Характеристики основных средств инженерной разведки, имеющихся на вооружении инженерно – саперной роты мсп (тп), даны в таблице 3.

Т а б л и ц а 3
