Струйные нагнетатели

Струйный нагнетатель (с.н.) представляет собой выведенное в трубопровод сопло, через которое с большой скоростью поступает рабочая жидкость.

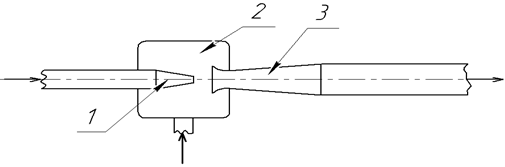

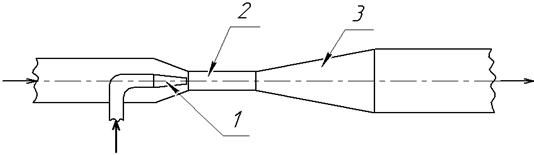

1 – сопло; 2 – камера смешения; 3 – диффузор.

Струя, выходящая со значительной скоростью из сопла 1 в камеру смешения 2, создает в ней разрежение, под действием которого жидкость или газ подсасывается в камеру, смешивается со струей, выходящей из сопла, и поступает в диффузор 3. В диффузоре 3 динамическое давление падает, за счет чего статическое давление жидкости повышается. По схеме II направления движения рабочей струи и подсасываемой струи параллельны.

К.П.Д. этой установки (по схеме II) получается значительно выше (почти в 2 раза).

Схема II применяется а гидроэлеваторах, предназначенных для подъема воды из колодцев, в паровых инжекторах, в воздушных, используемых при вентиляции огнеопасных или взрывоопасных помещений, где при устройстве вентиляторов не допускается установка двигателей.

Схема I (менее рациональная) широко применяется в элеваторах отопительных систем для смещения перегретой воды, поступающей из ТЭЦ с температурой 130-150⁰С с обратной водой системы отопления, имеющей температуру 65-70⁰С. Полученная смесь поступает в местную отопительную систему с температурой 85-105⁰С. Наиболее широко распространенными являются элеваторы ВТИ – Теплосети Мосэнерго (№№ с 1-7), а именно: №1 имеет общую длину 425 мм, а №7 – 720 мм.
