Центробежные нагнетатели

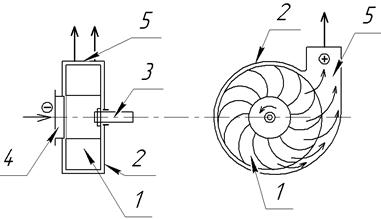

Центробежный нагнетатель состоит из рабочего колеса 1, снабженного лопатками. Колесо 1 установлено в кожухе 2 и с помощью втулки закреплено на валу, снабженном двумя подшипниками. Указанные элементы образуют привод 3.

1 – рабочее колесо;

2 – кожух;

3 – привод;

4 – всасывающее отверстие

5 – нагнетающее отверстие

Принцип действия центробежного нагнетателя (ц.н):

Рабочее колесо 1 при вращении создает разность давлений, под влиянием которой жидкость (газ) через всасывающее отверстие 4 в боковой стенке поступает в кожух 2 нагнетателя, совершает поворот на 90⁰, проходит между лопатками колеса 1 и поступает в кожух, пройдя по которому, выходит из машины через нагнетательное отверстие 5.

Центробежные насосы (вентиляторы) существенно отличаются от объемных нагнетателей тем, что в довольно широком диапазоне изменения производительности развивают примерно постоянную разность давлений во всасывающем и нагнетательном отверстиях.

Центробежные нагнетатели обладают высоким к.п.д., достаточно просты в конструктивном исполнении, имеют плавную, без толчков подачу; их можно непосредственно соединять с эл. двигателями и легко регулировать.

Центробежные машины широко используются для перемещения воздуха и газов и называются в этом случае вентиляторами.

Машины для перемещения капельных жидкостей наз. насосами.

Осевые нагнетатели.

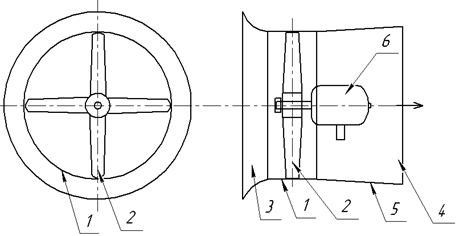

Принципиальная схема и принцип действия осевого нагнетателя.

Обычный осевой нагнетатель (вентилятор) представляет собой расположенное в цилиндрическом кожухе 1 лопаточное колесо 2. При вращении колеса 2 воздух (газ и т.д.), поступающий через входное отверстие 3, за счет воздействия лопаток перемещается в осевом направлении. После этого воздух поступает в выпускное отверстие 4, иногда снабжаемое диффузором 5.

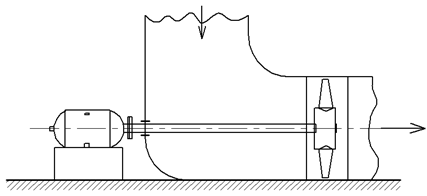

Осевые колеса во многих конструкциях насаживают непосредственно а валы электродвигателей 6, а двигатели, укрытые соответствующими обтекателями, располагают внутри кожуха в потоке. В ряде случаев двигатель выносится из потока (см. схему)

Осевой нагнетатель по сравнению с центробежным может иметь более высокий к.п.д., он обладает реверсивностью, т.е. способен изменять направление подачи при изменении направления вращения, более компактен, но давление создается низкое, т.к. в нем же используются центробежные силы.

Осевые нагнетатели применяют в качестве насосов, вентиляторов, а при многоступенчатом соединении – в качестве компрессоров.

Вихревые нагнетатели.

Вихревой нагнетатель состоит из лопаточного колеса 1, представляющего собой сплошной диск, по краям которого расположены лопатки 2. Диск располагается в плоском кожухе 3 так, что лопатки 2 почти касаются его верхней части и свободно проходят в нижней части. При вращении колеса у каждой лопатки образуются вихри, способствующие проталкиванию жидкости в направлении, совпадающем с направлениями вращающего колеса. Жидкость к кожуху подводится трубопроводом 4, присоединенным к нему по касательной, и выходит через трубопровод 5.

К.п.д. вихревых нагнетателей ниже, чем центробежных и осевых, однако из-за простоты конструкции они широко используются в качестве насосов для перекачки различных жидкостей.
