Гальванопластика и гальваностегия

В промышленности и на ремонтных предприятиях сельского хозяйства электрохимиче­ские процессы представлены, в основном, гальванопластикой и гальваностегией, исполь­зующих катодные процессы при прохождении тока через электролит (выделение вещества на катоде), а также электрохимическое травление, шлифование, полирование и т.д., исполь­зующих анодные процессы (растворение анода).

Гальванопластика - электрохимическое осаждение металлов на поверхности металли­ческих и неметаллических изделий. Основная область применения - получение точных ко­пий изделий - гальванокопий. Для этой цели с изделия снимают оттиск - обратное изобра­жение, получившее название матрицы. Если матрица не токопроводящая, ее поверхность об­рабатывают тонким слоем металлического порошка или графита и помещают в гальваниче­скую ванну. После электролиза получают точную пустотелую копию изделия.

Гальваностегия - процесс электрохимического осаждения металла на металлические изделия для придания им повышенной механической прочности или улучшения внешнего вида (никелирование, хромирование, кадмирование, омеднение, цинкование, золочение и т.д.).

Осажденный на катоде слой металла должен иметь мелкокристаллическую структуру, быть равномерно распределенным по поверхности и прочно связанным с основным метал­лом, что обеспечивается рациональным выбором и поддержанием необходимой плотности тока через электролит.

Ванны для галваностегии питаются постоянным током при напряжении на электродах 6 - 24 В и плотности тока от 100 до 1000 А/м². При увеличении плотности тока процесс элек­тролиза ускоряется, а качество покрытия - снижается.

Количество металла (в граммах), удаляемое с поверхности анода, можно определить по первому закону Фарадея

Q_m=K It (1)

где K - массовый электрохимический эквивалент, г/(Ач); I- ток, A; t — время обработки, ч.

Учитывая, что часть энергии расходуется на электролиз воды и выделение на аноде ки­слорода и озона, фактическая масса удаленного с анода металла mф оказывается меньше рас­четной массы mp. Отношение этих масс называется выходом по току

Общее количество анодно растворенного металла с учетом выхода по току можно рас­считать по формуле

,

где S - площадь заготовки, см ; - плотность металла, г/см³; - удельный объемный съем металла, см /ч; А - атомная масса металла анода; n - валентность металла.

Процесс электрохимической обработки одинаков для всех методов и осуществляется по единой схеме. Однако, изменяя материал электродов и состав электролита, размеры реак­ционного пространства, а также условия протекания процесса (температура электролита, плотность тока, скорость удаления продуктов реакции и т.д.) можно получить большое число вариантов электрохимической обработки. Важное место среди них занимает группа методов по выполнению отделочных операций с изменением свойств или состояния поверхности де­талей или изделий.

Электрохимическое (анодное) травление - применяется для удаления поверхностных загрязнений, оксидов, окалины, ржавчины, снятия заусенец, округления кромок, а также маркирования изделий. Ведется при относительно высоких скоростях растворения металла (50 - 500 мм /мин), определяемых регулируемой плотностью тока или температурой элек­тролита.

Электрохимическое (анодное) шлифование и полирование - производится при малых плотностях тока, что приводит к растворению всех выступов, образующих макро- и микро-

рельеф поверхности металла. Приводит к результату, соответствующему механическому шлифованию или полированию.

Процесс состоит в том, что в углублениях обрабатываемой поверхности (анод) при электролизе накапливаются продукты растворения с большим электрическим сопротивлени­ем и плотность тока в этих зонах уменьшается. На выступах происходит концентрация элек­трического поля и плотность тока растет. Поэтому процесс растворения выступов много­кратно ускоряется и происходит постепенное выравнивание поверхности металла (рис. 1).

Шлифование и полирование осуществ­ляют в одной и той же ванне изменением плотности тока без изменения состава электролита. Удельный съем металла со­ставляет 50 - 100 мкм/мин при шлифова­нии и 0,5 - 5,0 мкм/мин - при полирова­нии.

Ванны должны иметь заземление и бортовую вентиляцию, Между ваннами настилаютсядеревянные полы, покрыты резиновыми ковриками. Электрохимическая размерная об­работка металлических изделий заключа­ется в копировании формы инструмента -катода в заготовке - аноде, которая рас­творяется избирательно,в соответствии с местной плотностью тока. Эффект дости­гается уменьшением расстояния между электродами до долей миллиметра и большой скоростью прокачки электролита, уносящего продукты реакции. Достигается высо­кая плотность тока (до нескольких тысяч А/м²) и высокая производительность при отсутст­вии износа рабочего инструмента (катода), высокой точности копирования и чистоты по­верхности заготовки. Электрохимическая размерная обработка применяется для:

-изготовления и доводки пресс-форм высо­кой точности, штампов из материалов,труднообрабатываемых механически (рис. 2,а);

-вырезки, калибровки и доводки сложных полостей и отверстий в заготовках, профилиро­вания поверхностей сложной формы (рис. 2,6);

- маркировки (клеймения) и нанесения знаков на изделия (рис.2,в);

затачивания режущего инструмента из твер­дых сплавов;

-прошивания большого числа отверстий круглых, прямоугольных, фасонных и др.);

-разрезания заготовок и деталей из труднооб­рабатываемых металлов с получением чистого среза (рис.2,г).

Кроме перечисленных суще­ствует большое число комбинированных методов размерной обработки. Такие из них, как анодно-механическая, электро - абразивная, электро- алмазная,, могут выполняться на обыч­ных, лишь слегка измененных, металлорежущих станках. К недостаткам электрохимической обработки следует отнести высокую энергоемкость процессов

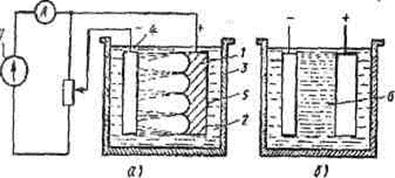

Рис. 1. Схема электрохимического шлифования – полирования в стационарном электролите:

а) – микрогеометрия поверхности детали и линии тока в начале обработки; б) - то же, в конце обработки;

1 - обрабатываемая деталь; 2 - электролит;

3 - ванна; 4 - катод; 5, 6 - линии тока вначале и конце обработки;

7 – источник питания

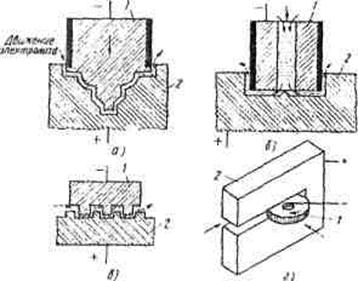

Рис. 2. Применение электрохимической

размерной обработки
