СНиП 2.01.07-85 Стр. 29

Продолжение прил. 4

Номер схемы	Схемы зданий, сооружений, элементов конструкций и ветровых нагрузок	Определение аэродинамических коэффициентов с	Примечания

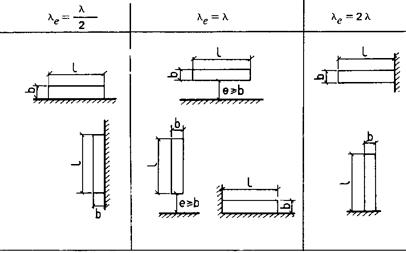

	Призматическое сооружения	сх = k cx∞; cy = k cy∞ Таблица 1 λе необходимо определять по табл. 2. Таблица 2 В табл. 2 где l, b – соответственно максимальный и минимальный размеры сооружения или его элемента в плоскости, перпендикулярной направлению ветра.	1. Для стен с лоджиями при ветре, параллельном этим стенам, cf = 0,1; для волнистых покрытий cf = 0,04. 2. Для прямоугольных в плане зданий при = 0,1 – 0,5 и β = 40 - 50º cy∞ = 0,75; равнодействующая ветровой нагрузки приложена в точке 0, при этом эксцентриситет е = 0,15b. 3. Re следует определять по формуле к схеме 12, а, принимая z = h1, d – диаметр описанной окружности. 4. При определении коэффициента υ в соответствии с п. 6.9 h – высота сооружения, b – размер в плане по оси у
