СНиП 2.01.07-85 Стр. 31

Продолжение прил. 4

Номер схемы	Схемы зданий, сооружений, элементов конструкций и ветровых нагрузок	Определение аэродинамических коэффициентов с	Примечания

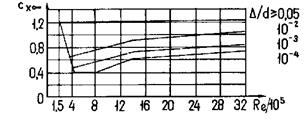

	Сооружения и их элементы с круговой цилиндрической поверхностью (резервуары, градирни, башни, дымовые трубы), провода и тросы, а также круглые трубчатые и сплошные элементы сквозных сооружений	сх = k cх∞ где k – определятся по табл. 1 схемы 13; cх∞ - определяется по графику: Для проводов и тросов (в том числе и покрытых гололедом) сх = 1,2	1. Re следует определять по формуле к схеме 12,а, принимая z = h, d – диаметр сооружения. Значения Δ принимают для деревянных конструкций Δ = 0,005 м; для кирпичной кладки Δ = 0,01 м; для бетонных и железобетонных конструкций Δ = 0,005 м; для стальных конструкций Δ = 0,001 м; для проводов и тросов диаметром d Δ = 0,01d; для ребристых поверхностей с ребрами высотой b Δ = b. 2. Для волнистых покрытий cf = 0,04. 3. Для проводов и тросов d ³ 20 мм, свободных от гололеда, значения сх допускается снижать на 10%
	Отдельно стоящие плоские решетчатые конструкции	где cxi – аэродинамический коэффициент i-го элемента конструкций; для профилей cxi = 1,4; для трубчатых элементов cxi следует определять по графику к схеме 14, при этом необходимо принимать λe = λ (см. табл. 2 схемы 13); Ai – площадь проекции i-го элемента на плоскость конструкции; Ak – площадь, ограниченная контуром конструкции	1. Аэродинамические коэффициенты к схемам 15-17 приведены для решетчатых конструкций с произвольной формой контура и 2. Ветровую нагрузку следует относить к площади, ограниченной контуром Ak. 3. Направление оси х совпадает с направлением ветра и перпендикулярно плоскости конструкции
