Оборудование и воздуховоды систем вентиляции

Рис. 3. Схема систем вентиляции для многоэтажных зданий

1 – помещение для вентиляционного оборудования; 2 – коллектор с ненормируемым пределом огнестойкости; 3 – транзитный участок воздуховода с нормируемым пределом огнестойкости; 4 – воздуховод в обслуживаемом помещении; 5 – коллектор с пределом огнестойкости EI 30; 6 – стена или перегородка с нормируемым пределом огнестойкости REI 45 и более; 7 – стена или перегородка с нормируемым пределом огнестойкости менее REI 45

Приточная камера состоит из жалюзийной решетки, утепленной заслонки (клапана), фильтра для очистки воздуха, калориферов для его нагрева и вентилятора с электродвигателем. Вентилятор соединен с камерой и диффузором с помощью гибких вставок. Рама вентилятора устанавливается на виброизоляторах, Виброизоляторы и гибкие вставки предохраняют строительные конструкции и воздуховоды от механических колебаний вентилятора. Герметические двери предназначены для входа в вентиляционную камеру с целью обслуживания калориферов, фильтра, заслонки в процессе эксплуатации.

Воздуховоды приточных систем в промышленных зданиях обычно изготовляют из кровельной тонколистовой стали толщиной 0,5—1 мм круглого или прямоугольного сечения. Металлические воздуховоды быстро монтируются, достаточно прочны и обладают хорошей герметичностью.

Воздухораспределители (приточные насадки)предназначены для раздачи приточного воздуха. Приточный воздух может подаваться в рабочую зону; для этого воздухораспределители должны иметь короткий факел и незначительную скорость выходящего воздуха, чтобы исключить ощущение дутья. При подаче воздуха в верхнюю зону цеха, наоборот, скорость выхода воздуха должна быть выше, чтобы струя свежего воздуха достигала рабочей зоны. Воздухораспределители некоторых типов устанавливают в подвесных потолках, некоторые монтируют на небольшой высоте над рабочей зоной.

Общеобменные вытяжные системы вентиляции обычно удаляют воздух из верхней, реже из средней зоны производственных корпусов. Перед удалением воздух в общеобменных системах иногда проходит очистку.

В бесканальных общеобменных вытяжных системах воздух удаляется крышными вентиляторами, которые установлены на специальных железобетонных стаканах на перекрытии цехов, и канальными.

В канальных системах вытяжной вентиляции воздух высасывается в воздухоприемные отверстия или решетки, через воздуховоды подается к вентилятору и, пройдя вытяжную шахту попадает в атмосферу. Для защиты вытяжной шахты от атмосферных осадков над ней устанавливают зонт, а воздуховоды при неработающем вентиляторе перекрывают заслонкой или клапаном.

Местные отсосы и укрытия имеют самую разнообразную конструкцию: это зонты, вытяжные шкафы, полные укрытия, бортовые отсосы у ванн, отсасывающие панели, воздухоприемники и др. Многие вредности, выделяющиеся при технологических процессах, агрессивно воздействуют на окружающие предметы (местные отсосы, воздуховоды, вентиляторы, фильтры), вызывая сильную коррозию, могут быть взрыво- и пожароопасны. В этих случаях воздуховоды изготовляют из материалов, не подверженных интенсивной коррозии в агрессивной среде (нержавеющей стали, алюминия, титана, металлопласта, винипласта, полиэтилена и пр.), либо применяют специальные покрытия стальных воздуховодов кислото- и щелочестойкими перхлорвиниловыми грунтами, эмалями и лаками.

В таких системах устанавливают вентиляторы и другое оборудование в коррозионностойком или искрозащищенном исполнении.

К местным вытяжным системам вентиляции относятся системы аспирации. Аспирационные системы удаляют воздух вместе с взвешенными в нем частицами пыли, металлической и древесной стружки, опилок и пр. Для фильтрования воздуха в аспирационных системах обычно используют циклоны, скрубберы, матерчатые рукавные фильтры и другие пылеотделители.

В системах аспирации применяют более плотные и прочные воздуховоды, чем в обычных системах, чаще сварные из металла толщиной 1,5— 2 мм. Пылевые вентиляторы для этих систем также должны противостоять абразивному и ударному воздействию транспортируемой среды.

Для перемещения газа или воздуха применяются вентиляторы:

- радиальные низкого, среднего или высокого давления

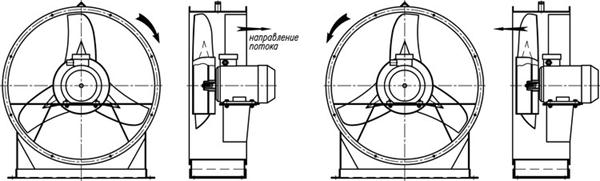

- осевые вентиляторы

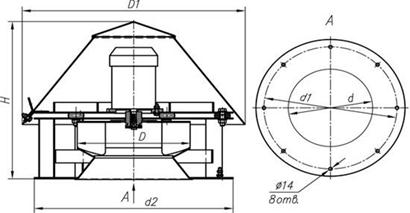

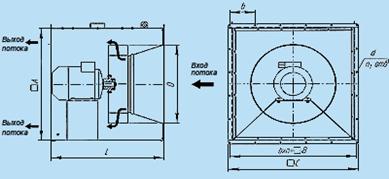

- крышные вентиляторы

- канальные вентиляторы

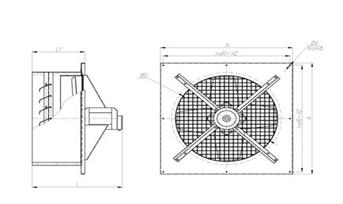

- оконные вентиляторы

-эжектор низкого давления системы промышленной вентиляции

Следующим элементом системы вентиляции является дроссель-клапан (клапан)

Дроссель-клапаны предназначены для регулирования количества воздуха и невзрывоопасных газо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/см3. Дроссель - клапаны применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно - технических системах с рабочим давлением до 1000 Па (100 кгс/м²)

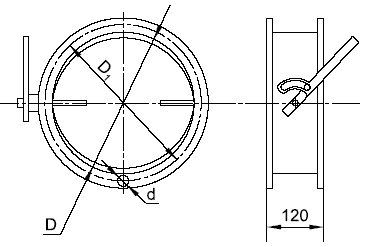

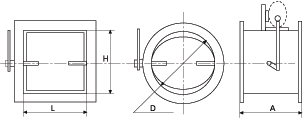

- клапаны:

В ряде случаев по условиям технологии в системах вентиляции следует предусматривать герметические клапаны.

Также, для регулирования количества воздуха и невзрывоопасных воздушных смесей применяются заслонки. Как правило, заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па (150 кгс/м²).

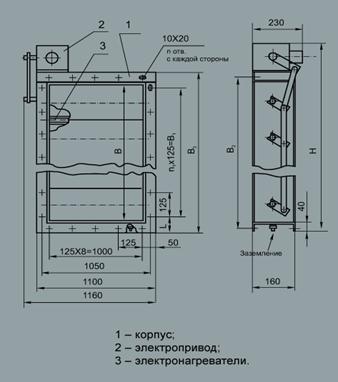

Схема заслонки воздушной унифицированной

Заслонки воздушные взрывозащищенные предназначены для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств.

Для очистки наружного воздуха от пыли в системах приточной вентиляции применяются фильтры. Устройство и принцип действия фильтров изучается по дисциплине Пожарная безопасность технологических процессов и производств.

Также аппараты фильтрации применяются для отсоса и улавливания пыли для очистки воздуха от твердых частиц сухих пылей (абразивных, металлических, неметаллических - графит, стекло и т.п.) при среднем размере частиц от 3 мкм и более или от 0,3 мкм и более при наличии блока ультратонкой очистки.

Пылеулавливающие агрегаты АОУМ рекомендуется использовать для отсоса и очистки воздуха от различных типов станков: шлифовальных, заточных, обдирочных, полировальных, а также при операциях зачистки деталей наждаком, дробления, рассева и затаривания пылящих материалов, обработки полимеров, дерева, резины и кожи, графита, пескоструйной обработке, сухой уборке производственных помещений, порошковой окраске и других техпроцессах для возвращения в производство дорогостоящих материалов.

АОУМ-600	АОУМ-1000	АОУМ-1000-2	АОУМ-1500
