Система условных обозначений и маркировка

Раздел 2. Конденсаторы.

Тема 2.1 Конденсаторы.

Конденсатор - это дискретный элемент, обладающий сосредоточенной электрической емкостью, т. е. способностью накапливать заряд.

Классификация:

1. по характеру изменения емкости:

1.1 постоянные;

1.2 переменные (емкость изменяется в процессе функционирования аппаратуры);

1.3 подстроенные (емкость изменяется при регулировке аппаратуры);

1.4 специальные, емкость которых изменяется по определенному закону при действии различных внешних факторов.

2. по материалу диэлектрика:

2.1 вакуумные;

2.2 воздушные;

2.3 с твердым неорганическим диэлектриком (слюда, керамика, стеклокерамика);

2.4 с твердым органическим диэлектриком (бумажные, металлобумажные);

2.5 электролитические и т. д.

3. по конструктивному исполнению:

3.1 герметизированные и негерметизированные;

3.2 изолированные и неизолированные;

3.3 для навесного и печатного монтажа.

4. по электрическим режимам:

4.1 накопительные;

4.2 фильтрующие;

4.3 проходные;

4.4 разделительные;

4.5 низковольтные и высоковольтные.

Система условных обозначений и маркировка.

Сокращенное условное обозначение состоит из трех элементов:

1- одна или две буквы, обозначающие подкласс конденсатора:

К- конденсатор постоянной емкости (а);

КТ- конденсатор подстроенный (б);

КП- конденсатор переменной емкости (в);

КС- конденсаторные сборки.

Рисунок 2. 1.- Графическое обозначение конденсаторов.

2- цифры, обозначающие группу конденсаторов по виду диэлектрика;

3- номер разработки.

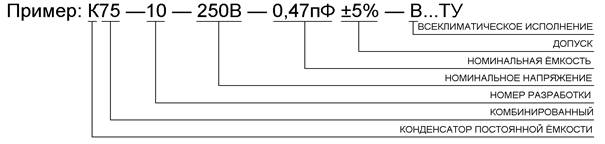

Полное условное обозначение включает некоторые основные параметры, обозначение климатического исполнения и документа на поставку.

Условные обозначения конденсаторов по виду диэлектрика

Кодированное обозначение номинальной емкости состоит из двух или трех цифр и буквы, обозначающей множитель и определяющий положение занятой десятичной дроби.

Пример: 0,47 пФ – р47

2,2 мкФ – 2μ2

150 нФ – 150n или μ15

Маркировка номинальной емкости, допуска, номинального напряжения до 63В и группы ТКЕ может выполняться на конденсаторе в виде цветных точек или полосок.

Основные параметры конденсатора и его схема замещения.

Номинальная емкость конденсатора -емкость, которую должен иметь конденсатор в соответствии с нормативной документацией.

Значение номинальной емкости стандартизованы и существует 7 рядов: Е3, Е6, Е12,, Е24, Е48, Е96, Е192. Чаще используют Е3, Е6, Е12, Е24, все остальные реже.

Допускаемое отклонение емкости от номинальной (допуск)характеризует точность значения емкости. Значения установлены в процентах для конденсаторов с емкостью 10пФ и выше, и в пикофорадах для конденсаторов с меньшей емкостью.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов.
