Проектирование логической схемы данных для предметной области

Логическая БД – это представление пользователя о той предметной области, информация о которой должна хранится в БД.

Результатом логического проектирования является концептуальная схема БД (это логическая модель предметной области). Эта модель отражает три вида информации:

· сведения об объектах предметной области;

· сведения о свойствах объектов;

· сведения об отношениях между объектами.

Такая модель не зависит от: физической среды (типа ЭВМ), операционной системы, СУБД.

Логическую модель можно представлять несколькими способами. Для информационных систем характерны два способа представления данных:

· графический (модель представляют в виде графа, вершины которого – записи, а дуги – это связи между записями);

· табличный

Табличный способ (структурирование данных) состоит в представлении информации о предметной области в виде одной или нескольких таблиц.

Логическая модель данных является начальным прототипом будущей базы данных. Логическая модель строится в терминах информационных единиц, но без привязки к конкретной СУБД. Более того, логическая модель данных необязательно должна быть выражена средствами именно реляционной модели данных. Основным средством разработки логической модели данных в настоящий момент являются различные варианты ER-диаграмм.

Для построения логической модели используются ее основные элементы, такие как: сущности , связи между ними и их свойства (атрибуты).

Сущность по форме представляет собой только некоторое реальное описание объекта, точнее набор описаний его значимых признаков-атрибутов. Конкретный набор значений атрибутов объекта будет называться экземпляром сущности.Сущности — это базовые типы информации, которые хранятся в БД (в реляционной БД каждой сущности назначается таблица).

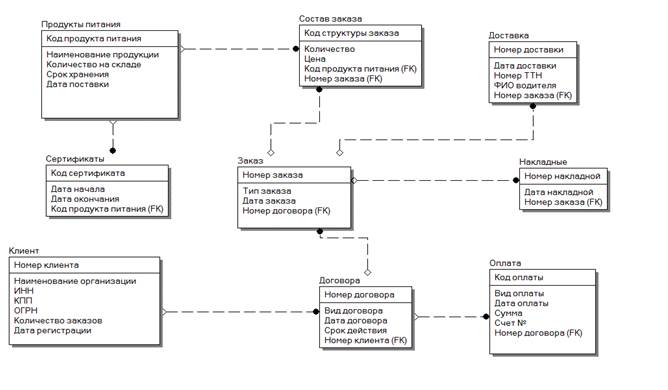

На рисунке 2.1 представлена логическая модель БД для ООО «Диланж».

Рисунок 2.1 – Логическая модель

Логическая модель приведена к 3 нормальной форме.
