V СБОРОЧНЫЕ ПРИСПОСОБЛЕНИЯ

Сборочные приспособления,устройства и механизмы, употребляемые в машиностроении для установки, закрепления, правильного взаимного расположения собираемых деталей и узлов. В единичном и мелкосерийном производстве применяют универсальные С. п.: плиты, сборочные балки, призмы, угольники, струбцины, домкраты и т. п. Комплект этих С. п. служит основой для создания сборочных стендов, применяемых при узловой и общей сборке машин. В массовом и крупносерийном производстве используют специальные С. п.: для крепления базовых деталей и узлов собираемого изделия (поворотные и многоместные); для точной и быстрой установки соединяемых деталей и узлов (одно- и многоместные, стационарные и подвижные). Применяют также С. п. для предварительного деформирования упругих элементов (пружин, рессор, разрезных колец и др.), для выполнения соединений с натягом и др. При конвейерной сборке применяют С. п. для изменения положения (перевёртывания) собираемых объектов. Использование С. п. улучшает качество изделий, облегчает труд сборщиков и повышает производительность их труда

v ПОДГОТОВКА ДЕТАЛЕЙ К СБОРКЕ.

Все детали, поступающие на сборку, должны быть тщательно очищены и промыты.

Промывают детали в различных моющих жидкостях. Например, применяется раствор следующего состава: 2 — 3% кальцинированной соды, 0,3—0,5% моющего средства ОП-7, 2 — 3 % нитрита натрия, остальное — вода.

Из баков моющая жидкость при температуре 353 К (80 °С) подается насосом под давлением 0,6 МПа (6 кгс/см²) к соплам-форсункам, которые распыляют ее на промываемую деталь. Подогрев жидкости осуществляется паром посредством калориферов, вмонтированных внутрь бака. Использованный рас­твор стекает в поддон, откуда снова подается специальным на­сосом в бак. Детали промывают как вручную в специальных баках, так и в механизированных баках, ваннах и моечных машинах с применением специальной оснастки. В единичном и мелкосерийном производствах применяют моечные баки.

Обдувают детали сжатым воздухом, подаваемым под давлением 0,3—0,6 МПа (3 — 6 кгс/см²) через специальный нако­нечник, который присоединяется к резиновому шлангу.

Обдув деталей сжатым воздухом допускается только в спе­циальных камерах, оборудованных специальной вентиляцией. Сжатый воздух, применяемый для обдувки деталей, должен быть сухим и чистым.

Значительный интерес представляет применение ультразву­ка для очистки и промывки деталей и сборочных единиц (уда­ляют металлическую стружку, опилки, смазку, масло, жидкости и т. п.) (рис. 3). Преимущество ультразвуковой промывки кроме повышения качества и производительности операции состоит в том, что можно промывать детали и сборочные единицы сложной формы, имеющие узкие щели, мелкие глухие отвер­стия и другие труднодоступные места, а также трубчатые сбо­рочные единицы, изогнутые в различных плоскостях.

Рис. 3. Схема ультразвуковой установки: 1 — ванна для установки и охлаждения вибратора, 2 — вибратор, 3 — металлическая ванна с раствором, 4 — магнитный пускатель, 5 - генератор ГЗУК-2

ТЕХНОЛОГИЯ СБОРКИ.

v ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ ВЫПОЛНЕНИИ СБОРОЧНЫХ РАБОТ РЗЪЕМНЫХ СОЕДИНЕНИЙ.

ü РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Резьбовыми соединениями, называют разъемные соединения, выполненные с помощью резьбовых крепежных де­талей — винтов, шпилек, гаек, или с помощью резьбы, непо­средственно нанесенной на соединяемые детали (рис. 4).

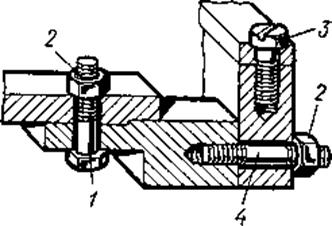

Рис. 4. .Резьбовые соеди­нения :

1 — болтом,

2 — гайкой,

3 — вин­том,

4 — шпилькой

Г а й к а — это деталь с резьбовым отверстием, навинчивае­мая на болт и имеющая форму, приспособленную для захвата ключом или рукой.

Болтомназывают металлический стержень, имеющий на одном конце головку, а на другом — резьбу. Головка болта мо­жет быть шестигранной, квадратной и полукруглой.

Болты, у которых полностью обработана головка и чисто обточен стержень, называют чистыми, а болты, у которых обточены только опорная поверхность головки и торец стержня, — получистыми.

Для неответственных соединений применяют черные болты, у которых стержень и головка остались необработанными по­сле штамповки или ковки.

Болты с гайками (рис. 5,а,б) применяют для скрепле­ния деталей не очень большой толщины, пластин, фланцев, брусьев, если есть место для расположения головки болта и гайки.

Болты, ввинчиваемые в одну из скрепляемых деталей, применяют, если прочность материала детали и ее толщина достаточны или нет места для расположения гайки.

Шпилькапредставляет собой металлический стержень с резьбой на обоих концах. Одним концом — посадочным — шпильку ввинчивают в тело основной детали. На другой конец шпильки надевают вторую деталь и закрепляют ее гайками.

Шпильки устанавливают в корпуса редукторов, двигателей вну­треннего сгорания, компрессоров, насосов, паровых машин и т. д. для крепления съемных крышек.

Рис. 5. Болты: а - чистый, б - призонный цилиндрический, в — призонный конический, г - фун­даментный, д — рым-болт, е — откидные, ж — с внутренним шестигранником

Широко применяют в станкостроении болты с внутренним шестигранником (рис. 5, ж).

К специальным болтам относятся призонные, фундаментные, откидные, грузовые (рым-болты) и т. п.

Фундаментные болты служат для закрепления ма­шин на фундаменте и выполняются в виде длинных стержней с резьбой на одном конце (другой конец загибается под углом 90° или Полукольцом).

Призонные Болты представляют собой цилиндрические болты или конические штифты, затягиваемые с помощью резьбы и предназначенные для предотвращения взаимного бокового смещения соединяемых деталей.

Откидные винты представляют собой винты с голов­кой, допускающей поворот винта вокруг оси, перпендикуляр­ной оси винта. Они позволяют быстро зажимать и освобо­ждать соединяемые детали и поэтому широко применяются в приспособлениях для закрепления деталей, обрабатываемых на станках.

Б о л т ы (г р у з о в ы е) имеют вместо головки кольцо для захвата и служат для поднятия изделий.

Винтами называют болты небольшого размера с цилиндрической, полукруглой потайной или полупотайной головками с прорезями (шлицами) для отвертки, а также с головкой, имеющую накатку. Винты бывают также с головкой под ключ.

Винты по назначению разделяются на крепежные и установочные.

Крепежные винты применяют, когда к основной детали требуется прикрепить какую-нибудь вспомо­гательную деталь, например смотровую крышку к редуктору, направляющую шпонку к валу и т. д. Крепежные винты с по­тайной головкой часто используют вместо болтов, если высту­пающие головки обычных болтов мешают работе механизма.

Установочные винты отличаются от кре­пежных тем, что резьба имеется на всем стержне, а также имеется нажимный конец, который входит в соответствующее углубление в детали.

Установочные винты применяют при фиксировании одной детали относительно другой. Такими винтами фиксируют дета­ли, насаженные на оси или валы, например установочные коль­ца, дистанционные втулки, рычаги, рукоятки и т. д.

Гайки. В зависимости от назначения гайки бывают раз­личной формы и конструкции: шестигранные, квадратные, ко­рончатые,круглые и т. д. По чистоте обработки по­верхностей гайки, как и болты, делятся на чистые, получистые и черные.

Черные гайки имеют одну фаску, а чистые и по­лучистые — одну или две. При сборке чаще применяют чистые и получистые гайки.

Разновидностью шестигранных чистых гаек являются ко­рончатые гайки, имеющие прорези для шплинтов. Существуют гайки и специальной формы: круглые, стяжные, гайки-барашки и др.

Круглые гайки имеют прорези на боковой поверхности для захвата их специальными ключами. Этими гайками крепят на валах кольца подшипников качения и другие детали, регулируют продольные зазоры между деталями и т. д.

Шайбы. При сборке резьбовых соединений под гайки ча­сто подкладывают шайбы. Они бывают черные без фаски, штампованные из листа и чистые с фаской, точенные на станке. Шайбы применяют не только как прокладки, но и как детали, предотвращающие самоотвинчивание гаек, болтов. Шайбы ста­вят также и тогда, когда нужно увеличить опорную поверх­ность под гайкой, защитить поверхность детали от задирания гранями гайки или устранить неровности наружной поверхно­сти детали и перекос гайки.
