Занятие 2. Нам даны резистор 0,2 МОм и конденсатор 10*10-9 Ф

ФНЧ

Нам даны резистор 0,2 МОм и конденсатор 10*10^-9 Ф. Используя эти два элемента построим ФНЧ.

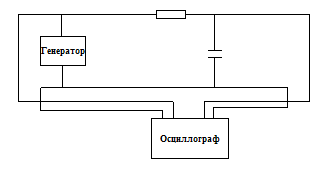

Схема подключения ФНЧ к осциллографу и генератору

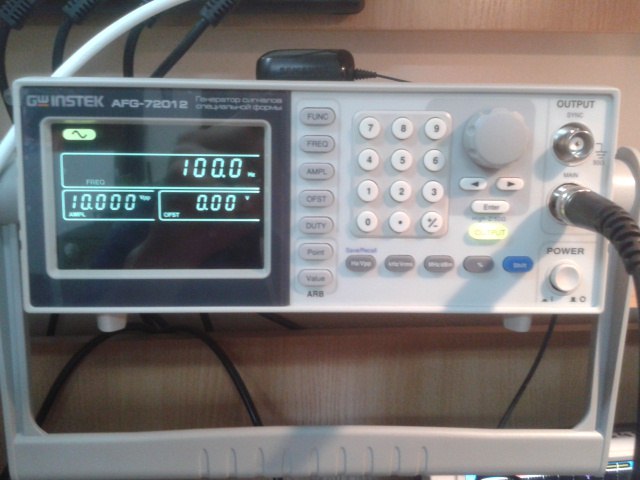

Зададимся частотами 1 Гц, 10 Гц, 100 Гц, 1000 Гц, 10000 Гц и построим зависимости : амплитуда – частота, разность фаз – частота

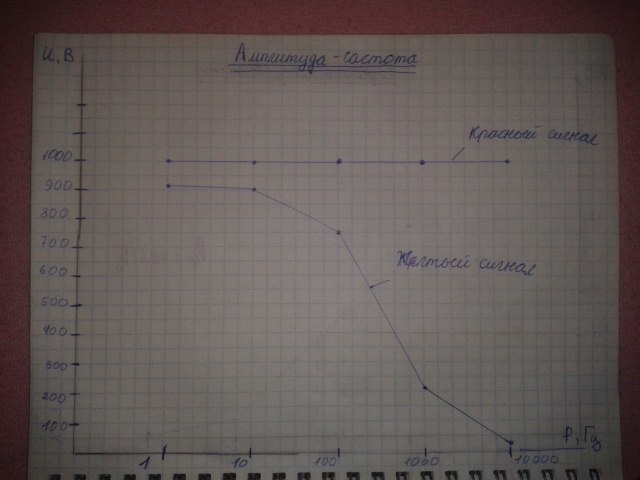

Амплитуда – частота

Разность фаз – частота

Найдем частоту среза теоретическую и практическую.

Практическую покажем на графике, а теоретическая рассчитывается по формуле:

f_ср = 1 / 2πRC = 1 / 2 * 3,14 * 0,2*10⁶ * 10*10^-9

Теоретическая частота и практическая не совпали, это объясняется погрешностью измерений.
